LQ2シリーズ　ノンスピルカップリング 244
LQ2シリーズは電子機器の保護に最適な、着脱時の液漏れを起こさないノンスピルの継手です。
液冷の用途向けに設計されたLQ2シリーズは、効率的な液冷システムを実現するため最適な
高流量特性を有しています。
また、液漏れを防ぐと共に、長期の使用に耐えることができる弁の技術を採用しています。

 特　　長
● 色分けされている押しボタン ：明確かつ視覚的にラインの判断ができます
● 高流量特性 ：費用対効果に優れた流体移送が可能です
● 勘合部に二重のシール ：固着を防ぎ、シール破損時のパックアップを
   サポート します
● タケノコによる接続 ：液冷用途で使用するチューブをしっかりと接続
   します
■ 仕   様
材           質 主部品 ： クロームメッキ真ちゅう
バルブおよびラッチ ： ポリサルフォン
バルブスプリング ： ステンレス
シール ： EPDM
潤滑剤 ： Krytox®PFPE
使  用  圧  力 真空〜1.37MPa
使用温度範囲 -17℃〜115℃
適合チューブ 内径6.4mm(1/4インチ)

送液中切り離し時の最大流速：0〜0.68MPa・・・3.78㍑/min、0.69〜1.37MPa・・・0.94㍑/min
着脱時の液漏れ量：0MPaで切断時・・・0.015cc以下、1.37MPaで切断時・・・0.063cc以下
接続するごとに入る空気量：1回あたり0.063cc以下

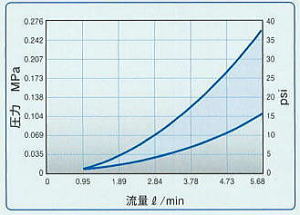

 ＬＱ2 流量特性

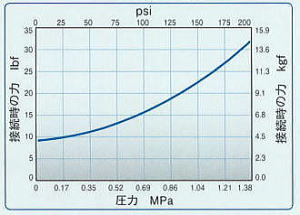

    ＬＱ2 接続時の圧力
※注意： 本ページに記載している製品性能に関する文章や数値、図表等の情報は、参考値であり保証するものではありません。圧力や温度、流体物、流量などのご使用環境により、使用条件を満たしていても影響を受ける場合があります。ご使用に際しては、お客さまにて必ず事前にテストを行い、安全性や使用目的に適合するかご確認下さい。
 寸法図

    ＝最大径（mm）
＝全長（mm）
＝エルボ半径



カップリング・ボディ
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 色 弁付き型式
1/4 6.4 赤 ＬＱ2Ｄ1704ＬＲＥＤ 20.9 53.1
1/4 6.4 青 ＬＱ2Ｄ1704ＬＢＬＵ 20.9 53.1
※10個単位の販売です。
ネジ取付け
ネジ取付け（オスネジ、SAE）
ネジ規格 色 弁付き型式
1/4SAE-4 赤 ＬＱ2Ｄ3004ＲＥＤ 20.9 43.7
1/4SAE-4 青 ＬＱ2Ｄ3004ＢＬＵ 20.9 43.7
※10個単位の販売です。
エルボ
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 色 弁付き型式
1/4 6.4 赤 ＬＱ2Ｄ3304ＬＲＥＤ 39.2 41.7 26.2
1/4 6.4 青 ＬＱ2Ｄ3304ＬＢＬＵ 39.2 41.7 26.2
※10個単位の販売です。

カップリング・インサート
インライン
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 色 弁付き型式
1/4 6.4 赤 ＬＱ2Ｄ2204ＬＲＥＤ 14.3 49.8
1/4 6.4 青 ＬＱ2Ｄ2204ＬＢＬＵ 14.3 49.8
※10個単位の販売です。
ネジ取付け
ネジ取付け（オスネジ、SAE）
ネジ規格 色 弁付き型式
1/4SAE-4 赤 ＬＱ2Ｄ4604ＲＥＤ 15.9 32.6
1/4SAE-4 青 ＬＱ2Ｄ4604ＢＬＵ 15.9 32.6
※10個単位の販売です。
エルボ
軟質チューブ用タケノコ接続（ホースバーブ）
  チューブサイズ
内径（ｉｎ） 内径（mm） 色 弁付き型式
1/4 6.4 赤 ＬＱ2Ｄ2304ＬＲＥＤ 33.4 38.4 26.2
1/4 6.4 青 ＬＱ2Ｄ2304ＬＢＬＵ 33.4 38.4 26.2
※10個単位の販売です。

■ お問合せ 　お問合せはメール又はＦＡＸにてお願い致します。

1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
※サンプル依頼ですが、基本有償での提供となります。但し
当社在庫品で無償提供出来る物もございますので詳しくはお問合せ下さい
製品の商品名、型式をご記入下さい。
4. 添付資料
(ファイル容量2ＭＢまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
