スピードコントローラ小型ユニオン JSMU 312
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
■ 特長
● 逆止弁作動圧力が0.05→0.005MPaへ低作動圧化しました。
従来品では作動しなかった圧力でも、流量の確保が可能となり、標準で単動シリンダの速度制御が可能になり、スプリングリターン仕様が兼用になりました。
※チューブ外径：φ1.8、φ2、φ3mmの小型ユニオン低流量は対象外です。
● 使用圧力範囲が広範囲になりました。
今まで：0.1〜0.9MPa→これから：0.05〜1.0MPaへ。
※チューブ外径：φ1.8、φ2、φ3mmの小型ユニオン低流量は対象外です。
● 制御方向が識別しやすくなりました。
樹脂本体上部(ニードル側)に、制御方向を表す記号が付きました。
※チューブ外径：φ1.8、φ2、φ3mmの小型ユニオン低流量は対象外です。
● オプションでクリーンルーム包装仕様を追加しました。
● 小型ユニオン低流量は、注文形式のみ変更になりました。
製品性能はそのままに、小型ユニオンの注文形式と統一いたしました。

形状 小型ユニオン 小型ユニオン低流量
使用流体 空気
使用圧力範囲 0.05〜1.0MPa 0.1〜0.9MPa
逆止弁作動圧力 0.005MPa 0.05MPa
使用温度範囲 0〜60℃(凍結なきこと)

■ 警告
アクチュエータの速度を調整する際、本体のニードルを全閉状態から徐々に開いて調整して下さい。ニードルが開いているとアクチュエータが飛び出す危険性があります。尚、ニードルは右回転で閉、左回転で開の状態になります。
■ 注意事項
● スピードコントローラは、漏れを許容していますので、漏れ量がゼロを必要とする使い方では使用しないで下さい。
● ニードル嵌合部の材質は樹脂ですので、ニードルを必要以上のトルクで締付けた場合、樹脂嵌合部が変形し、流量特性が変わる場合があります。また、嵌合部でのシールができなくなる場合がありますので、ご注意下さい。

■構造図
構造図
No. 部品名 材質(処理)
(1) ツマミ チューブ外径がφ1.8〜φ3mmの場合
：ステンレス
チューブ外径がφ4〜φ12mmとインチサイズの場合：
黄銅(無電解ニッケルメッキ)
(2) ロックナット チューブ外径がφ1.8〜φ3mmの場合：
ステンレス
チューブ外径がφ4〜φ12mmとインチサイズの場合：
アルミニウム
(3) ニードル チューブ外径がφ1.8〜φ3mmの場合：
ステンレス
チューブ外径がφ4〜φ12mmとインチサイズの場合：
黄銅(無電解ニッケルメッキ)
(4) 金属本体 黄銅(無電解ニッケルメッキ)
(5) Oリング NBR
(6) 樹脂本体 PBT
(7) チェックパッキン HNBR
(8) 弾性体スリーブ NBR
(9) ロック爪 ステンレス
(10) ガイドリング 黄銅(無電解ニッケルメッキ)
(11) 開放リング POM
(12) チューブ ポリウレタン、またはナイロン
■注文型式(例)
注文形式
JSMU 小型ユニオンストレート(低流量)タイプ
スピードコントローラ小型ユニオン JSMU

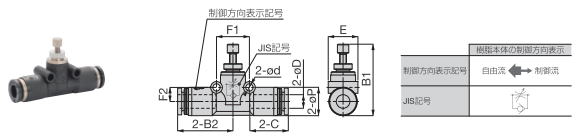

型式 チューブ外径
φD		 B1 B2 φP Eチューブエンド
C		 φd F1 F2 質量
(g)
max. min.
JSMU180L(5)(6) 1.8 20.6 17.9 12.5 6 - 8.4 - - - 2.8
JSMU2L(5)(6) 2 20.6 17.9 12.5 6 - 8.4 - - - 2.8
JSMU3L(5)(6) 3 20.6 17.9 13 6 - 9.3 - - - 2.8
JSMU4(5)(6) 4 26 23.6 21 10 10.5 14.9 3.2 12.7 4.8 8.9
JSMU6(5)(6) 6 31.6 27.8 24.4 12.5 13.1 17 3.2 14.8 6.2 14
JSMU8(5)(6) 8 35.9 32.3 28 14.8 15.4 18.1 3.2 18.2 7.2 25
JSMU10(5)(6) 10 41.7 38 31.8 18.2 19.7 20.2 4.2 22.2 8.7 46
JSMU12(5)(6) 12 45.8 42.1 36.9 21.2 22.7 23.4 4.2 25.7 10.2 65
JSMU5/32(5)(6) 5/32 26 23.6 21 10 10.5 14.9 3.2 12.7 4.8 8.9
JSMU1/4(5)(6) 1/4 31.6 27.8 24.4 12.5 13.1 17 3.2 14.8 6.2 14
JSMU5/16(5)(6) 5/16 35.9 32.3 28 14.8 15.4 18.1 3.2 18.2 7.2 25
JSMU3/8(5)(6) 3/8 41.7 38 31.8 18.2 19.7 20.2 4.2 22.2 8.7 46
JSMU1/2(5)(6) 1/2 45.8 42.1 37.2 21.2 22.7 23.7 4.2 25.7 10.2 65
※1.型式内の(5)には、ライトグレー仕様を希望される場合、記号：Wをご記入下さい。価格は、通常包装と同値です。
※2.型式末尾の(6）には、クリーンルーム包装仕様を希望される場合、記号：-Cをご記入下さい。
※3.CADデータをご希望の方はお問い合わせください。

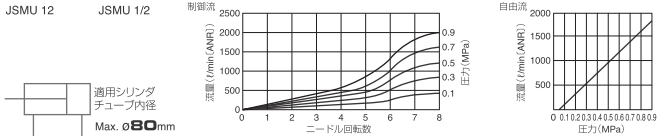

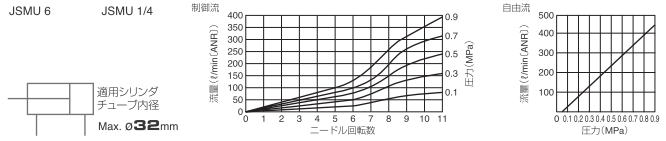

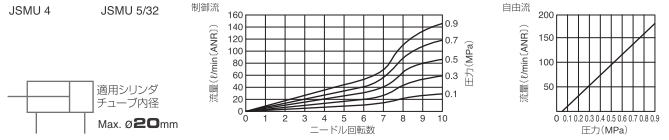

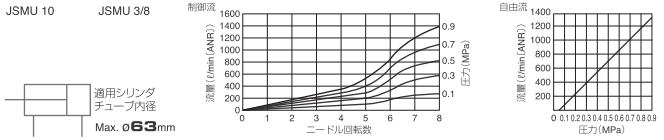

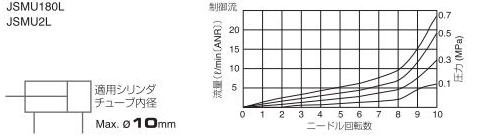

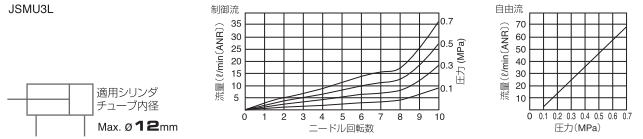

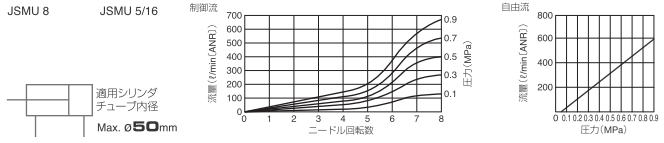

流動特性 (参考値)　小型ユニオンストレート低流量タイプ


スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
スピードコントローラ小型ユニオン JSMU
