シリコン・タイゴンなど軟質チューブ用 細径チューブカップリング(POM製) 237
■ 特長
● 1/16"(1.6mm)フローのオスとメスのカップリングで構成され、メスには連結を分離した時にチューブライン中の液漏れを防ぐためのスプリング式バルブが内蔵されているタイプと無いタイプがあります。
● 全てのオスとメスはバルブの有無にかかわらず相互に互換性があるので自由に組み合わせできます。
● オスとメスをロックスリーブの溝に合わせて差し込み、少し捻るとロックが掛かってしっかり固定されます。
● 既に接続済のチューブが捻れないようにロックスリーブはフリーに回せる構造です(隔壁タイプ除く)。

■ 接続チューブ
軟質チューブ用で端末形状1/16"用
シリコンチューブ2×3㎜、1/16"×1/8"
タイゴンチューブ1/16"×1/8"が接続可能
端末形状1/8"用
シリコンチューブ3×5㎜、4×6㎜、1/8"×1/4"
タイゴンチューブ4×6mm、1/8"×1/4"、5/32"×7/32"が接続可能

■ 仕様
使用温度：-40～82℃
使用耐圧Vacuum：～690kPa。
隔壁部ネジ規格：7/16-24UNF
  穴径：11～12㎜
  厚みが5㎜までの隔壁に固定するためのロックナットが1個付属

■ 材質
ボディ、ロックスリーブおよび内蔵バルブ：ポリアセタール樹脂(POM)製
Oリング：ニトリルゴム(Buna-N)製
メスに内蔵のバルブスプリング：SUS316製
  隔壁タイプに付属しているロックナット：クロムメッキ真鍮製。

オス・メスのセット販売ではありませんので、必ず両方をお求めください。

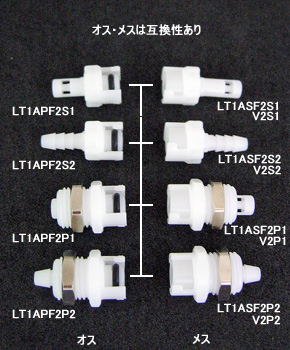

●オス
型式 端末形状 バルブの有無 サイズ
(mm)
LT1APF2S1 軟質チューブ1/16"用 無 12×20
LT1APF2S2 軟質チューブ1/8"用 12×23
LT1APF2P1 隔壁軟質チューブ1/16"用 15×20
LT1APF2P2 隔壁軟質チューブ1/8"用 15×23

●メス
型式 端末形状 バルブの有無 サイズ
(mm)
LT1ASF2S1 軟質チューブ1/16"用 無 12×23
LT1ASV2S1 有
LT1ASF2S2 軟質チューブ1/8"用 無 12×23
LT1ASV2S2 有
LT1ASF2P1 隔壁軟質チューブ1/16"用 無 15×23
LT1ASV2P1 有
LT1ASF2P2 隔壁軟質チューブ1/8"用 無 15×23
LT1ASV2P2 有

※取り消し線の製品は現在、生産中止品となっております。(2021年11月10日)
シリコン・タイゴンなど軟質チューブ用 細径脱着コネクター(POM製)
※生産中止品		 237
シリコン・タイゴンなど軟質チューブ用 細径脱着コネクター(POM製)
■ 特長
● 1/16"(1.6mm)フローまたは1/8"(3.2㎜)フローのオスとメスのカップリングで構成され、各々をロックスリーブの溝に合わせて差し込み、少し捻るとロックが掛かってしっかり固定されます。
● 既に接続済のチューブが捻れないようにロックスリーブはフリーに回せる構造です。
● メスには連結を分離した時にチューブライン中の液漏れを防ぐためのスプリング式バルブが内蔵されています。

■ 接続チューブ
  端末形状1/16"用
シリコンチューブ2×3㎜、1/16"×1/8"
タイゴンチューブ1/16"×1/8"が接続可能。
  端末形状1/8"用
シリコンチューブ3×5㎜、4×6㎜、1/8"×1/4"
タイゴンチューブ4×6mm、1/8"×1/4"、5/32"×7/32"が接続可能。

■ 仕様
  使用温度：-40～82℃
使用耐圧Vacuum：～690kPa

■ 材質
  ボディ、ロックスリーブおよび内蔵バルブ：ポリアセタール樹脂(POM)製
Oリング：ニトリルゴム(Buna-N)製
メスに内蔵のバルブスプリング：SUS316製

オス・メスのセット販売ではありませんので、必ず両方をお求めください。
型式 端末形状 サイズ
(mm)
LT1ACV2S11 1/16"用メス　→　1/16"用オス 12×38
LT1ACV2S12 1/16"用メス　→　1/8"用オス 12×41
LT1ACV2S21 1/8"用メス　→　1/16"用オス 12×38
LT1ACV2S22 1/8"用メス　→　1/8"用オス 12×41

※こちらの製品は現在、生産中止品となっております。(2021年2月11日)
