スナッパーチューブバンド 237
プラスチック細径チューブカッター

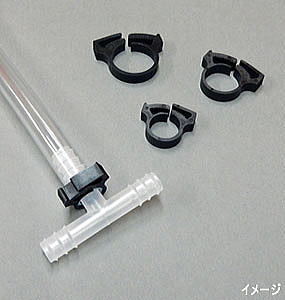

スナッパーチューブバンド
特長
コネクターへチューブやホースを完全に接続した状態で、その外径が使用範囲内に該当するものを選択します。
取り付け場所が円筒状でない場合は、締め付け強度が保てません。
ネジ不要のワンタッチ方式で取り付けと取り外しができ、別売専用工具で再利用も可能
※但し専用工具はSNP010とSNP015には対応していません。

材質
オール白色デルリン(アセタール樹脂)製の一体成型

仕様
使用温度:-50℃〜95℃

※10個入の袋単位の販売です。
専用工具
型式 スナッパー専用工具(SNP020〜160共通)-1個入
SNP999
※SNP010とSNP015には対応していません。

バンド
型式 使用範囲(φmm) サイズ(mm) カム
歯数
A(最小)〜B(最大) C D E F
SNP010  6.0〜6.5 3.8 1 11.5 8.1 12
SNP015  8.0〜8.5 3.7 1.4 14.9 10.4
SNP020  9.0〜10.0 5.9 1.7 17.1 12
SNP040 10.5〜11.5 5.8 1.6 18.4 13.1
SNP060 11.5〜13.0 5.9 1.7 20.9 14.1 14
SNP080 13.0〜15.0 5.9 1.8 23.7 15.4 16
SNP100 15.0〜16.5 5.9 1.7 25.9 16.8
SNP120 16.0〜18.0 5.9 1.8 26.5 17 18
SNP140 18.0〜20.5 5.9 1.7 29.5 18.8
SNP160 19.5〜21.5 5.9 1.6 30.3 19.8
SNP180 20.0〜23.0 6.1 1.8 33.4 21.4 22
SNP190 22.5〜25.5 5.9 1.6 35.4 24
SNP240 25.5〜28.5 7.4 1.7 38.4 26
SNP280 28.5〜32.5 7.4 1.7 40.3 24.9 26

※Aは完全に閉めた状態の噛み合い部分を除く直径で、Fはその時の長さ。
※Bはカム歯が2枚噛み合った状態の直径、Eはその時の長さ。

※10個入の袋単位の販売です。
