P1866
カテゴリ-21目次に戻る ルアーロックタイプ継手 HOMEへ
チェックバルブ
ダイヤフラム式ミニチェックバルブ　低圧タイプ
(PC/ABS/SAN+シリコン)　　※中止品		 237
■ 特長
● 一定方向へしか液体やガスを通さないようにダイヤフラム弁を内蔵した逆流防止コネクターです。
● DEHPおよびラテックスフリーのシリコンゴム製ダイヤフラム弁は、米国薬局方USP ClassVIおよびISO10993に準拠。
● ガンマ線・EOG滅菌可能ですが、「VSCV010」のみオートクレーブ滅菌(+121℃)も可能。
■ チューブやルアーフィッティングを接続する両端形状の豊富な組み合わせ
● 外径3.3mmにはシリコンチューブ2×4(ギリギリ)と3×5が接続可能。
またPTFEチューブ3×4(最適)と3×5が接続可能。
● 外径5.3〜5.4mmにはシリコンチューブ4×6(ギリギリ)と5×7が接続可能。
● 外径6.5〜6.6mmにはシリコンチューブ6×8(ギリギリ)が接続可能。
● メスルアーハブには内径1.5〜6.5mmのチューブ接続口が付いたオスルアーフィッティングが接続可能。
● オスルアーロックには内径1.5〜6.5mmのチューブ接続口が付いたメスルアーフィッティングが接続可能。
■ 仕様
使用温度：5〜40℃
※VSCV010を除く
最大逆流量：0.1mL/時(@0.5mL/時)

材質表示が示すPCはポリカーボネート樹脂、SANはスチレン・アクリロニトリル樹脂、ABSはABS樹脂です。

5個入の袋単位の販売です。
●低圧タイプ(Cracking Pressure 1.2ｋPa以下、但しVSCV010は、0.6kＰa以下
　　　　　　　　最大Back Pressure 600kPa、但しＶＳＣＶ010は、800kPa)
ダイヤフラム式ミニチェックバルブ 低圧タイプ
型式 両端の形状
Inlet→Outlet		 材質
Inlet→Outlet		 最大径×L
(mm)		 フローレート
VSCV010 　外径3.3mm→外径3.3mm 青色PC→紫半透明PC 12×32 110〜200ｍｌ/分
VSCV220 　外径3.3mm→オスルアーロック 透明ABS→紫半透明SAN 12×30 90〜200mL/分
VSCV170 　メスルアーハブ→外径3.3mm 紫半透明PC 12×25
VSCV100 　メスルアーハブ→外径5.3〜5.4mm 紫半透明PC 12×26
VSCV230 　メスルアーハブ→オスルアーロック 紫半透明SAN 12×22
※5個入の袋単位の販売です。
I82

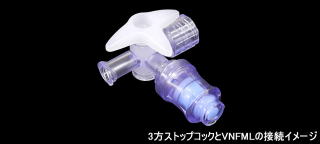

PCセプタムバルブ付きルアーコネクター 237
・ メスルアー側にセプタムバルブを内蔵したルアーコネクターで、ディスポーザブル用です。

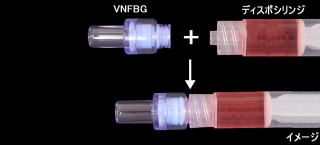

・ 樹脂製のオスルアーフィッティングやルアーロック式注射筒をメスルアーに接続するとバルブが開放されるため、簡易的なシャットオフバルブとして使用できます。接続を解除すればバルブが閉鎖されるため、液漏れ防止の閉鎖用キャップ・プラグやチューブクランプなどは必要ありません。
・ 下記形状に記載のFはメスルアーハブ、Sはオスルアー、Mはオスルアーロックを表します。外径6.8mmには内径6mm(1/4")の軟質チューブが接続できます。
・ ボディはポリカーボネート(PC)製、セプタムバルブはDEHPおよびラテックスフリーの青色シリコンゴム製です。
・ ガンマ線・EOG滅菌可能。
・ 理化学実験・研究向けで、医療用ではありません。
・ 5個入の袋単位の販売です。

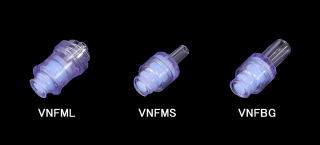

型式 形状 サイズ(mm)
VNFML F−M 13×24L
VNFMS F−S 11×23L
VNFBG F−外径6.8mm 11×26L
　　　　　　　　　　　　　　　販売単位：1袋（5個入り）
※取り消し線の製品は現在生産中止品となっております。
(2021年2月15日)

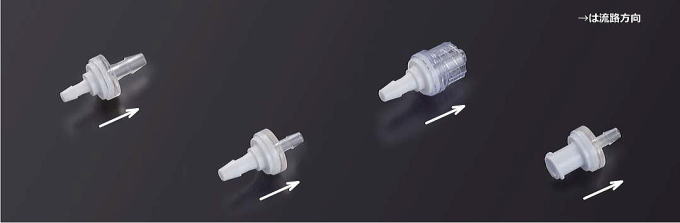

ダイヤフラム式ミニチェックバルブ　低圧タイプ
（ABS/SAN+シリコン）		 237
■ 特長
● 一定方向へしか液体やガスを通さないようにダイヤフラム弁を内蔵した軟質チューブ用またはルアーテーパー付きです。
● 接続チューブ脱落防止のためにチューブバンドの併用をお勧めします。
● 下記形状に記載のFはメスルアーハブ、Mはオスルアーロックを表します。
● DEHPおよびラテックスフリーのシリコンゴム製ダイヤフラム弁は、米国薬局方USP ClassVIおよびISO10993に準拠。
● 下記材質が示すSANはスチレン・アクリロニトリル樹脂、ABSはABS樹脂です。
● 分解不可、耐熱+80℃、ガンマ線・EOG滅菌可能。
● Cracking Pressure 0.6kPa以下、最大Back Pressure 500kPa。
● 5個入の袋単位の販売です。
※ 本製品は臨床用にはご使用になれません。
型式 適用チューブ内径（形状）と流路
Inlet→Outlet		 材質
Inlet→Outlet		 フローレート
（mL/分）		 サイズ（mm）
VSCV6722 2.5mm：3/32"→2.5mm：3/32" 白ABS→透明ABS 150〜300 12×22L
VSCV6723 2.5mm：3/32"→3.0mm： 1/8" 12×25L
VSCV6732 3.0mm： 1/8"→2.5mm：3/32" 12×24L
VSCV6733 3.0mm： 1/8"→3.0mm： 1/8" 12×27L
VSCV672M 2.5mm：3/32"→M 白ABS→透明SAN 12×24L
VSCV673M 3.0mm： 1/8"→M 12×26L
VSCV67F2 F→2.5mm：3/32" 白SAN→透明ABS 12×21L
VSCV67F3 F→3.0mm： 1/8" 12×23L
販売単位：1袋（2個入り）



PCダイヤフラム式ルアーチェックバルブ 237
■ 特長
● 一定方向へしか液体やガスを通さないようにダイヤフラム弁を内蔵したルアーテーパー付きです。
● 下記形状に記載のFはメスルアーハブ、Sはオスルアー、MRはオスルアーロックリングを表します。オスルアーロックリング（MR）とはオスルアーロックのロックリング部がフリーに回転します。
● ボディはポリカーボネート（PC）製で、ダイヤフラム弁はシリコンゴム製です。
● 分解不可、使用温度−135〜+135℃、Cracking Pressure 3.4kPa。
● 2個入の袋単位の販売です。
※ 本製品は臨床用にはご使用になれません。
型式 形状と流路
Inlet→Outlet		 サイズ
（mm）
AKCL2FF F→F 20×25L
AKCL2FM F→MR 20×32L
AKCL2FS F→S
AKCL2MF MR→F
AKCL2MM MR→MR 20×38L
AKCL2MS MR→S
AKCL2SF S→F 20×32L
AKCL2SM S→MR 20×38L
AKCL2SS S→S
　　　　　　　　　　　　　　　　販売単位：1袋（2個入り）
