ロック式カップリング 237
特長
互換性のあるオス・メスのカップリングで構成され、連結させるとカチッと音がし、確実な接続が確認できます
連結後はメス両側から出るオスの両翼を押しながら引っ張って分離するため、簡単には外れません
チューブ接続部の規格は大・小2種類があるため、同径または異径コネクターが作れます
連結時の長さはオス小とメス小の組み合わせ時で52mm、オス小とメス大の組み合わせ時で57mm。
オス大とメス大の組み合わせ時で62mm、オス大とメス小の組み合わせ時で57mm。何れも厚み12mm×幅24mmです。
ナイロン製で、オスとメス、大と小それぞれに灰色と紺色の2色があり、チューブラインの識別に便利です。
なおオス側にはニトリルゴム(Buna-N)製Oリングが付属。
ボア径はオス小で2.4mm、大で2.5mm。
使用温度+10〜50℃で、ガンマ線・EOG滅菌可能。
耐圧170kPaで、連続着脱回数1500回までテスト済みです。
仕様
使用温度:10〜50℃
耐圧:〜170kPa

10個入の袋単位の販売です。

<ご注意>
オス・メスのセット販売ではありませんので、必ず両方をお求めください。
ロック式カップリング オスカップリング
型式 色・規格 適用チューブ内径 サイズ
(mm)
VSBM30A 灰・小 3mm・1/8" 23×42L
VSBM30B 紺・小
VSBM50A 灰・大 5mm・3/16" 23×47L
VSBM50B 紺・大
※10個入の袋単位の販売です。

メスカップリング
型式 色・規格 適用チューブ内径 サイズ
(mm)
VSBF30A 灰・小 3mm・1/8" 24×28L
VSBF30B 紺・小
VSBF50A 灰・大 5mm・3/16" 24×32L
VSBF50B 紺・大
※10個入の袋単位の販売です。
プッシュロック式カップリング シリコン・タイゴンなど軟質チューブ用 237
特長
互換性のあるオス・メスのカップリングで構成され、連結させるとカチッと音がし、確実な接続が確認できます

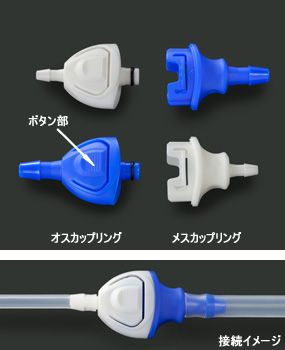

連結後はオス側ボタン部の両面を押しながら分離しないと外れない設計で、分離時もカチッと音がします。
同径または異径コネクターが作れ、連結時の長さはオスとメスの長さ合計より約18mm短くなります。
オス・メスとも3種類の適用チューブ毎に白色と紺色があり、チューブラインの識別に便利です。
ナイロン製で、オス側には非接液のニトリルゴム(Buna-N)製Oリングが付属。
ガンマ線・EOG滅菌可能。
耐圧200kPaで、連続着脱回数1500回までテスト済み
仕様
耐圧:200kPa

10個入の袋単位の販売です。

<ご注意>
オス・メスのセット販売ではありませんので、必ず両方をお求めください。
プッシュロック式カップリング シリコン・タイゴンなど軟質チューブ用 オスカップリング
型式 適用チューブ内径
(mm)
サイズ
(mm)
VMQM301 3 26×37×13
VMQM305
VMQM401 4 26×40×13
VMQM405
VMQM501 5 26×42×13
VMQM505
※10個入の袋単位の販売です。

メスカップリング
型式 適用チューブ内径
(mm)
サイズ
(mm)
VMQF301 3 26×32×13
VMQF305
VMQF401 4 26×35×13
VMQF405
VMQF501 5 26×37×13
VMQF505
※10個入の袋単位の販売です。
