PVDFミニフィッティング(G) シリコン・フッ素ゴムなど軟質細径チューブ用 237

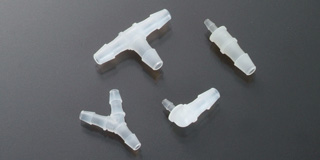

PVDFミニフィッティング(G)
特長
接続口最大外径は適用チューブ内径より約50%太いです。
オールKynar(ポリフッ化ビニリデン:PVDF)製で、高温オートクレーブ・ガンマ線・EOG滅菌が可能。

※10個入の袋単位の販売です。
●ストレート(PVDF同径)   ●ストレートPVDF異径
型式 適用チューブ内径
(mm)
サイズ
(mm)
VGI118 1.5mm:1/16" 3×13L
VGI228 2.5mm:3/32" 4×19L
VGI338 3.0mm: 1/8" 6×25L
VFI448 4.0mm:5/32" 8×32L
VFI558 5.0mm:3/16" 10×38L
VFI668 6.5mm: 1/4" 13×49L
※10個入の袋単位の販売です。
型式 適用チューブ内径
(mm)
サイズ
(mm)
VGI128 1.5mm:1/16"⇔2.5mm:3/32" 4×17L
VGI138 1.5mm:1/16"⇔3.0mm: 1/8" 6×21L
VFI148 1.5mm:1/16"⇔4.0mm:5/32" 8×25L
VFI158 1.5mm:1/16"⇔5.0mm:3/16" 10×27L
VGI238 2.5mm:3/32"⇔3.0mm: 1/8" 6×23L
VFI248 2.5mm:3/32"⇔4.0mm:5/32" 8×27L
VFI258 2.5mm:3/32"⇔5.0mm:3/16" 10×29L
VFI348 3.0mm: 1/8"⇔4.0mm:5/32" 8×29L
VFI358 3.0mm: 1/8"⇔5.0mm:3/16" 10×32L
VFI368 3.0mm: 1/8"⇔6.5mm: 1/4" 13×38L
VFI458 4.0mm:5/32"⇔5.0mm:3/16" 10×35L
VFI468 4.0mm:5/32"⇔6.5mm: 1/4" 13×41L
VFI568 5.0mm:3/16"⇔6.5mm: 1/4" 13×43L
※10個入の袋単位の販売です。

Y型   L型
PVDFミニフィッティング(G) Y型
型式 適用チューブ内径
(mm)
サイズ
(mm)
VGY108 1.5  9×13
VGY208 2.5 14×19
VGY308 3.0 18×25
※10個入の袋単位の販売です。

型式 適用チューブ内径
(mm)
サイズ
(mm)
VGL108 1.5mm:1/16" 8× 8
VFL108 1.5mm:1/16" 10×10
VGL208 2.5mm:3/32" 12×12
VGL308 3.0mm: 1/8" 16×16
VFL408 4.0mm:5/32" 23×23
VFL508 5.0mm:3/16" 26×26
※10個入の袋単位の販売です。
※斜線の製品は、現在生産中止品となっております。(2019年10月28日)

T型

型式 適用チューブ内径
(mm)
サイズ
(mm)
VGT108 1.5mm:1/16" 13× 8
VGT208 2.5mm:3/32" 19×12
VGT308 3.0mm: 1/8" 25×16
VGT128 1.5×2⇔2.5 14×12
VGT238 2.5×2⇔3.0 20×16
VGT318 3.0×2⇔1.5 25×11
VFT408 4.0mm:5/32" 37×23
VFT508 5.0mm:3/16" 44×27
VFT608 6.5mm: 1/4" 57×34
※10個入の袋単位の販売です。


I42
