SCALカプラ PTFE製カプラ 106


高純度薬品向け

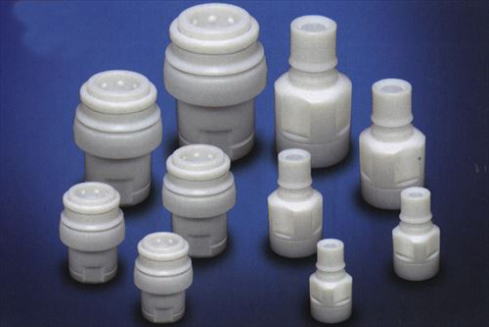

PTFE製カプラ


耐薬品性
本体材質に四ふっ化エチレン樹脂(PTFE)を作用
環境
独自構造による分離時の液だれ低減
作業性
ワンタッチ接続

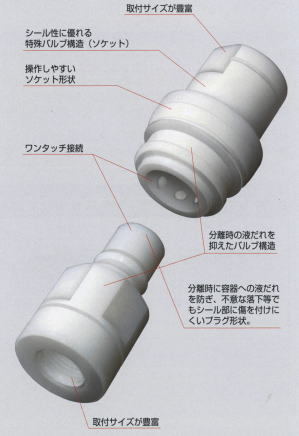

特長
本体材質に四フッ化エチレン樹脂(PTFE)を採用していますので、優れた耐薬品性を備えています。
ソケット・プラグともに自動開閉バルブを備えており、分離した際、配管内の流体は外部へ流出しません。
接液部からの金属イオンの溶出がなく、信頼性に優れています。
各部品はすべて洗浄し、クリーンルーム内で組み立て・検査および包装を行っています。
サイズのバリエーションが豊富で、ご希望の用途・流量に合わせて選定することができます。
プラグにはキャップが標準装備されています。
誤接続防止のためのキーリング付き(受注生産)も承ります。
(キーパターンは10通り、外観形状が一部異なります。)
SCALカプラ PTFE製カプラ
仕様
本体材質 四ふっ化エチレン樹脂(PTFE)
取付ねじサイズ Rc 1/4 Rc3/8 Rc1/2 Rc3/4 Rc1
1/4-18NPT 3/8-18NPT 1/2-14NPT
3/4-14NPT 1-11.5NPT
最高使用圧力 0.2MPa{2kgf/cm2}
耐圧力 0.3MPa{3kgf/cm2}
シール素材 ソケットOリング パーフロ®(表記記号:P)
バルブ ふっ素樹脂(PFA)
使用温度範囲 5〜50℃
※「パーフロ」はダイキン工業株式会社の登録商標です。
分離時の液だれ量(ml)
型式 SCAL-2SP SCAL-3SP SCAL-4SP SCAL-6SP SCAL-8SP
液だれ量 0.07 0.09 0.13 0.20 0.59
※液だれ量は、計算値です。使用条件によって異なります。

推奨最大締付量(目安値)
シールテープを巻いたおねじに手で固く締めたのち
さらにレンチで以下のように締め込みます。


1と3/4〜2回転 1/4 3/8 1/2 3/4 1サイズ

いずれの場合でも締め過ぎはねじ部を破損し、漏れの原因と
なりますので十分注意してください。

互換性
同じサイズであれば取付形状にかかわらず接続できます。

最小断面積
型式 SCAL-2SP SCAL-3SP SCAL-4SP SCAL-6SP SCAL-8SP
最小
断面積
24 41 59 108 234

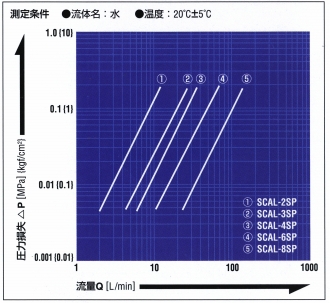

流量-圧力損失特性図
流量-圧力損失特性図

注意 ソケットに四ふっ化エチレン樹脂(PTFE)製のベローズを使用しているため、ガスがごく微量に浸透します。
部品表
プラグ
プラグ 部品表
部番 部品名 数量 材質
@ プラグ本体 1 PTFE
A バルブ本体 1 PFA
B バルブスプリング 1 PTFE
C スプリングホルダ 1 PTFE
D リング 1 PTFE
ソケット
ソケット 部品表
部番 部品名 数量 材質
@ ソケット本体 1 PTFE
A ボール※1 12 PTFE
B スリーブ 1 PTFE
C スリーブスプリング 1 SUS304
(PTFE-FEP被覆)
D カラー 1 PCTFE
E パッキンボルダ 1 PTFE
F Oリング 1 パーフロ®
G Oリング 1 パーフロ®
H スプリング 1 SUS304
(PTFE-FEP被覆)
I バルブステム 1 PCTFE
J アダプタ 1 PTFE
※1 2Sは9個、8Sは14個
※「パーフロ」はダイキン工業株式会社の登録商標です。

製品型式・寸法表

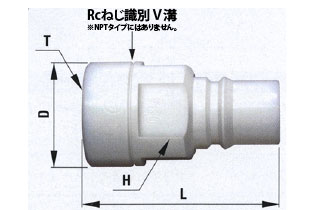

プラグ

※キャップ(HDPE)が標準装備されております。
※取付形状についてはRcねじ・NPTねじのめねじ形状があります。
※写真はRcねじタイプです。
※Rcねじタイプは、プラグ本体およびソケット本体にV溝を設けています。(NPTはなし)
※取付形状でめねじ以外(例 フランジ・おねじ)などについてはお問い合わせください。
型式 質量
(g)
寸法(mm) T
(めねじ)
L  φD H
106-46936 SCAL-2P 37 50 27.5 四面24 Rc 1/4
106-46937 SCAL-2P-NPT 1/4-18NPT
106-43577 SCAL-3P 73 63 34.5 四面30 Rc 3/8
106-43578 SCAL-3P-NPT 3/8-18NPT
106-43579 SCAL-4P 107 72 39.5 四面36 Rc 1/2
106-43581 SCAL-4P-NPT 1/2-14NPT
106-46938 SCAL-6P 153 77 48 図面41 Rc 3/4
106-46939 SCAL-6P-NPT 3/4-14NPT
106-46940 SCAL-8P 348 109 59 図面50 Rc 1
106-46941 SCAL-8P-NPT 1-11.5NPT

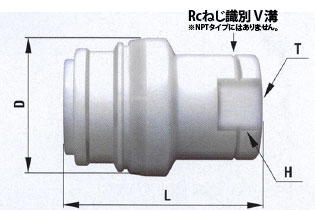

ソケット
※取付形状についてはRcねじ・NPTねじのめねじ形状があります。
※写真はRcねじタイプです。
※Rcねじタイプは、プラグ本体およびソケット本体にV溝を設けています。(NPTはなし)
※取付形状でめねじ以外(例 フランジ・おねじ)などについてはお問い合わせください。
型式 質量
(g)
寸法(mm) T
(めねじ)
L φD H
106-46930 SCAL-2S-P 97 (60.5) 40.5 二面27 Rc 1/4
106-46931 SCAL-2S-NPT-P 1/4-18NPT
106-43573 SCAL-3S-P 135 (69.5) 47 二面32 Rc 3/8
106-43574 SCAL-3S-NPT-P 3/8-18NPT
106-43575 SCAL-4S-P 177 (76) 52 二面36 Rc 1/2
106-43576 SCAL-4S-NPT-P 1/2-14NPT
106-46932 SCAL-6S-P 339 (90) 65 二面46 Rc 3/4
106-46933 SCAL-6S-NPT-P 3/4-14NPT
106-46934 SCAL-8S-P 656 (109) 80 二面60 Rc1
106-46935 SCAL-8S-NPT-P 1-11.5NPT
補用品 プラグ用キャップ
プラグ用キャップ
材質:ポリエチレン
型式 質量
(g)
寸法(mm)
A φB
SCAL-2P用キャップ 3.1 26.5 24.5
SCAL-3P用キャップ 4.6 30.5 29
SCAL-4P用キャップ 5.0 33 30
SCAL-6P用キャップ 8.7 38.5 38
SCAL-8P用キャップ 16.6 50 49.5
