ゼロスピルカプラ 106
  ゼロスピルカプラ
■ 特長
● ＜独自の液だれの低減構造＞
液だれ量最大約96％減(A社標準シリーズ比) 空気混入量最大約94％減(A社標準シリーズ比)
● ＜独自のバルブ構造＞
独自のバルブ構造(PAT.P)によりドライ状態でもバルブの作動がスムーズで作動不全が軽減されます。
● ＜ワンタッチ構造＞
独自のワンタッチ構造(PAT.P)によりスリーブを引かなくても簡単・確実に接続できます。
ゼロスピルカプラ
● ＜豊富なバリエーション＞
使用用途に合わせてお選び頂けます。
本体材質 真ちゅう、ステンレス鋼 2種類
シール材質 ニトリルゴム、ふっ素ゴム、エチレンプロピレンゴム 3種類
取付ねじサイズ Rc1/4、Rc3/8、Rc1/2、Rc3/4、Rc1 5種類
■仕様
本体材質 真ちゅう・ステンレス鋼(SUS304)
適用流体※1 水・作動油・空気・ガス
取付ねじサイズ Rc1/4、Rc3/8、Rc1/2、Rc3/4、Rc1
最高使用圧力※2　MPa{kgf/cm2} 3.5{35}
耐圧力※3　MPa{kgf/cm2} 5.3{54}
シール材質
使用温度範囲※4
シール材質 表示記号 使用温度範囲 備考
ニトリルゴム NBR(SG) -20〜80℃ 標準材質
フッ素ゴム FKM(X-100) -20〜180℃ 標準材質
エチレンプロピレンゴム EPDM(EPT) -40〜150℃ 標準材質
※1： 適用流体は本体材質、シール材質によって異なりますのでご注意ください。
※2： カプラを連続使用する際に、常時加わる圧力の許容値を示します。
繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。
※3： 一時的に圧力が上昇しても、カプラの性能に支障をきたさない圧力の限界値を示します。
※4： 使用可能な温度範囲は、使用条件により異なります。
■推奨最大締付トルク　N・m{kgf・cm}
取付ねじサイズ Rc 1/4 Rc 3/8 Rc 1/2 Rc 3/4 Rc 1
トルク値 真ちゅう 9{92} 12{122} 30{306} 50{510} 65{663}
ステンレス鋼 14{143} 22{244} 60{612} 90{918} 120{1224}

■最小断面積(mm2)
型式 ZEL-2SP ZEL-3SP ZEL-4SP ZEL-6SP ZEL-8SP
最小
断面積
(mm2)		 31 60.5 86.5 160.6 188.7

■真空用途適合性 1.3x10-1Pa{1x10-3mmHg}
ソケット単体時 プラグ単体時 接続時
　- 　- 使用可能
■接続時の空気混入量 (mL)
型式 ZEL-2SP ZEL-3SP ZEL-4SP ZEL-6SP ZEL-8SP
空気
混入量		 0.16 0.21 0.37 1.12 1.52
※空気混入量は使用条件により異なります。

■離脱時の液だれ量 (mL)
型式 ZEL-2SP ZEL-3SP ZEL-4SP ZEL-6SP ZEL-8SP
液だれ量 0.06 0.12 0.20 0.43 0.55
※液だれ量は使用条件により異なります。
※繰り返しの着脱や流体の粘着性等により滴下することがあります。

■流体の流れ方向
流体の流れ方向
流体はソケット側・プラグ側のどちらかでも流せます。

■互換性
サイズが異なる場合は接続できません。

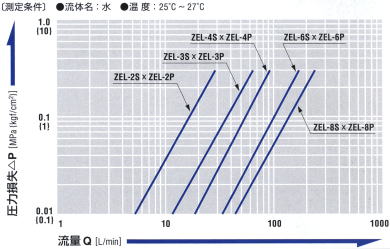

■流量-圧力損失特性図
流量　圧力損失特性図

■製品型式と寸法表
■真ちゅう製

＜ソケット＞

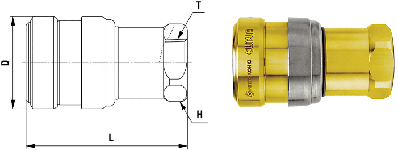

真ちゅう製ソケット
シール材 質量
(g)		 寸法
ニトリルゴム
NBR (SG)		 フッ素ゴム
FKM (X-100)		 エチレン
プロピレンゴム
EPDM (EPT)		 相手側
取付ねじ
サイズ		 L
(mm)		 φD
(mm)		 H
(mm)		 T
(mm)
106-42806 ZEL-2S 106-42807 ZEL-2S 106-42808 ZEL-2S R 1/4 133 (56) 28 六角21 Rc 1/4
106-42809 ZEL-3S 106-42810 ZEL-3S 106-42811 ZEL-3S R 3/8 255 (66) 35 六角27 Rc 3/8
106-42812 ZEL-4S 106-42813 ZEL-4S 106-42814 ZEL-4S R 1/2 404 (76) 42 六角32 Rc 1/2
106-42847 ZEL-6S 106-42848 ZEL-6S 106-42849 ZEL-6S R 3/4 829 (95.5) 55 六角42 Rc 3/4
106-42850 ZEL-8S 106-42851 ZEL-8S 106-42852 ZEL-8S R1 1406 (114.5) 65 六角50 Rc 1
＜プラグ＞

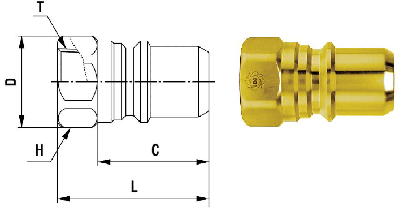

真ちゅう製プラグ
シール材 質量
(g)		 寸法
ニトリルゴム
NBR (SG)		 フッ素ゴム
FKM (X-100)		 エチレン
プロピレンゴム
EPDM (EPT)		 相手側
取付ねじ
サイズ		 L
(mm)		 C
(mm)		 φD
(mm)		 H
(mm)		 T
(mm)
106-42825 ZEL-2P 106-42828 ZEL-2P 106-42829 ZEL-2P R 1/4 34 39 26.1 19 六角17 Rc 1/4
106-42830 ZEL-3P 106-42832 ZEL-3P 106-42833 ZEL-3P R 3/8 67 44.5 32 25 六角23 Rc 3/8
106-42834 ZEL-4P 106-42835 ZEL-4P 106-42836 ZEL-4P R 1/2 117 52.5 36.8 32 六角29 Rc 1/2
106-42859 ZEL-6P 106-42860 ZEL-6P 106-42861 ZEL-6P R 3/4 264 68.5 48 39.5 六角36 Rc 3/4
106-42862 ZEL-8P 106-42863 ZEL-8P 106-42864 ZEL-8P R1 359 76.5 56 46 六角42 Rc 1
■ステンレス製

＜ソケット＞

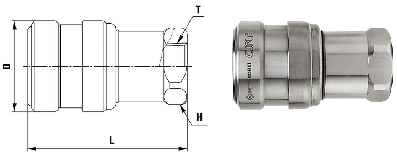

ステンレス製ソケット
シール材 質量
(g)		 寸法
ニトリルゴム
NBR (SG)		 フッ素ゴム
FKM (X-100)		 エチレン
プロピレンゴム
EPDM (EPT)		 相手側
取付ねじ
サイズ		 L
(mm)		 φD
(mm)		 H
(mm)		 T
(mm)
106-42815 ZEL-2S 106-42816 ZEL-2S 106-42817 ZEL-2S R 1/4 125 (56) 28 六角21 Rc 1/4
106-42818 ZEL-3S 106-42819 ZEL-3S 106-42820 ZEL-3S R 3/8 239 (66) 35 六角27 Rc 3/8
106-42821 ZEL-4S 106-42823 ZEL-4S 106-42824 ZEL-4S R 1/2 382 (76) 42 六角32 Rc 1/2
106-42853 ZEL-6S 106-42854 ZEL-6S 106-42855 ZEL-6S R 3/4 784 (95.5) 55 六角42 Rc 3/4
106-42856 ZEL-8S 106-42857 ZEL-8S 106-42858 ZEL-8S R1 1326 (114.5) 65 六角50 Rc 1
＜プラグ＞

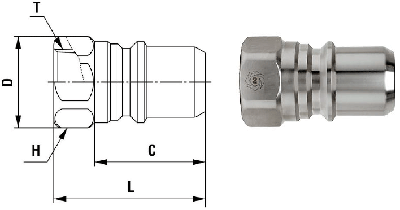

ステンレス製プラグ
シール材 質量
(g)		 寸法
ニトリルゴム
NBR (SG)		 フッ素ゴム
FKM (X-100)		 エチレン
プロピレンゴム
EPDM (EPT)		 相手側
取付ねじ
サイズ		 L
(mm)		 C
(mm)		 φD
(mm)		 H
(mm)		 T
(mm)
106-42837 ZEL-2P 106-42839 ZEL-2P 106-42840 ZEL-2P R 1/4 32 39 26.1 19 六角17 Rc 1/4
106-42841 ZEL-3P 106-42842 ZEL-3P 106-42843 ZEL-3P R 3/8 63 44.5 32 25 六角23 Rc 3/8
106-42844 ZEL-4P 106-42845 ZEL-4P 106-42846 ZEL-4P R 1/2 109 52.5 36.8 32 六角29 Rc 1/2
106-42865 ZEL-6P 106-42867 ZEL-6P 106-42868 ZEL-6P R 3/4 248 68.5 48 39.5 六角36 Rc 3/4
106-42869 ZEL-8P 106-42870 ZEL-8P 106-42871 ZEL-8P R1 339 76.5 56 46 六角42 Rc 1
