スーパー柔軟フッ素チューブ 106、423
RoHS対応
スーパー柔軟フッ素チューブ

スーパー柔軟フッ素チューブ
ほとんどの薬品に耐える4フッ化系フッ素樹脂のスーパーホース

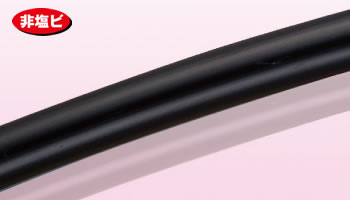

スーパー柔軟フッ素ホースブラック(チューブタイプ) [E-SJ-BK] 紫外線遮断

特長
積層構造により、従来のフッ素単層ホースに比べ、柔軟性に優れ、作業性が向上します。
内層が4フッ化系フッ素樹脂(ETFE)のため優れた耐薬品性を有し、殆どの薬品に耐性があります。
ケトン類などの溶剤にも耐性があります。
非塩ビ材質を採用しています。
内面は、フッ素樹脂特有の非粘着性、撥水性を有しますので、流体が残りにくく、洗浄が簡単に行えます。
内層のフッ素樹脂は不純物を殆ど含まないため、溶出がほとんどなく、食品・飲料・薬品などの輸送に最適です。
積層構造のため、従来のフッ素チューブに比べて、低コストを実現しました。
内層のフッ素樹脂と、外層のエラストマーが強固に接着しているため、継手挿入時にフッ素層の剥がれがありません。

流体
インク
塗料
溶剤

用途
印刷機械用ホース、塗料用ホース、溶剤用ホース等の多用途配管。
紫外線の遮光性に優れるため、UVインクやUV塗料の搬送用として適しています。
規格以外のサイズ、長さなどもオーダーメイドで生産可能です。お問い合わせ下さい。
積層構造の製品のため、ホース内面でシールする継手を使用してください。専用ホース継手はこちら
ホース外面でシールする継手は、使用しないでください。流体が外面に接触して、膨潤や劣化を引き起こし、破裂や継手抜けの原因になります。
積層構造の製品のため、内層が流体に対する耐性を有していても、使用条件(高温、高圧等)によっては内層を透過し、中間層・外層が膨潤・劣化することがあります。
型式 内径×外径
(mm)
使用圧力
(Mpa)
許容曲げ半径
(mm)
使用温度範囲
(℃)
定尺
(m)
標準重量
(g/m)
梱包 色調
at20℃ at80℃ at20℃
E-SJ-3-BK 3×5 0〜0.6 0〜0.2 20 -20〜80 20
100
16 箱入り ブラック
E-SJ-4-BK 4×6 25 20
E-SJ-5-BK 5×7 0〜0.5 40 25
E-SJ-6-BK 6×8 0〜0.4 50 30
E-SJ-8-BK 8×12 0〜0.6 50 80

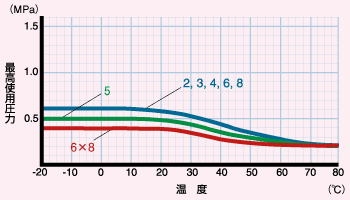

使用温度と最高使用圧力の関係
使用温度と最高使用圧力の関係

非粘着性比較データ
フッ素樹脂特有の非粘着性、滑り性を有し、衛生的で洗浄も効率的です。
下記に各樹脂の臨界表面張力と接触角のデータを示します。

樹脂 臨界表面張力
(dyne/cm)
水に対する接触角
(θ)
4フッ化系フッ素樹脂(ETFE) 22 96
高密度ポリエチレン 31 73
硬質塩化ビニル 39 68
PET 43 -
ナイロン 46 54

【臨界表面張力】 固体に対して接触角が0となるような架空液体の表面張力。
【接触角】
接触角

紫外線透過データ
試験試料:E-SJ-4-BK
紫外線波長域:260nm〜450nm
試験装置:分光光時計 U-4100(日立製作所製)
【結果】紫外線透過率 0%

EIGHTRONシリーズ チューブタイプ専用継手
専用継手 専用継手 専用継手

E-FTS チューブタイプ専用継手
材質:SUS316L(本体)、SUS304(ナット)
型式 本体 ナット 標準重量
(g/個)
適用ホース
型式
A B C D E ネジ HEX F HEX
E-FTS-3 30 12 5 13 2.5 R1/4 14 13 12 29 E-SJ-3-BK
E-FTS-4 31 12 5 14 3.5 R1/4 14 14 14 33 E-SJ-4-BK
E-FTS-5 31 12 5 14 3.5 R1/4 14 14 14 33 E-SJ-5-BK
E-FTS-6×8 33 12 5 16 5.5 R1/4 17 16 14 30 E-SJ-6-BK
E-FTS-8 41 13 7 21 7 R3/8 19 21 19 63 E-SJ-8-BK

1
