P2047


カテゴリーNo.6　防水フレキ（樹脂フレキ）＞ネジ拡大・縮小アダプタ　金属＆樹脂

カテゴリーNo.9ケーブルグランド＞ネジ拡大・縮小アダプタ　金属＆樹脂

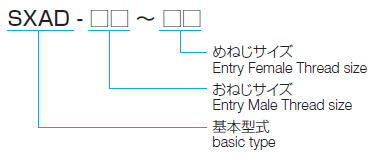

アダプター　SXAD-□□〜□□型

 001 683
※中止品

□標準仕様
本体材質 銅合金
アダプター		 アダプター
アダプター

※こちらのページの製品は現在生産中止品となっております。(2021年4月2日)


変換アダプタ G→M

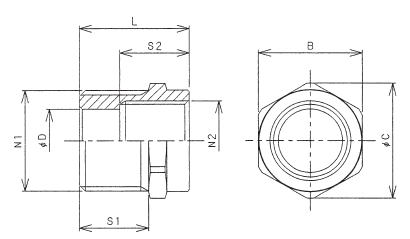

型式 N1 N2 ΦD S1 S2 L B ΦC 重量
(kg)
SXAD-3/4〜20 G 3/4 M20×1.5 18 19 20 32.5 27 30 0.08
SXAD-1〜25 G 1 M25×1.5 23 23 36.5 34 38 0.13
SXAD-1 1/4〜32 G 1-1/4 M32×1.5 30 43 45 0.18
SXAD-1 1/2〜40 G 1-1/2 M40×1.5 38 50 55 0.19
SXAD-2〜50 G2 M50×1.5 48 65 70 0.29
SXAD-2 1/2〜63 G 2-1/2 M63×1.5 61 80 85 0.44
単位：mm


変換アダプタ　NPT→M

型式 N1 N2 ΦD S1 S2 L B ΦC 重量
(kg)
SXAD-3/4〜20 NPT 3/4 M20×1.5 18 19 20 32.5 27 30 0.08
SXAD-1〜25 NPT 1 M25×1.5 23 23 36.5 34 38 0.13
SXAD-1 1/4〜32 NPT 1-1/4 M32×1.5 30 43 45 0.18
SXAD-1 1/2〜40 NPT 1-1/2 M40×1.5 38 50 55 0.19
SXAD-2〜50 NPT 2 M50×1.5 48 65 70 0.29
SXAD-2 1/2〜63 NPT 2-1/2 M63×1.5 61 80 85 0.44
単位：mm


縮小アダプタ

型式 N1 N2 ΦD S1 S2 L B ΦC 重量
(kg)
SXAD-25〜20 M25×1.5 M20×1.5 18 15 20 28.5 27 30 0.05
SXAD-32〜25 M32×1.5 M25×1.5 23 34 38 0.09
SXAD-40〜32 M40×1.5 M32×1.5 30 43 45 0.12
SXAD-50〜40 M50×1.5 M40×1.5 38 55 60 0.22
SXAD-63〜50 M63×1.5 M50×1.5 48 65 70 0.30
SXAD-75〜63 M75×1.5 M63×1.5 61 80 85 0.40
単位：mm
