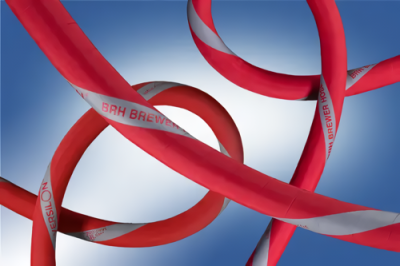

BRHホース　（食品・飲料用）

106

ブレード入り食品・飲料用ゴムホース

Versilon®は、アルコール飲料の醸造工程で求められる「フレーバーの保護」と「衛生性」にフォーカスしたサニタリーホースです。

白色クロロブチル内層が味・におい移りを抑え、洗浄しやすいスムーズな内面を実現。また、外層にはEPDMゴムを採用し、さらに多層構造の補強材により高い耐圧性と耐久性を確保しています。取り回しやすく、現場の常用圧力は全サイズ共通で1MPaと耐圧性に優れています。

CIP・SIPに対応可。
推奨使用温度範囲は-30～+106℃です。

■特徴

・食品・飲料の移送に最適

・圧力全サイズ共通で1MPa

・負圧に対応

・CIP/SIP洗浄対応

・アルカリ洗浄や酸性洗剤が使用可能

・推奨最高使用温度106℃

・取り回しやすい（高い屈曲性）

・全サイズ長さ15Mまで対応可能（15M以上応相談）

■用途
ブレード入りBRHホースは、高い柔軟性・耐久性・耐圧性・衛生性を備え、食品・飲料業界に幅広くご利用いただけます。

■代表的な用途
・アルコール飲料の醸造、製造工程
・食品、飲料の移送
・工程洗浄用ホース
・大容量の原料移送
・ポンプの振動のダンパー用途

■適合規格
・FDA、USDA、3-A、食品衛生法
「器具又は容器包装の規格基準」
（昭和34年厚生省告示第370号）

■標準規格

型式	ホース番号	内径 (mm)	内径 (インチ)	外径 (mm)	外径 (インチ)	推奨最大使用圧力 (MPa、25℃) ※1	最小曲げ半径 (mm) ※2	ホース重量 (kg/m)
HOSBRH-24	24H	38.1	1.5	56.1	2.21	1	139.7	1.79
HOSBRH-32	32H	50.8	2	68.8	2.71	1	165.1	2.68

※1 使用温度が上昇するにつれて、推奨最大使用圧力は低下いたします。
※2 継手付近の最小曲げ半径は、上記数値より大きくなります。取り付け時には、ホースに折れがないことを必ず確認してください。

■推奨使用温度
-30℃～106℃

■洗浄と殺菌について
通常のアルカリ性や酸性洗浄液を用いたCIPによる循環洗浄が可能です。
次亜塩素酸ナトリウム200ppm程度の殺菌、120℃までのスチームや熱湯殺菌が可能です。

（注）洗浄、殺菌は可能ですが、ゴムは高温、化学薬品で劣化することが避けられません。
　　　ご理解いただいた上で、ご使用ください。

■型番について
継手付きホースの型番は、以下の（例）のように18桁で表します。
（例）ホース内径50.8mm、左右IDF2Sヘルール継手、全長5mの継手付きホースの場合

32H	-		TC20TC20	-		05000
ホース番号		左継手コード右継手コード			ホース全長（5桁表記mm）

■継手コード

IDFヘルール

IDFナット（小ナット/大ナット）

継手規格	継手コード
1.5S	TC15
2S	TC20

継手規格	継手コード
1.5S	UN15/UL15
2S	UN20/UL20

■継手とホースの組み合わせ表

継手規格	継手コード
継手規格	TC15	TC20	UN15 /UL15	UN20 /UL20
24H	●		●
32H		●		●

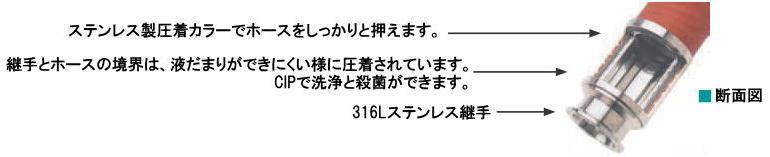

■継手と加工

その他の継手の組み合わせにつきましては、多い合わせください。
