タイゴンFood E-60-F　（食品・飲料向け）

106

耐久性に優れたローラーポンプ用食品チューブ

TYGON®（タイゴン）Food E-60-Fは、日本食品衛生法（ポジティブリスト）ならびに米国・欧州・中国の食品接触規制に準拠した、優れた柔軟性と耐久性を備える食品用チューブです。ひび割れや劣化に強く、121℃までの耐熱性を有し、さらに優れた耐薬品性を兼ね備えています。食品加工、飲料ディスペンス、ローラーポンプ用途に最適な、信頼性の高いチューブです。

■特長

・各国規制に準拠	米国、欧州、中国、日本の食品接触規制に対応。
・ローラーポンプに最適	屈曲疲労や磨耗に対する優れた耐久性があり、長寿命を発揮。
・耐熱性	121℃まで対応し、幅広い用途に使用可能。
・耐薬品性	多様な洗浄剤・消毒剤に耐性を発揮、衛生的に使用可能。
・安心の品質保持	味・においへの影響が少なく、食品・飲料の風味を守ります。

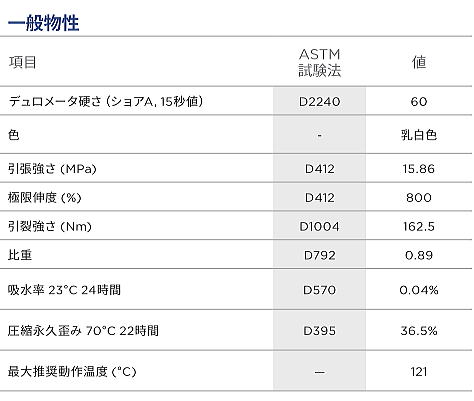

■製品特性
・硬度（ショアA）：60
・最高推奨使用温度：121℃
・色：乳白色
・材質：熱可塑性エラストマー

■主な用途
・ローラーポンプ
・飲料ディスペンサー
・化学薬品ディスペンサー

■規制準拠
・FDA 21 CFR 177.2600
・NSF® -51
・EU10/2011
・中国 GB 4806.1、GB 9685
・日本食品衛生法（昭和34年厚生省告示第370号ポジティブリスト制度）

■標準規格

コード	型式	ID mm（in）	OD mm（in）	片肉厚 mm（in）	巻長さｍ（ｆｔ）	最小曲げ半径 mm（in）	真空定格 23℃ mm Hｇ	最大使用圧力 23℃ Mpa*
106-01-01	AOP00003	1.59 (1/16)	4.76 (3/16)	1.59 (1/16)	15.24 (50)	4.76 (3/16)	760	0.214
106-01-02	AOP00007	3.18 (1/8)	6.35 (1/4)	1.59 (1/16)	15.24 (50)	7.94 (5/16)	760	0.145
106-01-03	AOP00012	4.76 (3/16)	7.94 (5/16)	1.59 (1/16)	15.24 (50)	17.5 (11/16)	760	0.103
106-01-04	AOP00017	6.35 (1/4)	9.53 (3/8)	1.59 (1/16)	15.24 (50)	25.4 (1)	760	0.083
106-01-05	AOP00019	6.35 (1/4)	12.70 (1/2)	3.18 (1/8)	15.24 (50)	17.5 (11/16)	760	0.145
106-01-06	AOP00022	7.94 (5/16)	11.11 (7/16)	1.59 (1/16)	15.24 (50)	38.1 (1-1/2)	635	0.069
106-01-07	AOP00027	9.52 (3/8)	12.70 (1/2)	1.59 (1/16)	15.24 (50)	50.8 （2)	254	0.062
106-01-08	AOP00029	9.52 (3/8)	15.88 (5/8)	3.18 (1/8)	15.24 (50)	31.8 (1-1/4)	760	0.11
106-01-09	AOP00038	12.70 (1/2)	19.05 (3/4)	3.18 (1/8)	15.24 (50)	50.8 (2)	760	0.083
106-01-10	AOP00046	15.88 (5/8)	22.22 (7/8)	3.18 (1/8)	15.24 (50)	79.4 (3-1/8)	635	0.076
106-01-11	AOP00053	19.05 (3/4)	25.4 (1)	3.18 (1/8)	15.24 (50)	105 (4-1/8)	254	0.062

*使用圧力はASTM　D1599を使用し、破裂圧力に対して1.5の比率で計算

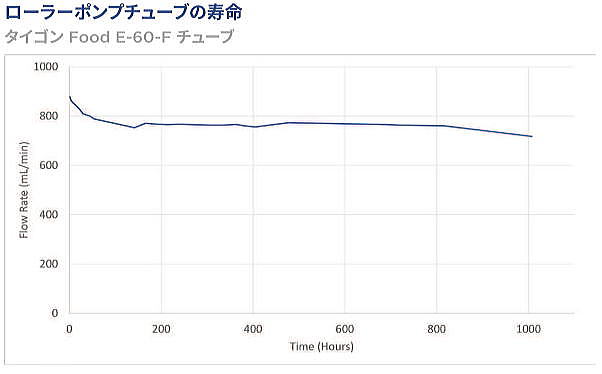

テスト条件：23℃、相対湿度50％、300rpm、0psi
試験は1000時間で中止されたが、チューブは依然として機能しており、流量は安定していた。

使用圧力と破壊圧力の値は、管理された実験室条件下で実施された試験から得られたものです。
チューブの耐圧性は、温度、ケミカル・アタック、応力、脈動、継手への取り付けなど、さまざまな要因によって低下します。チューブを指定する前に、使用条件をシミュレーションした試験を実施することが不可欠です。
