P.3386

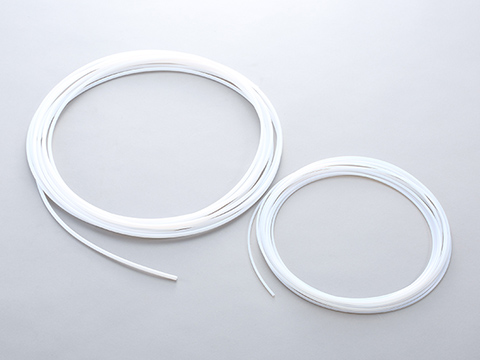

| PTFEチューブ |
|
| 958 |
 |
■特長
PTFEをチューブ状に成形した製品です。 |
|
|
○寸法表
| PTFEチューブ |
| 型式 |
内径×外径
(mm) |
内径
(mm) |
肉厚
(mm) |
長さ(m) |
許容差 |
| 内径(mm) |
肉厚(mm) |
長さ(mm) |
| 958-12-01 |
0.5×1.5 |
0.5 |
0.5 |
10 |
-0.1〜+0.3 |
-0.13〜+0.13 |
-0〜+2% |
| 958-12-02 |
0.8×1.8 |
0.8 |
0.5 |
| 958-12-03 |
1.0×2.0 |
1.0 |
0.5 |
| 958-12-04 |
1.0×3.0 |
1.0 |
| 958-12-05 |
1.5×2.5 |
1.5 |
0.5 |
-0.2〜+0.4 |
| 958-12-06 |
2.0×3.0 |
2.0 |
0.5 |
-0.2〜+0.5 |
| 958-12-07 |
2.0×4.0 |
1.0 |
| 958-12-08 |
2.5×3.5 |
2.5 |
0.5 |
| 958-12-09 |
3.0×4.0 |
3.0 |
0.5 |
10 |
-0.4〜+0.5 |
| 958-12-10 |
3.0×4.0 |
0.5 |
50 |
| 958-12-11 |
3.0×5.0 |
1.0 |
10 |
| 958-12-12 |
3.0×5.0 |
1.0 |
50 |
| 958-12-13 |
4.0×5.0 |
4.0 |
0.5 |
10 |
| 958-12-14 |
4.0×5.0 |
0.5 |
50 |
| 958-12-15 |
4.0×6.0 |
1.0 |
10 |
| 958-12-16 |
4.0×6.0 |
1.0 |
50 |
| 958-12-17 |
5.0×6.0 |
5.0 |
0.5 |
10 |
| 958-12-18 |
5.0×6.0 |
0.5 |
50 |
| 958-12-19 |
5.0×7.0 |
1.0 |
10 |
| 958-12-20 |
5.0×7.0 |
1.0 |
50 |
| 958-12-21 |
6.0×7.0 |
6.0 |
0.5 |
10 |
| 958-12-22 |
6.0×7.0 |
0.5 |
50 |
| 958-12-23 |
6.0×8.0 |
1.0 |
10 |
| 958-12-24 |
6.0×8.0 |
1.0 |
50 |
| 958-12-25 |
7.0×8.0 |
7.0 |
0.5 |
10 |
| 958-12-26 |
7.0×8.0 |
0.5 |
50 |
| 958-12-27 |
7.0×9.0 |
1.0 |
10 |
| 958-12-28 |
7.0×9.0 |
1.0 |
50 |
| 958-12-29 |
8.0×9.0 |
8.0 |
0.5 |
10 |
| 958-12-30 |
8.0×9.0 |
0.5 |
50 |
| 958-12-31 |
8.0×10.0 |
1.0 |
10 |
| 958-12-32 |
8.0×10.0 |
1.0 |
50 |
| 958-12-33 |
9.0×10.0 |
9.0 |
0.5 |
10 |
| 958-12-34 |
9.0×10.0 |
0.5 |
50 |
| 958-12-35 |
9.0×11.0 |
1.0 |
10 |
| 958-12-36 |
9.0×11.0 |
1.0 |
50 |
| 958-12-37 |
10.0×11.0 |
10.0 |
0.5 |
10 |
| 958-12-38 |
10.0×11.0 |
0.5 |
50 |
| 958-12-39 |
10.0×12.0 |
1.0 |
10 |
| 958-12-40 |
10.0×12.0 |
1.0 |
50 |
| 958-12-41 |
11.0×13.0 |
11.0 |
1.0 |
10 |
-0.5〜+0.5 |
| 958-12-43 |
12.0×13.0 |
12.0 |
12.0 |
| 958-12-45 |
12.0×14.0 |
12.0 |
| 958-12-47 |
13.0×14.0 |
13.0 |
13.0 |
| 958-12-49 |
13.0×15.0 |
13.0 |
| 958-12-51 |
14.0×16.0 |
14.0 |
1.0 |
| 958-12-52 |
15.0×17.0 |
15.0 |
1.0 |
-0.7〜+0.7 |
| 958-12-53 |
15.0×18.0 |
1.5 |
-0.2〜+0.2 |
| 958-12-54 |
16.0×19.0 |
16.0 |
1.5 |
| 958-12-55 |
18.0×21.0 |
18.0 |
1.5 |
| 958-12-56 |
19.0×21.0 |
19.0 |
1.0 |
-0.13〜+0.13 |
（注）:上記以外のサイズおよびAWGサイズ仕様の生産もご相談に応じます。
|
|
PTFEチューブの耐圧力値
| 呼称寸法(mm) |
破壊圧力(MPa) |
常用圧力(MPa) |
最小曲げ半径(mm) |
| 内径×外径 |
25℃ |
50℃ |
100℃ |
150℃ |
200℃ |
| 2×4 |
9.32 |
1.57 |
1.27 |
0.88 |
0.69 |
0.52 |
15 |
| 4×6 |
6.08 |
0.98 |
0.78 |
0.59 |
0.39 |
0.32 |
30 |
| 6×8 |
4.02 |
0.69 |
0.59 |
0.39 |
0.29 |
0.23 |
55 |
| 8×10 |
3.04 |
0.49 |
0.39 |
0.29 |
0.2 |
0.17 |
85 |
| 10×12 |
2.45 |
0.39 |
0.29 |
0.24 |
0.17 |
0.13 |
105 |
| 11×13 |
2.16 |
0.39 |
0.29 |
0.24 |
0.17 |
0.13 |
120 |
| 12×14 |
1.96 |
0.29 |
0.25 |
0.18 |
0.13 |
0.1 |
135 |
| 14×16 |
1.67 |
0.29 |
0.25 |
0.18 |
0.13 |
0.1 |
165 |
| 16×18 |
1.47 |
0.59 |
0.25 |
0.18 |
0.13 |
0.1 |
180 |
(注1):上記数値において、破壊圧力は測定値、常用圧力は推奨値です。また曲げ半径は加工容易な目安値です。
(注2): いずれの数値も保障値ではありません。
|
| |
株式会社ハギテック : TEL 043-423-8741
