P.3388

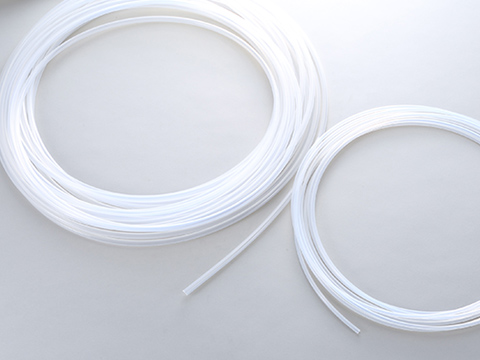

| FEPチューブ |
|
| 958 |
 |
■特長
FEPをチューブ状に成形した製品です。 |
|
|
○寸法表
| FEPチューブ |
| 型式 |
内径×外径
(mm) |
外径
(mm) |
肉厚
(mm) |
長さ(m) |
許容差 |
| 外径(mm) |
肉厚(mm) |
長さ(mm) |
| ＜ミリサイズ＞ |
| 958-14-01 |
2.0×3.0 |
3.0 |
0.5 |
10m |
±0.10 |
±0.08 |
-0 |
| 958-14-02 |
50m |
| 958-14-03 |
100m |
| 958-14-04 |
2.0×4.0 |
4.0 |
1.0 |
10m |
±0.10 |
| 958-14-05 |
50m |
| 958-14-06 |
100m |
| 958-14-07 |
3.0×4.0 |
4.0 |
0.5 |
10m |
±0.08 |
| 958-14-08 |
50m |
| 958-14-09 |
100m |
| 958-14-10 |
4.0×6.0 |
6.0 |
1.0 |
10m |
±0.10 |
| 958-14-11 |
50m |
| 958-14-12 |
100m |
| 958-14-13 |
6.0×8.0 |
8.0 |
1.0 |
10m |
| 958-14-14 |
50m |
| 958-14-15 |
100m |
| 958-14-16 |
8.0×10.0 |
10.0 |
1.0 |
10m |
±0.13 |
| 958-14-17 |
50m |
| 958-14-18 |
100m |
| 958-14-19 |
10.0×12.0 |
12.0 |
1.0 |
10m |
| 958-14-20 |
50m |
| 958-14-21 |
100m |
| 958-14-22 |
12.0×14.0 |
14.0 |
1.0 |
10m |
±0.15 |
| 958-14-23 |
50m |
| 958-14-24 |
100m |
| 958-14-25 |
14.0×16.0 |
16.0 |
1.0 |
10m |
±0.18 |
| 958-14-26 |
50m |
| 958-14-27 |
100m |
| 958-14-28 |
20.0×24.0 |
24.0 |
2.0 |
10m |
±0.20 |
±0.15 |
| 958-14-29 |
50m |
| 958-14-30 |
100m |
| 958-14-31 |
26.0×30.0 |
30.0 |
2.0 |
10m |
±0.20 |
| 958-14-32 |
50m |
| 958-14-33 |
100m |
（注）:上記以外のサイズの生産もご相談に応じます。
|
|
FEPチューブの耐圧力値
| 呼称寸法(mm) |
破壊圧力(MPa) |
常用圧力(MPa) |
最小曲げ半径
(mm) |
熱曲げ
限界半径
(mm) |
| 内径×外径 |
25℃ |
50℃ |
100℃ |
150℃ |
200℃ |
| 2×4 |
9.9 |
2.63 |
2.49 |
1.68 |
1.21 |
0.91 |
20 |
10 |
| 4×6 |
5.9 |
1.31 |
1.25 |
0.84 |
0.61 |
0.46 |
35 |
15 |
| 6×8 |
4.3 |
0.88 |
0.83 |
0.56 |
0.4 |
0.3 |
60 |
20 |
| 8×10 |
3.3 |
0.66 |
0.62 |
0.42 |
0.3 |
0.23 |
100 |
25 |
| 10×12 |
2.7 |
0.53 |
0.5 |
0.34 |
0.24 |
0.18 |
150 |
30 |
| 3.95×6.35 |
6.9 |
1.59 |
1.52 |
1.02 |
0.74 |
0.55 |
30 |
15 |
| 6.33×9.53 |
5.9 |
1.33 |
1.26 |
0.85 |
0.61 |
0.46 |
60 |
20 |
| 9.50×12.70 |
4.2 |
0.88 |
0.84 |
0.56 |
0.41 |
0.31 |
95 |
25 |
| 15.80×19.00 |
2.8 |
0.53 |
0.51 |
0.34 |
0.25 |
0.18 |
235 |
50 |
| 22.2×25.40 |
2 |
0.38 |
0.36 |
0.24 |
0.17 |
0.13 |
370 |
80 |
(注1):上記数値において、破壊圧力は測定値、常用圧力は推奨値です。また曲げ半径は加工容易な目安値(熱曲げ限界半径は曲げ治具使用)です。
(注2):いずれの数値も保障値ではありません。
|
| |
