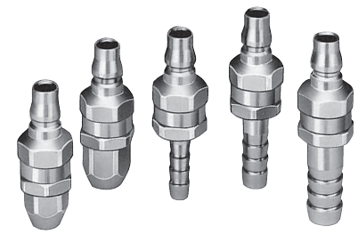

パージプラグ|株式会社ハギテック

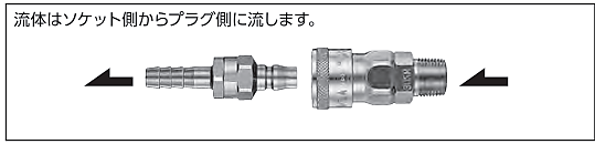

■特長
●「カプラ」の分離時にプラグ側のホース内残圧を徐々に排出するので、
　不快な音とホース反動現象を解消します。
●独自設計の排気方式によって、残圧は短時間に静かに排気。
●独特のシンプルな残圧排気（パージ）弁構造を採用しているため、
　機能劣化が起きにくい。
●使用圧力が高い場合や、長いホースを使用する場合でも、安心して
　使用できます。
注：本品は逆止弁ではありません。

＜仕様＞

本体材質		鋼鉄（ニッケルめっき
適用流体		空気
取付サイズ	ホース取付用	1/4・3/8・1/2
	ウレタンホース取付用（内径x外径）	φ6.5×φ10・φ8.5×φ12.5
最高使用圧力		1.0 MPa (10kgf/cm2)
耐圧力		1.5 MPa (15kgf/cm2)
真空用途適合性		使用不可
バルブ構造		パージバルブ

互換性

「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ（400型・600型・800型を除く）、「ナットカプラ」シリーズの各製品と接続できます。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

ウレタンホース取付用

9～11N・ｍ(92～112kfg・㎝)

※ウレタンホース取付用は、ナット端部まで締め付けてください。
※ウレタンホース取付用は締め付けを容易にするため、ナット内径（ねじ部およびホース接触部）に
　鉱物油系グリースを塗布することを推奨します

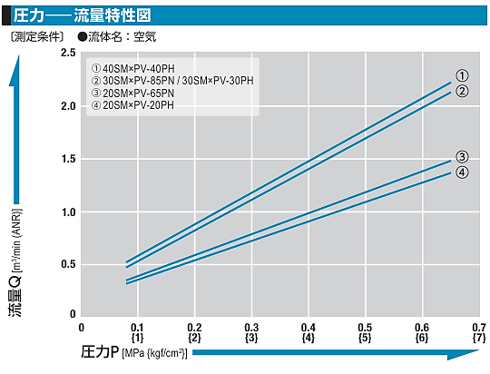

プラグ

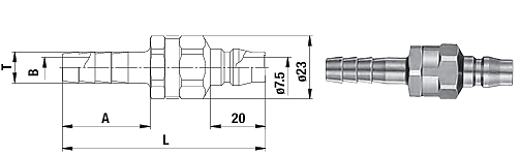

■ホース取付用（PH型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	A	φB	φT
PV-20PH	1/4	59	(70)	28	5	8.4
PV-30PH	3/8	62	(74)	32	7.5	11.3
PV-40PH	1/2	76	(77)	35	9	14.8

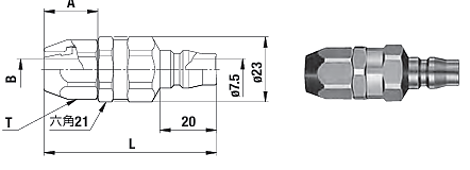

■ウレタンホース取付用（PN型）

製品型式	相手側ホースサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ (mm)	質量(g)	L	A	T	φB
PV-65PN	φ6.5×φ10	71	(59)	17	六角17	5.3
PV-85PN	φ8.5×φ12.5	78	(61)	19	六角19	7.5
