■特長

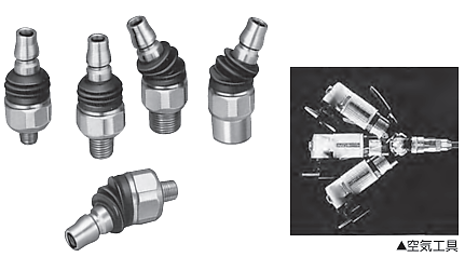

●空気工具・機器類のホース接続用首振りプラグ。手元角度が自由自在（屈曲範囲70°）になるので、
　狭い場所や上向きの作業でも工具類が楽に使用できます。
●屈曲部を潤滑性樹脂で補強しているため、屈曲動作は滑らかで、耐久性に優れています。
●ゴミ、切り粉の侵入を防止するダストカバー付き。

＜仕様＞

本体材質	鋼鉄（ニッケルめっき
適用流体	空気
取付ねじサイズ	R 1/8・R 1/4・R 3/8、G 1/4
最高使用圧力	1.0 MPa (10kgf/cm2)
耐圧力	1.5 MPa (15kgf/cm2)
真空用途適合性	使用不可
バルブ構造	片路開閉型

互換性

「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。「ハイカプラ」シリーズ（400型・600型・800型を除く）、「ナットカプラ」シリーズの各製品と接続できます。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	R1/8	R1/4	R3/8
トルク	7N・ｍ(71kfg・㎝)	14N・ｍ(143kfg・㎝)	22N・ｍ(224kfg・㎝)

プラグ

■めねじ取付用（PM型）

製品型式	相手側ホースサイズ	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ	質量(g)	L	A	φT	ФВ
PVR-400SH	1/2	380	(105)	36	15	9.5
PVR-600SH	3/4	361	(109)	45	21	14
PVR-800SH	1	440	(118)	55	27	16

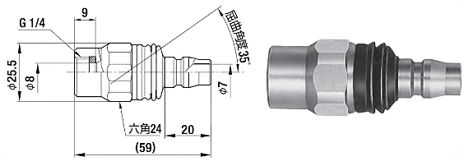

■おねじ取付用

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
			L	ФB	T
TS-20PFF	G 1/4	77	(59)	8	G 1/4
