ロータリー式フルプローラインカプラ|株式会社ハギテック

■特長

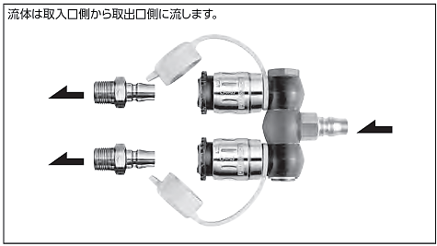

●1本の配管から同時に複数の空気を取り出すことが
　できます。
●空気の取出方向が360°自由自在。
●作業に合わせて2分岐用（RT型）と3分岐用（RE型）が
　選べます。

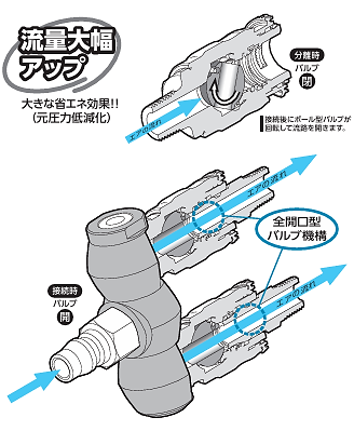

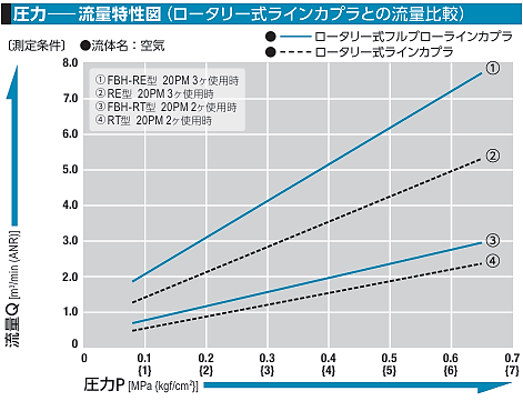

●低圧損・大流量を実現。ロータリー式ラインカプラRT型・
　RE型と比較し、最大で約40～50％の流量アップ。
●接続・分離時はバルブが閉止、内圧ゼロの状態で
　スムーズ操作。

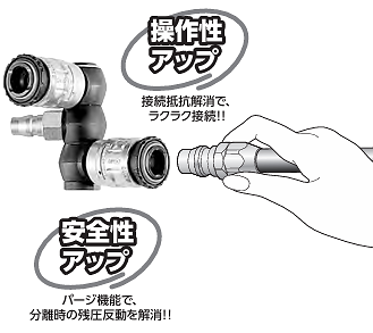

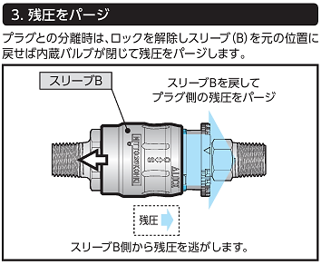

●分離時はプラグ側の残圧を排気、不快音や反動を
　解消。

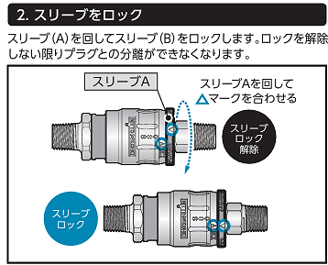

●不意の分離を防止する分離防止機構を内蔵。
●接続状態のままでバルブの開閉操作が可能。

＜仕様＞

本体材質	亜鉛合金
適用流体	空気
サイズ	RT型（ 2分岐配管用）		RE型（ 3分岐配管用）
	取入口	プラグ（20PFF）	取入口	R 1/2
	取出口	フルブローカプラ	取出口	フルブローカプラ
最高使用圧力	1.5 MPa (15kgf/cm2)
耐圧力	2.0 MPa (20kgf/cm2)
真空用途適合性	使用不可
バルブ構造	片路開閉型

互換性

「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
※一部の樹脂製（ハイカプラ250（生産中止品））プラグとは互換性がありません。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	R1/2
トルク	30N・ｍ(306kfg・㎝)

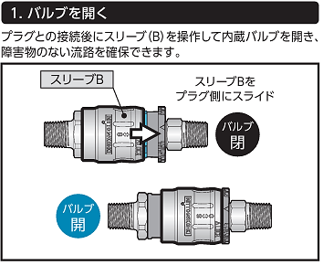

■フルブローカプラの機能

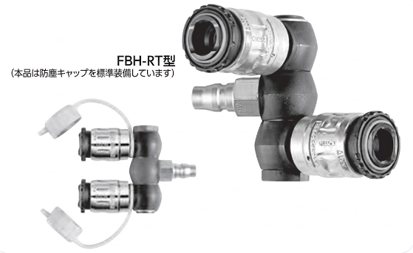

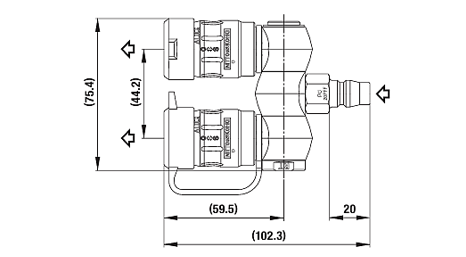

■２分岐配管用

製品型式	FBH-RT

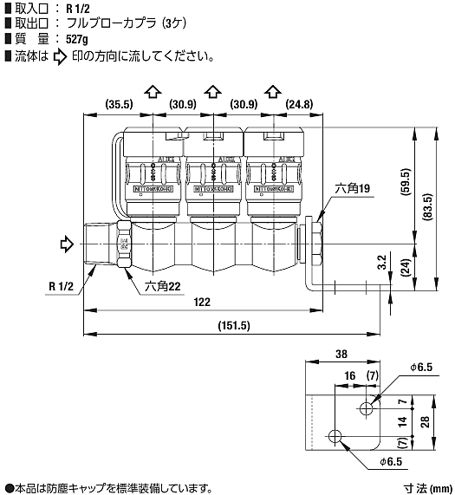

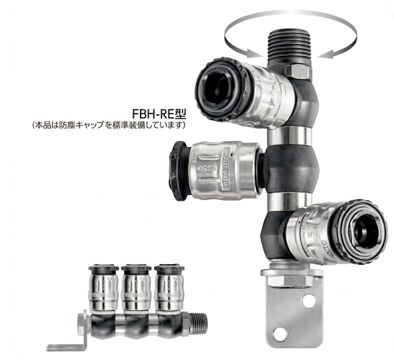

■3分岐配管用

製品型式	FBH-RE
