パージハイカプラ|株式会社ハギテック

■特長

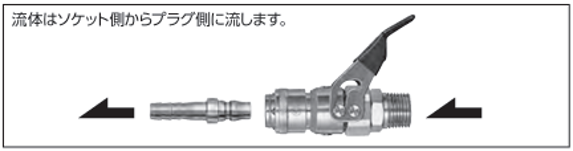

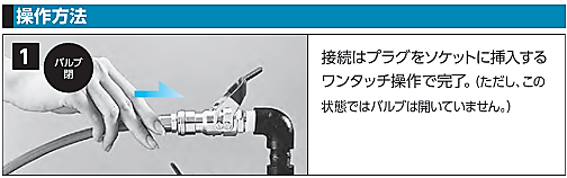

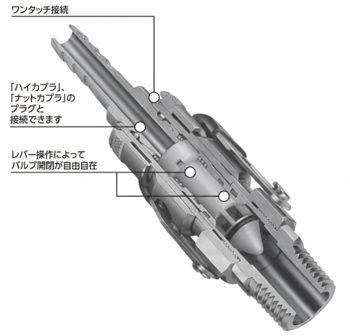

●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
ソケットの内圧の影響を受けません。

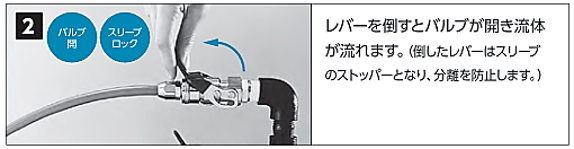

●接続後でも独自のレバー操作によってバルブの開閉が自由自在。

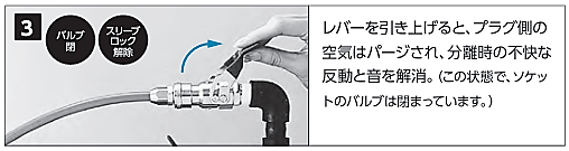

●分離時には、レバー操作でプラグ側配管部の空気を排出し、
不快な反動と音を解消。
●プラグを接続しないと、レバー操作ができずバルブが開かない安心設計。

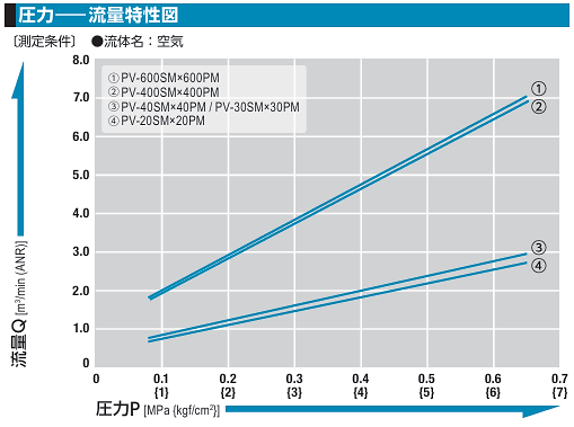

＜仕様＞

本体材質		真ちゅう（クロムめっき）
適用流体		空気
取付サイズ	ねじ用	R 1/4・R 3/8・R 1/2・R 3/4
最高使用圧力		1.0 MPa (10kgf/cm2)
耐圧力		1.5 MPa (15kgf/cm2)
真空用途適合性		使用不可
バルブ構造		片路開閉型

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	PV-20SM	PV-30SM	PV-40SM	PV-400SM	PV-600SM
トルクN・m{kgf・㎝}	9 {92}	11 {112}	30 {306}	30 {306}	50 {510}

互換性

20型・30型・40型は「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。 400型・600型は「ハイカプラ」の400型・600型・800型と接続できます。

ソケット

■ホース取付用（SH型）

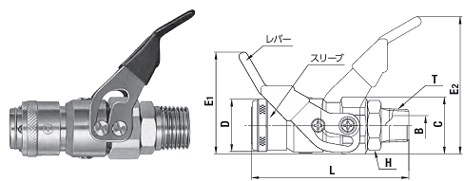

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	ΦD	E1	E2	H	ФC	T	ΦB
PV-20SM	Rc 1/4	225	(79)	26.5	(50.5)	(70)	六角22	29	R 1/4	7
PV-30SM	Rc 3/8	229	(80)	26.5	(50.5)	(70)	六角22	29	R 3/8	10
PV-40SM	Rc 1/2	235	(82)	26.5	(50.5)	(70)	六角22	29	R 1/2	14
PV-400SM	Rc 1/2	411	(94)	35	(61.5)	(82)	六角30	37.5	R 1/2	13
PV-600SM	Rc 3/4	424	(97)	35	(61.5)	(82)	六角30	37.5	R 3/4	18
