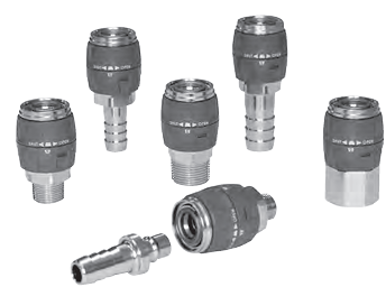

パージハイカプラ PVR型|株式会社ハギテック

■特長

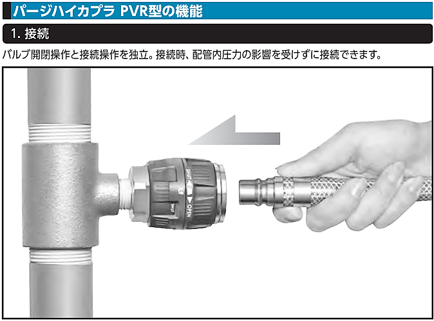

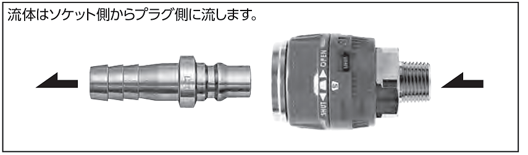

●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
　ソケットの内圧の影響を受けません。
●不意の分離を防止する分離防止機構を内蔵。

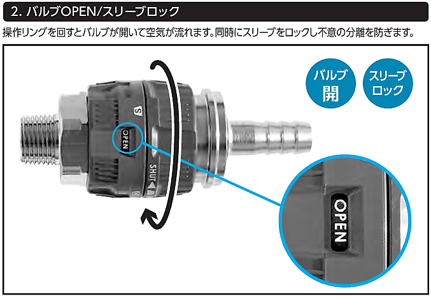

●スリーブをロックすると同時にバルブが開き空気が流れます。

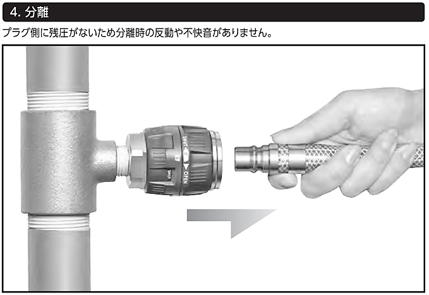

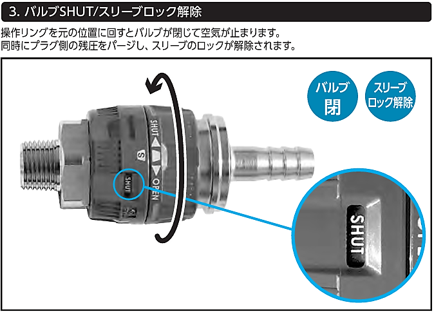

●分離時はスリーブロック解除とともにバルブが閉じ、
　プラグ側の残圧を排気、不快音や反動を解消。
●接続状態のままでバルブの開閉操作が可能。
●「ハイカプラ」のプラグ（400型・600型・800型）と接続可能。

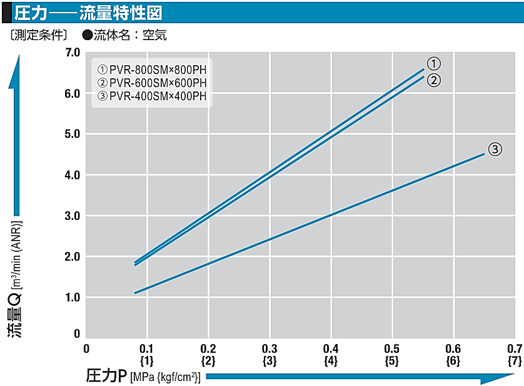

＜仕様＞

本体材質		亜鉛合金（一部真ちゅう・他）
適用流体		空気
取付サイズ	ねじ用	R 1/2～R 1、Rc 1/2～Rc 1
	ホース取付用	1/2～1ホース
最高使用圧力		1.5 MPa (15kgf/cm2)
耐圧力		2.0 MPa (20kgf/cm2)
真空用途適合性		使用不可
バルブ構造		片路開閉型

互換性

「ハイカプラ」の400型・600型・800型と接続できます。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+60℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	R 1/2・Rc 1/2	R 3/4・Rc 3/4	R 1・Rc 1
トルク	30N・ｍ(306kfg・㎝)	50N・ｍ(510kfg・㎝)	65N・ｍ(663kfg・㎝)

ソケット

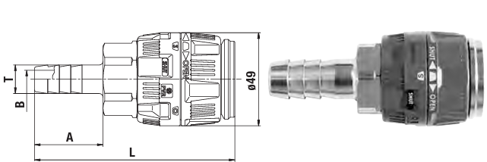

■ホース取付用（SH型）

製品型式	相手側ホースサイズ	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ	質量(g)	L	A	φT	ФВ
PVR-400SH	1/2	380	(105)	36	15	9.5
PVR-600SH	3/4	361	(109)	45	21	14
PVR-800SH	1	440	(118)	55	27	16

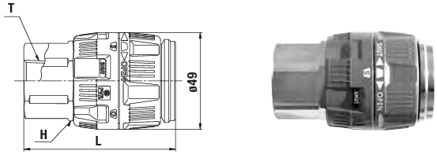

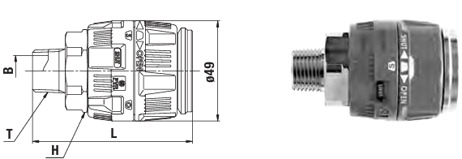

■めねじ取付用（SM型）

製品型式	相手側ホースサイズ	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ	質量(g)	L	H	T	ФВ
PVR-400SM	Rc 1/2	327	(78)	六角35	R 1/2	14
PVR-600SM	Rc 3/4	345	(82)	六角35	R 3/4	18
PVR-800SM	Rc 1	374	(84)	六角35	R1	24

■おねじ取付用（SF型）

製品型式	相手側ホースサイズ	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ	質量(g)	L	H	T
PVR-400SF	R 1/2	394	(76)	六角35	Rc 1/2
PVR-600SF	R 3/4	370	(77)	六角35	Rc 3/4
PVR-800SF	R1	440	(82)	六角41	Rc 1
