フルブローカプラ|株式会社ハギテック

■特長

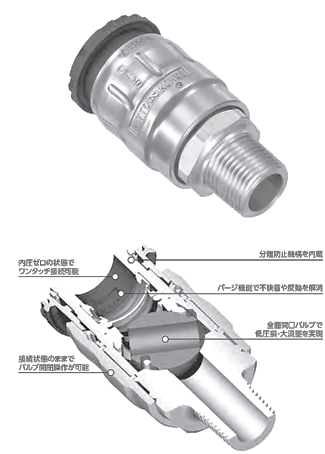

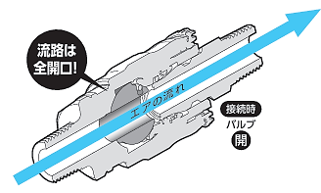

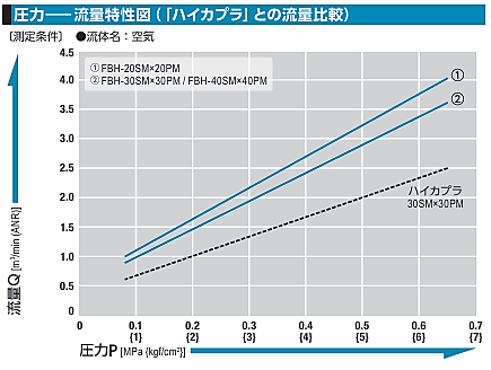

●低圧損・大流量を実現。「ハイカプラ」と比較し、最大で約40％の流量アップ。

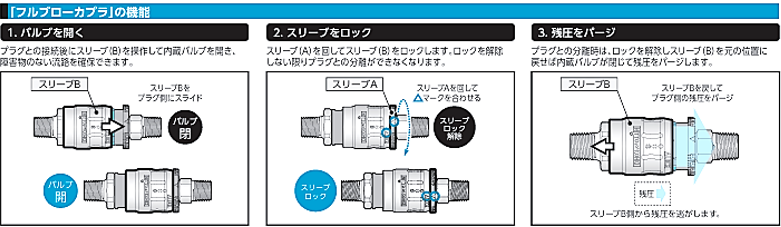

●接続・分離時はバルブが閉止、内圧ゼロの状態でスムーズ操作。
●分離時はプラグ側の残圧を排気、不快音や反動を解消。
●不意の分離を防止する分離防止機構を内蔵。
●接続状態のままでバルブの開閉操作が可能。
●従来型「ハイカプラ」と比べて30～45％の軽量化
注：打撃工具・振動工具に直接接続することは避けてください

＜仕様＞

本体材質		アルミニウム合金
適用流体		空気
取付サイズ	ねじ用	R1/4～R1/2、Rc1/4～Rc1/2
	ゴムホース取付用	1/4～1/2ホース
	ウレタンホース取付用（内径x外径）	φ6.5xφ10、φ8xφ12、φ8.5xφ12.5、φ11xφ16
最高使用圧力		1.0 MPa (10kgf/cm2)
耐圧力		1.5 MPa (15kgf/cm2)
真空用途適合性		使用不可
バルブ構造		片路開閉型

互換性

「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。
「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
※一部の樹脂製（ハイカプラ250（生産中止品））プラグとは互換性がありません。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+80℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	R 1/4 ・ Rc 1/4	R3/8 ・ Rc 3/8	R1/2 ・ Rc 1/2
トルク	14N・ｍ(143kfg・㎝)	22N・ｍ(224kfg・㎝)	60N・ｍ(612kfg・㎝)

推奨締付トルク範囲

ウレタンホース取付用

9～11N・ｍ(92～112kfg・㎝)

※ウレタンホース取付用は、ナット端部まで締め付けてください。
※ウレタンホース取付用は締め付けを容易にするため、ナット内径（ねじ部およびホース接触部）に
　鉱物油系グリースを塗布することを推奨します

ソケット

■ゴムホース取付用（SH型）

製品型式	相手側ホースサイズ	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ	質量(g)	L	A	φT	ФВ

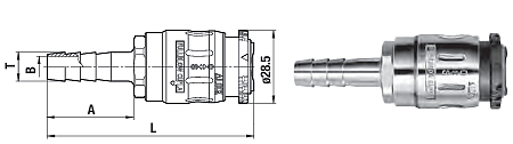

FBH-20SH	1/4	70	(77)	30	9	5.5
FBH-30SH	3/8	74	(81)	34	11.3	8
FBH-40SH	1/2	85	(83)	36	15	10

■めねじ取付用（SM型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	H	T	ФВ

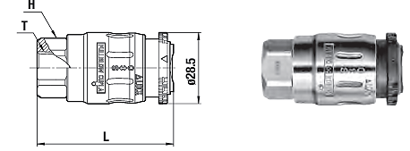

FBH-20SM	Rc 1/4	71	(62)	六角22	R 1/4	8
FBH-30SM	Rc 3/8	75	(62)	六角22	R 3/8	11
FBH-40SM	Rc 1/2	86	(66)	六角22	R 1/2	15

■おねじ取付用（SF型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	H	T

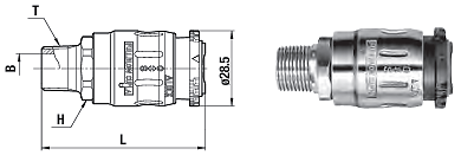

FBH-20SF	R 1/4	77	(54.5)	六角22	Rc 1/4
FBH-30SF	R 3/8	69	(54.5)	六角22	Rc 3/8
FBH-40SF	R 1/2	90	(61)	六角26	Rc 1/2

■ウレタンホース取付用（SN型）

製品型式	相手側ホースサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側ホースサイズ (mm)	質量(g)	L	H	T	ФВ

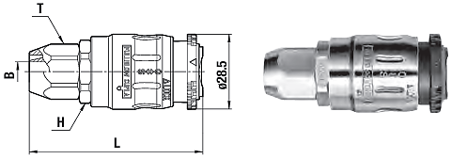

FBH-65SN	46.5×Ф10	64	(64)	六角22	六角17	5.5
FBH-80SN	8×Ф12	67	(66)	六角22	六角19	7.5
FBH-85SN	Ф8.5×12.5	68	(66)	六角22	六角19	7.5
FBH-110SN	11×Ф16	86	(71)	六角26	六角24	10
