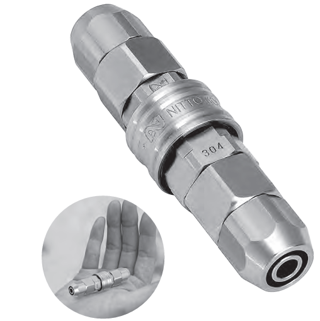

コンパクトカプラ|株式会社ハギテック

■特長
●ソケット・プラグに自動開閉バルブを内蔵。
●最大径17.5mmのコンパクトサイズ。
●温調配管・理化学機器に対応。
●本体材質はステンレス製と真ちゅう製で耐食性に優れています。
　ステンレス製はSUS304採用。

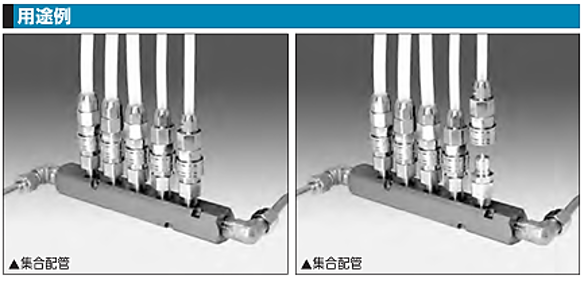

●4種類の取付形状で、幅広い配管用途に対応
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。
　使用流体が水の場合はご注意ください。

＜仕様＞

本体材質		真鍮・ステンレス鋼（SUS304）
適用流体		空気、水
取付サイズ	ねじ用	R1/8、Rc1/8
	チューブ取付用（内径x外径）	ポリアミドチューブ：φ4xφ6、φ6xφ8 ポリオフィレフィンチューブ：φ4xφ6、φ6xφ8 フッ素樹脂チューブ：φ4xφ6、φ6xφ8
最高使用圧力		1.0 MPa (10kgf/cm2)
耐圧力		1.5 MPa (15kgf/cm2)
真空用途適合性		接続時：使用可能 1.3x10-1Pa (1x10-3mmHg)

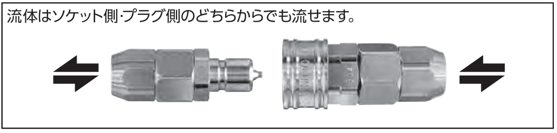

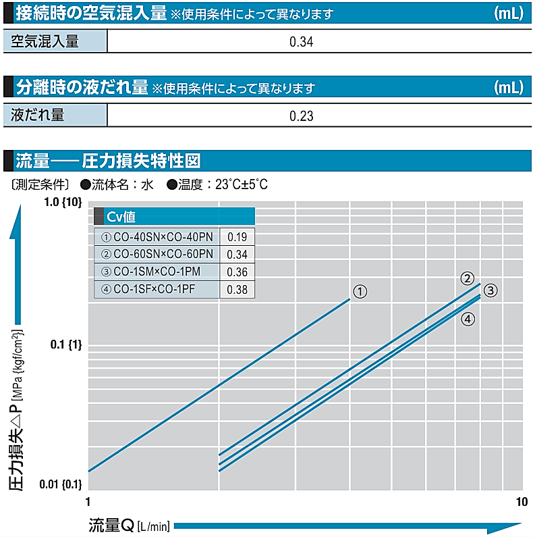

バルブ構造		両路開閉型（液だれ低減型）

※チューブ取付用は、使用するチューブの材質・製作公差によって圧力・温度仕様は異なります。

シール材質	表示記号	使用温度範囲	備考
ふっ素ゴム	FKM	-20℃～+180℃	標準材質
エチレンプロピレンゴム	EPDM	-40℃～+150℃	標準材質

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ		R 1/8 ・ Rc 1/8	チューブ取付用
トルク	真鍮	5N・ｍ(51kfg・㎝)	5N・ｍ(51kfg・㎝)
トルク	ステンレス	9N・ｍ(92kfg・㎝)	7N・ｍ(7kfg・㎝)

プラグ

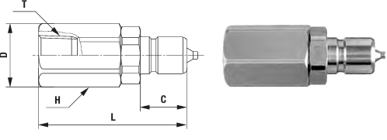

■めねじ取付用（PM型）

製品型式	相手側取付	本体材質・質量(g)		寸法(mm)
製品型式	ねじサイズ	真鍮	ステンレス鋼	L	C	φD	H	T
CO-1PM	Rc 1/8	20	19	(36)	11.3	15.5	六角14	R 1/8

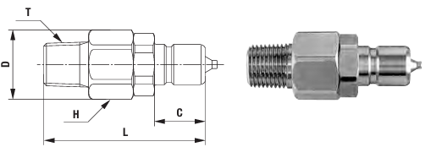

■おねじ取付用（PF型）

製品型式	相手側取付	本体材質・質量(g)		寸法(mm)
製品型式	ねじサイズ	真鍮	ステンレス鋼	L	C	φD	H	T
CO-1PF	R 1/8	25	23	(36)	11.3	15.5	六角14	Rc 1/8

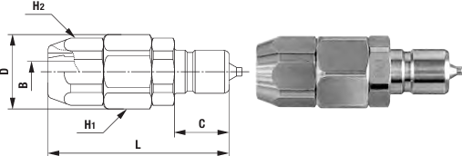

■チューブ取付用（PN型）

製品型式	相手側チューブサイズ (mm)	本体材質・質量(g)		寸法(mm)
製品型式	相手側チューブサイズ (mm)	真鍮	ステンレス鋼	L	C	φD	H	H2	φB
CO-40PN	Ф4×Ф6	23	22	(38.5)	11.3	15.5	六角14	六角10	2.5
CO-60PN	Ф6×Ф8	25	24	(37.5)	11.3	15.5	六角14	六角13	4.2

ソケット

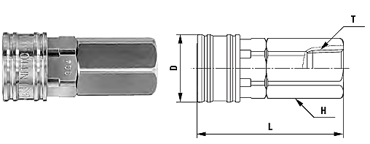

■めねじ取付用（SM型）

製品型式	相手側取付	本体材質・質量(g)		寸法(mm)
製品型式	ねじサイズ	真鍮	ステンレス鋼	L	φD	H	T
CO-1SM	Rc 1/8	34	32	(38)	17.5	六角14	R 1/8

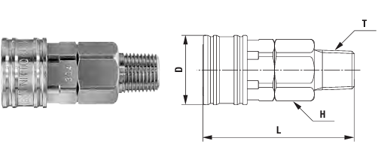

■おねじ取付用（SF型）

製品型式	相手側取付	本体材質・質量(g)		寸法(mm)
製品型式	ねじサイズ	真鍮	ステンレス鋼	L	φD	H	T
CD-1SF	R 1/8	39	36	(38)	17.5	六角14	Rc 1/8

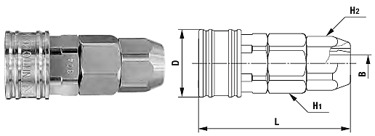

■チューブ取付用（SN型）

製品型式	相手側チューブサイズ (mm)	本体材質・質量(g)		寸法(mm)
製品型式	相手側チューブサイズ (mm)	真鍮	ステンレス鋼	L	φD	H１	H2	φB
CO-40SN	Ф4×Ф6	38	35	(40.5)	17.5	六角14	六角10	2.5
CO-60SN	Ф6×Ф8	40	37	(39.5)	17.5	六角14	六角13	4.2
