スモールカプラ　低圧用　＜空圧・理化学機器配管用＞ 106

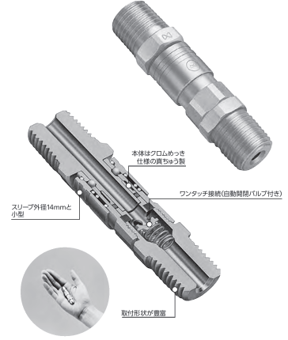

■特長
●スリーブ外径14mmのコンパクトタイプで、機器の小型化・モジュール化に適しています。

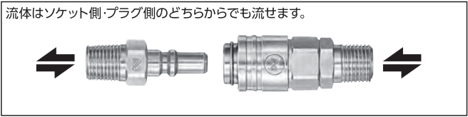

●ワンタッチ接続： プラグをソケットに押し込むだけで簡単に接続できます。
●本体部にはクロムめっきを施した真ちゅうを採用しており、安定した性能を発揮します。
●空圧機器、理化学機器、医療機器など、多様な配管用途に対応できるよう各種の取付形状を豊富に揃えています。
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。
　使用流体が水の場合はご注意ください。
＜仕様＞
本体材質 カプラ：真ちゅう（クロムめっき）
チューブフィッター部：真ちゅう（ニッケルめっき）および樹脂
適用流体 空気、水
取付サイズ ねじ用 R1/8、R1/4、Rc1/8
ホース取付用
（内径x外径）		 ポリアミドホース：φ4xφ6、φ4.5xφ6
ウレタンホース：：φ4xφ6
チューブ取付用
※1ﾁｭｰﾌﾞﾌｨｯﾀｰ付き		 ポリウレタンチューブ：外径φ6±0.1・φ8±0.15
ポリアミドチューブ：外径φ6＋0.05/-0.08・φ8＋0.05/-0.1
フッ素樹脂チューブ：外径φ6±0.07・φ8±0.07
最高使用圧力 1.0 MPa (10kgf/cm2)
耐圧力 1.5 MPa (15kgf/cm2)
真空用途適合性 接続時：使用可能 53.0 kPa (400mmHg)
バルブ構造 片路開閉型
※上記の仕様は「カプラ」に関する仕様です。使用するチューブの材質および温度によって
　最高使用圧力・耐圧力・使用温度範囲が異なります。
※1ソフトポリウレタン、ソフトナイロンなど極軟質チューブを接続する際は、接続する側の
　チューブ内径にメーカー指定のインサートリングを必ず使用してください。

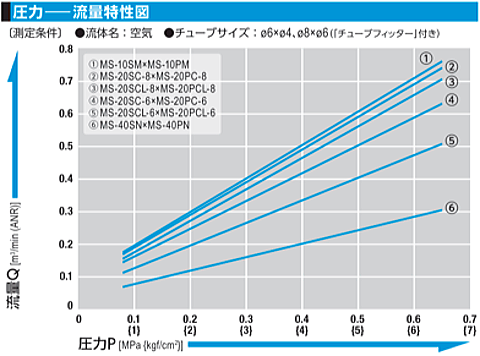

シール材質 表示記号 使用温度範囲 備考
ニトリルゴム NBR -20℃～+80℃ 標準材質
※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク
取付ねじサイズ R 1/8 ・ Rc 1/8 R 1/4 ホース取付用
トルク 5N・ｍ(51kfg・㎝) 9N・ｍ(92kfg・㎝) 5N・ｍ(51kfg・㎝)


プラグ
■ホース取付用（PN型）

製品型式 相手側ホースサイズ
(mm)		 質量(g) 寸法(mm)
L C φD H1 H2 φB
MS-40PN ポリアミド φ4xφ6 11 (31) 15.2 11 六角10 六角10 2.5
MS-45PN ポリアミド φ4.5xφ6
ウレタン φ4xφ6		 11 (31) 15.2 11 六角10 六角10 3.0

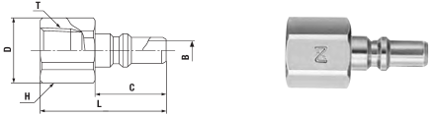

■めねじ取付用（PM型）

製品型式 相手側取付
ねじサイズ		 質量(g) 寸法(mm)
L φD C H T φB
MS-10PM Rc 1/8 9 (28.5) 12 15.2 六角11 R 1/8 4
MS-20PM Rc 1/4 20 (32.5) 15.2 15.2 六角14 R 1/4 4

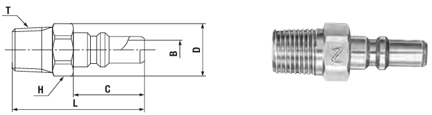

■おねじ取付用（PF型）
製品型式 相手側取付
ねじサイズ		 質量(g) 寸法(mm)
L φD C H T φB
MS-10PF R 1/8 11 (27) 14 15.2 六角13 Rc 1/8 4

■チューブフィッター付き（PC型)
製品型式 相手側チューブサイズ
(mm)		 質量(g) 寸法(mm)
L C φE H φT φB
MS-20PC-6 外径φ6 27 (40.5) 15.2 17.5 六角16 10.3 4
MS-20PC-8 外径φ8 31 (40.5) 15.2 17.5 六角16 13.5 4

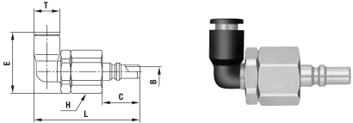

■チューブフィッター付き（PCL型)
製品型式 相手側チューブサイズ
(mm)		 質量 (g) 寸法 (mm)
L C E H φT φB
MS-20PCL-6 外径φ6 28 (43) 15.2 -24.8 六角16 10.5 4
MS-20PCL-8 外径φ8 32 (46.5) 15.2 -31.8 六角16 13.5 4


ソケット

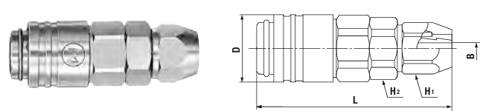

■ホース取付用（SN型）

製品型式 相手側チューブサイズ
(mm)		 質量 (g) 寸法(mm)
L φD H1 H2 T φB
MS-40SN ポリアミド φ4xφ6 27 (40.8) 14 六角10 六角12 - 2.5
MS-45SN ポリアミド φ4.5xφ6
ウレタン φ4xφ6		 27 (40.8) 14 六角10 六角12 - 3

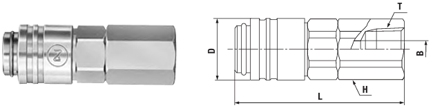

■めねじ取付用（SM型）

製品型式 相手側チューブサイズ
(mm)		 質量 (g) 寸法(mm)
L φD H T φE φB
MS-10SM Rc 1/8 24 (36.8) 14 六角12 R 1/8 13.2 4
MS-20SM Rc 1/4 34 (40.8) 14 六角14 R 1/4 15.2 4

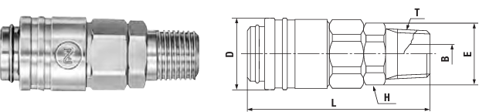

■おねじ取付用（SF型）

製品型式 相手側チューブサイズ
(mm)		 質量 (g) 寸法(mm)
L φD H T T φB
MS-10SF R 1/8 30 (38.8) 14 六角13 Rc 1/8 - 4

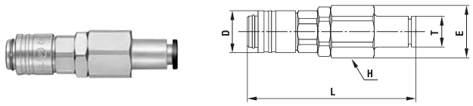

■チューブフィッター付き（SC型)

製品型式 相手側チューブサイズ
(mm)		 質量 (g) 寸法(mm)
L φD H φE φT
MS-20SC-6 外径φ6 46 (56.3) 14 六角16 17.5 10.3
MS-20SC-8 外径φ8 51 (60.8) 14 六角16 17.5 13.5

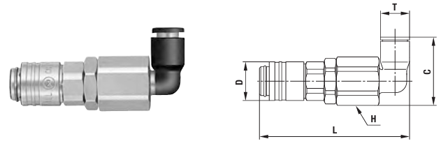

■チューブフィッター付き（SCL型)

製品型式 相手側チューブサイズ
(mm)		 質量(g) 寸法(mm)
L φD H C φT
MS-20SCL-6 外径φ6 48 (56.8) 14 六角16 -24.8 10.5
MS-20SCL-8 外径φ8 50 (59.8) 14 六角16 -31.8 13.5

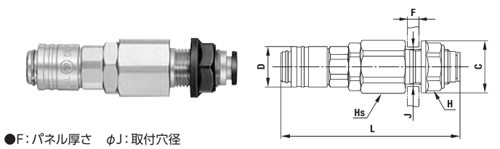

■チューブフィッター付き パネル取付用（SCB型)

製品型式 相手側チューブサイズ
(mm)		 質量
(g)		 寸法(mm)
L φD Hs H φC F φJ
MS-20SCB-6 外径φ6 58 (61.3) 14 六角17 六角15 18 7以下 12.5+0.3/0
MS-20SCB-8 外径φ8 59 (62.8) 14 六角17 六角18 21 8以下 15.5+0.3/0

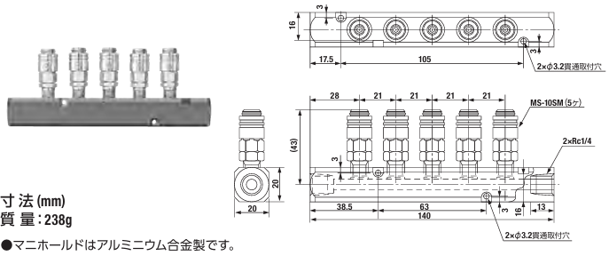

■スモールラインカプラ ５分岐配管用（MS-5型)
