マイクロカプラステンレス|株式会社ハギテック

■特長

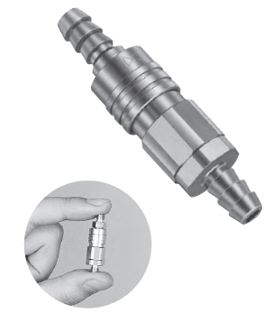

●スリーブ外径わずか9.5mmの小型・軽量タイプで、限られたスペースでの配管作業に最適です。

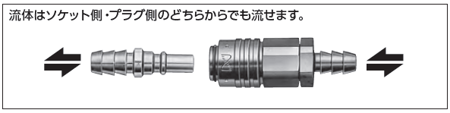

●ワンタッチ接続： プラグをソケットに押し込むだけで簡単に接続できます。
●自動開閉バルブ内蔵： 超小型ながらソケット側に自動開閉バルブを備えています。
●優れた耐食性： 本体はステンレス製で、耐食性に優れています。
●幅広い空圧用途に対応できるよう、各種の取付形状を標準化しています。
※ソケットとプラグの分離時にプラグ側配管から流体が流出します。
　使用流体が水の場合はご注意ください

＜仕様＞

本体材質		ステンレス鋼（SUS304）
適用流体		空気、水
取付サイズ	ねじ用	R1/8、M5x0.8
	チューブ取付用	内径φ4チューブ
最高使用圧力		1.0 MPa (10kgf/cm2)
耐圧力		1.5 MPa (15kgf/cm2)
真空用途適合性		接続時：使用可能 53.0 kPa (400mmHg)
バルブ構造		片路開閉型

※上記の仕様は「カプラ」に関する仕様です。使用するチューブの材質および
　温度によって最高使用圧力・耐圧力・使用温度範囲が異なります。

シール材質	表示記号	使用温度範囲	備考
ニトリルゴム	NBR	-20℃～+80℃	標準材質（バルブは樹脂製）
ふっ素ゴム	FKM	-20℃～+180℃	受注生産品（バルブは金属製）

※使用可能な温度範囲は、使用条件によって異なります。

推奨最大締付トルク

取付ねじサイズ	M5x0.8	R1/8
トルク	1.3N・ｍ(51kfg・㎝)	7N・ｍ(51kfg・㎝)

プラグ

■チューブ取付用（PH型）

製品型式	相手側チューブサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側チューブサイズ (mm)	質量(g)	L	C	A	φH	φT	φB
MC-04PH	内径φ4	1.3	(19)	9.2	8	φ5.5	4.8	2.5

■めねじ取付用（PM型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	C	A	H	T	φB
MC-05PM	M5×0.8	2.2	(17)	9.2	4.5	六角8	M5×0.8	2.5

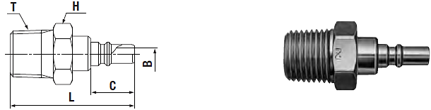

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	C	H	T	φB
MC-10PM	Rc 1/8	8.1	(26)	9.2	六角11	R 1/8	2.5

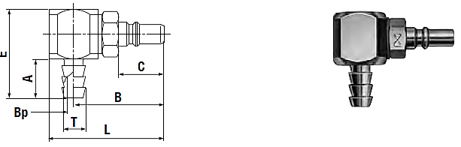

■チューブ取付用（PHL型）

製品型式	相手側チューブサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側チューブサイズ (mm)	質量(g)	L	C	A	B	E	φT	φBp
MC-04PHL	内径φ4	9.0	(23.3)	9.2	8	18.3	18	48	2.5

ソケット

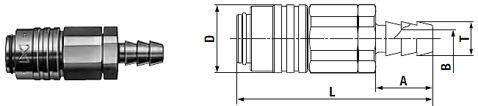

■チューブ取付用（SH型）

製品型式	相手側チューブサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側チューブサイズ (mm)	質量(g)	L	C	A	T	φB
MC-04SH	内径φ4	6.7	(27.5)	9.5	8	4.8	2.5

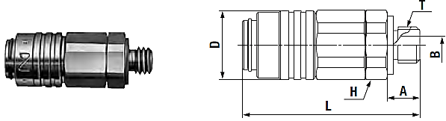

■めねじ取付用（SM型）

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	φD	A	T	H	φB
MC-05SM	M5×0.8	6.8	(24.5)	9.5	4.5	M5×0.8	六角9	2.5

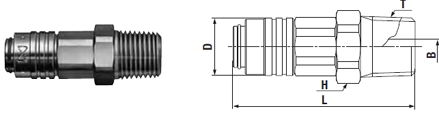

製品型式	相手側取付ねじサイズ	質量(g)	寸法(mm)
製品型式	相手側取付ねじサイズ	質量(g)	L	C	T	H	φB
MC-10SM	Rc 1/8	12.1	(30)	9.5	R1/8	六角11	3

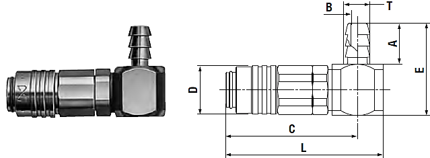

■チューブ取付用（SHL型）

製品型式	相手側チューブサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側チューブサイズ (mm)	質量(g)	L	C	E	A	φD	φT	φB
MC-04SHL	内径φ4	13.6	(30.8)	25.8	18	8	9.5	4.8	2.5

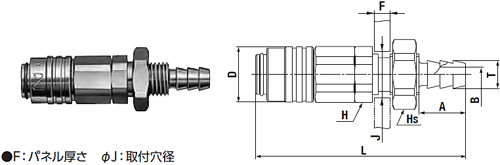

製品型式	相手側チューブサイズ (mm)	質量(g)	寸法(mm)
製品型式	相手側チューブサイズ (mm)	質量(g)	L	A	φD	φT	φB	Hs	φJ	H	F
MC-04SHB	内径φ4	10.6	(36)	8	9.5	4..8	2.5	六角11	7.1＋0.3	六角9	1.2～3.5
