PI　(ポリイミド)

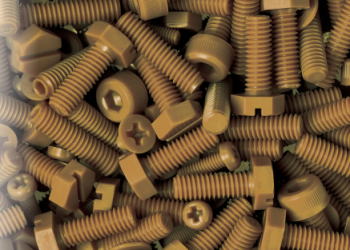

PI（ポリイミド）

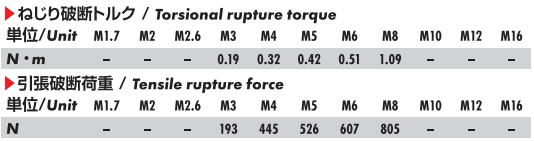

PI（ポリイミド）　グラフ		 極めて高い耐熱性に加え、優れた機械的性質や耐薬品性をもつスーパーエンジニアリングプラスチックです。大きく分けて「熱硬化タイプ」と「熱可塑タイプ」の2つの種類に分かれます。耐熱性、機械特性、電気絶縁性、耐薬品性等に優れた特性を持っています。半導体、電気電子部品、航空宇宙、自動車等の分野に採用、注目されている素材です。

連続使用温度：300℃/572°F
燃焼性：UL94　V-0



PI/CB 606
ポリイミド（プラビス）/六角穴付ボルト

PI/CB		 PI/CB 寸法図
606-PI/CB
M M3 M4 M5 M6 M8
ピッチ 0.5 0.7 0.8 1 1.25
D×H 5.5×3 7×4 8.5×5 10×6 13×8
B 2.5 3 4 5 6
L
(mm)		 6 10 10 ― ― ―
8 10 10 10 ― ―
10 10 10 10 10 10
12 10 10 10 10 10
16 10 10 10 10 10
20 10 10 10 10 10
30 10 10 10 10 10
40 10 10 10 10 10
販売単位
※こちらの製品は受注生産品です。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PI/CBで、M3のL8、数量：10個ご希望の場合
　606-PI/CB　M3-L8　10個

PI/NT 606
ポリイミド（プラビス）/六角ナット

PI/NT		 PI/NT　寸法図
606-PI/NT
M M3 M4 M5 M6 M8
ピッチ 0.5 0.7 0.8 1 1.25
B×H 5.5×2.4 7×3.2 8×4 10×5 13×6.5
- - 10 10 10 10 10
販売単位
※こちらの製品は受注生産品です。

 ●お問い合わせ方法
品番にネジサイズと、数量を記載してお問い合わせください。
例：606-PI/NTで、M3、数量：10個ご希望の場合
　606-PI/NT　M3　10個

PI/W 606
ポリイミド（プラビス）/ワッシャー

PI/W		 PI/W　寸法図
606-PI/W
呼び径 3 4 5 6 8
d×D 3.2×7 4.3×9 5.3×10 6.4×12.5 8.4×17
t 0.5 0.8 1 1.6 1.6
- - 10 10 10 10 10
販売単位
※こちらの製品は受注生産品です。

 ●お問い合わせ方法
品番にｄ×Ｄとｔを記入、数量を記載してお問い合わせください。
例：606-PI/Wで、ｄ×Ｄが3.2×7、ｔが0.5、数量：10個ご希望の場合
　606-PI/W　3.2-7-0.5　10個
