PTFE　(四フッ化エチレン樹脂)
PTFE

PTFE グラフ

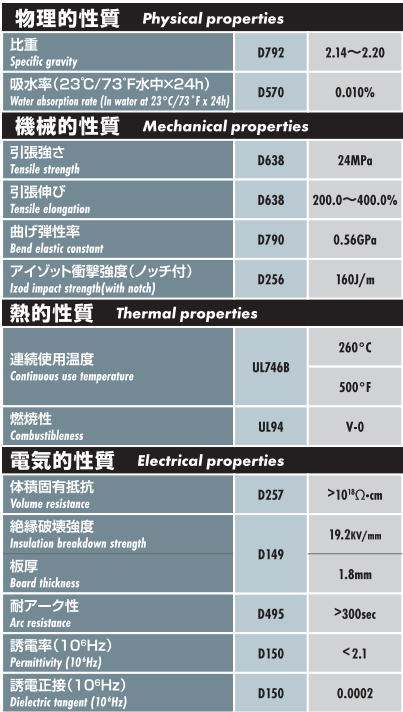

 ほとんどの化学薬品・溶剤に対して不活性なフッ素系プラスチックを代表する結晶性の素材です。耐熱性、電気的特性、潤滑性、非粘着性、耐薬品性、低摩擦性等、優れた特性を持っています。半導体、電気電子部品、化学、機械、宇宙開発等の幅広い分野に採用、注目されている素材です。

連続使用温度：260℃/500°F
燃焼性：UL94　V-0相当






PTFE/BT 606
四フッ化エチレン樹脂/六角ボルト

PTFE/BT		 PTFE/BT　寸法図
606-PTFE/BT
M M3 M4 M5 M6 M8 M10 M12
ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
B×H 5.5×2 7×2.8 8×3.5 10×4 13×5.5 17×7 19×8
L
(mm)		 6 10/100 - - - - - -
8 10/100 10/100 - - - - -
10 10/100 10/100 10/100 10/100 - - -
12 10/100 10/100 10/100 10/100 - - -
16 10/100 10/100 10/100 10/100 10/100 - -
20 10/100 10/100 10/100 10/100 10/100 10/50 -
25 - 10/100 10/100 10/100 10/100 10/50 10/50
30 - - 10/100 10/100 10/100 10/50 10/50
40 - - - 10/100 10/100 10/50 10/50
50 - - - - 10/100 10/50 10/50
60 - - - - - 10/50 10/50
70 - - - - - - 10/50
販売単位
※こちらの製品は受注生産品です。10個単位でも販売致します。

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PTFE/BTで、M3のL8、数量：100個ご希望の場合
　606-PTFE/BT　M3-L8　100個

PTFE/NT 606
四フッ化エチレン樹脂/六角ナット

PTFE/NT		 PTFE/NT　寸法図
606-PTFE/NT
M M3 M4 M5 M6 M8 M10 M12
 ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
B×H 5.5×2.4 7×3.2 8×4 10×5 13×6.5 17×8 19×10
- - 10/100 10/100 10/100 10/100 10/100 10/50 10/50
販売単位
※こちらの製品は受注生産品です。10個単位でも販売致します。

 ●お問い合わせ方法
品番にネジサイズと、数量を記載してお問い合わせください。
例：606-PTFE/NTで、M3、数量：100個ご希望の場合
　606-PTFE/NT　M3　100個

PTFE/NN 606
四フッ化エチレン樹脂/二面幅ナット

PTFE/NN		 PTFE/NN　図面
606-PTFE/NN
M M3 M4 M5 M6 M8 M10 M12
 ピッチ 0.5 0.7 0.8 1 1.25 1.5 1.75
S 5.5 7 8 10 13 16 19
D 7 8 9 12 15 18 22
B 2.4 3.2 4 5 6 8 10
- - 10/100 10/100 10/100 10/100 10/100 10/50 10/50
販売単位
※こちらの製品は受注生産品です。10個単位でも販売致します。

 ●お問い合わせ方法
品番にネジサイズと、数量を記載してお問い合わせください。
例：606-PTFE/NNで、M4、数量：100個ご希望の場合
　606-PTFE/NN　M4　100個

PTFE/W 606
PTFE/ワッシャー

PTFE/W		 PTFE/W　図面
606-PTFE/W
呼び径 3 4 5 6 8 10 12
 d×D 3.2×7 4.3×9 5.3×10 6.4×12.5 8.4×17 10.5×21 13×24
t 0.5 0.8 1 1.6 1.6 2 2.5
- - 100 100 100 100 100 50 50
販売単位
※こちらの製品は受注生産品です。

 ●お問い合わせ方法
品番にd×D、ｔを記入、数量を記載してお問い合わせください。
例：606-PTFE/Wで、d×Dが3.2×7、ｔが0.5、数量：100個ご希望の場合
　606-PTFE/W　3.2-7-0.5　100個
