PEEK　 (ポリエーテルエーテルケトン)　ガラス繊維30％　

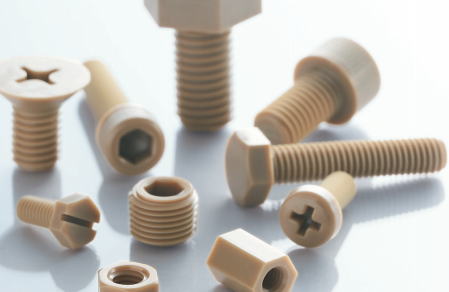

PEEK（ポリエーテルエーテルケトン）
 現在市販されている中で最高級の性能を有する半結晶性の熱可塑性スーパーエンジニアリングプラスチックです。
機械的強度、耐熱性、耐薬品性、耐摩耗性、難燃性、耐加水分解性、寸法安定性、低アウトガス等、優れた特性を持っています。半導体、電気電子部品、自動車、航空宇宙などの先端分野に採用、注目されている素材です。

連続使用温度：260℃/500°F
燃焼性：UL94　V-0

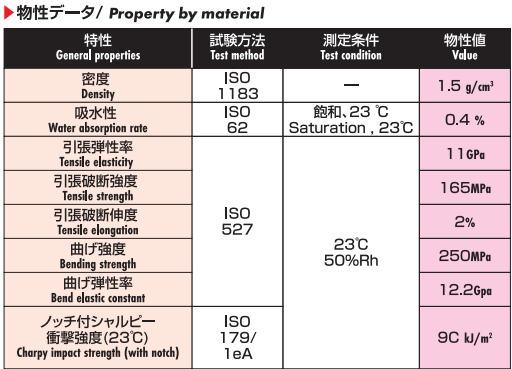

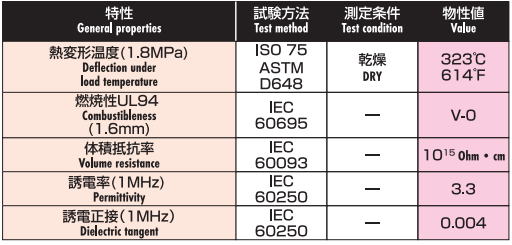

試験方法ASTM
ガラス繊維30％
PEEK/GF30/PH
606


ポリエーテルエーテルケトン/GF30(+)ナベ小ネジ

PEEK/GF30/PH		 PEEK/GF30/PH　図面
606-PEEK-GF30/PH
M M2 M3 M4
 ピッチ 0.4 0.5 0.7
D×H 3.5×1.3 5.5×2 7×2.6
L
(mm)		 4 100 100 ─
5 100 100 100
6 100 100 100
8 100 100 100
10 100 100 100
12 100 100 100
15 ─ 100 100
16 ─ 100 100
20 ─ 100 100
25 ─ 100 100
30 ─ ─ 100
40 ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/PHで、M2のL4、数量：100個ご希望の場合
　606-PEEK-GF30/PH　M2-L4　100個

ガラス繊維30％
PEEK/GF30/FH 606
ポリエーテルエーテルケトン/GF30（+）サラ小ネジ

PEEK/GF30/FH		 PEEK/GF30/FH　図面
606-PEEK-GF30/FH
M M2 M3 M4
 ピッチ 0.4 0.5 0.7
D 4 6 8
L
(mm)		 4 100 ─ ─
5 100 100 ─
6 100 100 100
8 100 100 100
10 100 100 100
12 ─ 100 100
15 ─ 100 100
16 ─ 100 100
20 ─ 100 100
25 ─ 100 100
30 ─ ─ 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/FHで、M2のL4、数量：100個ご希望の場合
　606-PEEK-GF30/FH　M2-L4　100個

ガラス繊維30％
PEEK/GF30/CB 606
ポリエーテルエーテルケトン/GF30六角穴付ボルト

PEEK/GF30/CB		 PEEK/GF30/CB　図面
606-PEEK-GF30/CB
M M3 M4 M5
 ピッチ 0.5 0.7 0.8
D×H 5.5×3 7×4 8.5×5
B 2.5 3 4
L
(mm)		 6 100 100 100
8 100 100 100
10 100 100 100
12 100 100 100
15 100 100 100
20 100 100 100
25 100 100 100
30 ─ 100 100
40 ─ 100 ─
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/CBで、M3のL6、数量：100個ご希望の場合
　606-PEEK-GF30/CB　M3-L6　100個

ガラス繊維30％
PEEK/GF30/NT 606
ポリエーテルエーテルケトン/GF30六角ナット

PEEK/GF30/NT		 PEEK/GF30/NT 図面
606-PEEK-GF30/NT
M M2 M3 M4 M5
 ピッチ 0.4 0.5 0.7 0.8
B×H 4×1.6 5.5×2.4 7×3.2 8×4
- - 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/NTで、M3、数量：100個ご希望の場合
　606-PEEK-GF30/NT　M3　100個
ガラス繊維30％
PEEK/GF30/W 606
ポリエーテルエーテルケトン/GF30ワッシャー

PEEK GF30/W		 PEEK GF30/W 図面
606-PEEK-GF30/W
M 4 5
 ｄ×Ｄ 4.3×9 5.3×10
ｔ 0.8 1
- - 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/Wで、M3、数量：100個ご希望の場合
　606-PEEK-GF30/W　M3　100個
ガラス繊維30％
PEEK/GF30/MPH 606
ねじり破断トルク
単位/Unit M1.2 M1.4 M1.6
N・M 0.025 0.026 0.033

引張破断荷重
単位/Unit M1.2 M1.4 M1.6
N 81 69 83

ポリエーテルエーテルケトン/GF30マイクロ（+）ナベ小ネジ

マイクロネジ
606-PEEK-GF30/MPH
M M1.2 M1.4 M1.6
 ピッチ 0.25 0.3 0.35
D×H 1.8×0.5 2×0.5 2.3×0.5
L
(mm)		 1.5 100 ─ ─
1.8 100 ─ ─
2 100 100 100
2.5 100 100 100
3 100 100 100
3.5 100 100 100
4 100 100 100
6 ─ 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/MPHで、M1.2のL1.5、数量：100個ご希望の場合
　606-PEEK-GF30/MPH　M1.2-L1.5　100個

ガラス繊維30％
PEEK/GF30/PH　（インチ） 606
ポリエーテルエーテルケトン/GF30(+)インチナベ小ネジ
606-PEEK-GF30/PH
ネジ径/
Thread size		 2-56 4-40 6-32 8-32 10-32 1/4-20
 スレッドシリーズ UNC UNC UNC UNC UNF UNC
D×H
(inch)		 0.167×0.058 0.219×0.080 0.270×0.097 0.322×0.115 0.373×0.133 0.492×0.175
L
(inch)		 3/16 100 ─ ─ ─ ─ ─
1/4 100 100 100 100 ─ ─
5/16 100 100 100 100 ─ ─
3/8 100 100 100 100 100 100
1/2 ─ 100 100 100 100 100
5/8 ─ 100 100 100 100 100
3/4 ─ 100 100 100 100 100
7/8 ─ 100 100 100 100 100
1 ─ 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/PH　2-56で、L3/16、数量：100個ご希望の場合
　606-PEEK-GF30/PH　2-56-L3/16　100個
ガラス繊維30％
PEEK/GF30/CB　（インチ） 606
ポリエーテルエーテルケトン/GF30インチ六角穴付ボルト
606-PEEK-GF30/CB
ネジ径/
Thread size		 2-56 4-40 6-32 8-32 10-32 1/4-20
 スレッドシリーズ UNC UNC UNC UNC UNF UNC
D×H
(inch)		 0.140×0.086 0.183×0.112 0.226×0.138 0.270×0.164 0.312×0.190 0.375×0.250
B
(inch)		 5/64  3/32 7/64 9/64 5/32 3/16
L
(inch)		 3/16 100 ─ ─ ─ ─ ─
1/4 100 100 100 100 ─ ─
5/16 100 100 100 100 ─ ─
3/8 100 100 100 100 100 100
1/2 ─ 100 100 100 100 100
5/8 ─ 100 100 100 100 100
3/4 ─ 100 100 100 100 100
7/8 ─ 100 100 100 100 100
1 ─ 100 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK-GF30/CBで、2-56のL1/4、数量：100個ご希望の場合
　606-PEEK-GF30/CB　2-56-L1/4　100個
PEEK/PH　（インチ） 606
ポリエーテルエーテルケトン/（+）インチナベ小ネジ
606-PEEK/PH
ネジ径/
Thread size		 2-56 4-40 6-32 8-32 10-24 10-32 1/4-20
 スレッド
シリーズ		 UNC UNC UNC UNC UNC UNF UNC
D×H
(inch)		 0.167×
0.058		 0.219×
0.080		 0.270×
0.097		 0.322×
0.115		 0.373×
0.133		 0.373×
0.133		 0.492×
0.175
L
(inch)		 3/16 100 100 ─ ─ ─ ─ ─
1/4 100 100 100 100 ─ ─ ─
5/16 100 100 100 100 ─ ─ ─
3/8 100 100 100 100 100 100 100
1/2 ─ 100 100 100 100 100 100
5/8 ─ 100 100 100 100 100 100
3/4 ─ 100 100 100 100 100 100
7/8 ─ 100 100 100 100 100 100
1 ─ 100 100 100 100 100 100
1-1/4 ─ ─ ─ ─ ─ ─ 100
1-1/2 ─ ─ ─ ─ ─ ─ 50
販売単位

 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/PHで、2-56のL3/8、数量：100個ご希望の場合
　606-PEEK/PH　2-56-L3/8　100個
PEEK/(-)PH　（インチ） 606
ポリエーテルエーテルケトン/(-)インチナベ小ネジ
606-PEEK/(-)PH
ネジ径/
Thread size		 4-40 6-32 8-32 10-32
 スレッドシリーズ UNC UNC UNC UNF
D×H
(inch)		 0.219×0.068 0.270×0.082 0.322×0.096 0.373×0.110
ｙ(inch)  0.039 0.048  0.054  0.06
ｃ(inch)  0.04  0.05  0.058  0.068
L
(inch)		 3/16 100 ─ ─ ─
1/4 100 100 100 ─
5/16 100 100 100 ─
3/8 100 100 100 100
1/2 100 100 100 100
5/8 100 100 100 100
3/4 100 100 100 100
7/8 100 100 100 100
1 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/(-)PHで、4-40のL3/16、数量：100個ご希望の場合
　606-PEEK/(-)PH　4-40-L3/16　100個
PEEK/(-)FH　（インチ） 606
ポリエーテルエーテルケトン/(-)インチサラ小ネジ

PEEK/(-)FH		 PEEK/(-)FH 図面
606-PEEK/(-)FH
ネジ径/
Thread size		 4-40 6-32 8-32 10-32
 スレッドシリーズ UNC UNC UNC UNF
D(inch) 0.212 0.262 0.312 0.362
ｙ(inch)  0.039 0.048  0.054  0.06
ｃ(inch)  0.024  0.03  0.036  0.042
L
(inch)		 1/4 100 100 100 ─
5/16 100 100 100 ─
3/8 100 100 100 100
1/2 100 100 100 100
5/8 100 100 100 100
3/4 100 100 100 100
7/8 100 100 100 100
1 100 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/(-)FHで、4-40のL1/4、数量：100個ご希望の場合
　606-PEEK/(-)FH　4-40-L1/4　100個

PEEK/CB　（インチ） 606
ポリエーテルエーテルケトン/インチ六角穴付ボルト

PEEK/CB		 PEEK/CB 図面
606-PEEK/CB
ネジ径/
Thread size		 2-56 4-40 6-32 8-32 10-24 10-32 1/4-20 5/16-18 3/8-16
 スレッド
シリーズ		 UNC UNC UNC UNC UNC UNF UNC UNC UNC
D×H
(inch)		 0.140×
0.086		 0.183×
0.112		 0.226×
0.138		 0.270×
0.164		 0.312×
0.190		 0.312×
0.190		 0.375×
0.250		 0.469×
0.3125		 0.562×
0.375
B(inch) 5/64  3/32 7/64 9/64 5/32 5/32 3/16 1/4 5/16
L
(inch)		 3/16 100 100 ─ ─ ─ ─ ─ ─ ─
1/4 100 100 100 100 ─ ─ ─ ─ ─
5/16 100 100 100 100 ─ ─ ─ ─ ─
3/8 100 100 100 100 100 100 100 ─ ─
7/16 ─ ─ 100 ─ ─ ─ ─ ─ ─
1/2 ─ 100 100 100 100 100 100 50 50
5/8 ─ 100 100 100 100 100 100 50 50
3/4 ─ 100 100 100 100 100 100 50 50
7/8 ─ 100 100 100 100 100 100 50 50
1 ─ 100 100 100 100 100 100 50 50
1-1/4 ─ ─ ─ ─ ─ ─ 100 50 50
1-1/2 ─ ─ ─ ─ ─ ─ 50 50 50
販売単位

 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/CBで、4-40のL3/16、数量：100個ご希望の場合
　606-PEEK/CB　4-40-L3/16　100個
PEEK/NT　（インチ） 606
ポリエーテルエーテルケトン/インチ六角ナット

PEEK/NT		 PEEK/NT　図面
606-PEEK/NT
ネジ径/
Thread size		 4-40 6-32 8-32
 スレッドシリーズ UNC UNC UNC
B(inch) 1/4 5/16 11/32
H(inch)  0.098 0.114  0.130
- - 100 100 100
販売単位

 ●お問い合わせ方法
品番にネジ径を記入、数量を記載してお問い合わせください。
例：606-PEEK/NTで、4-40、数量：100個ご希望の場合
　606-PEEK/NT　4-40　100個

PEEK/BT　（インチ） 606
ポリエーテルエーテルケトン/インチ六角ボルト
606-PEEK/BT
ネジ径/
Thread size		 1/4-20 5/16-18 3/8-16
 スレッドシリーズ UNC UNC UNC
B×H(inch) 7/16×11/64 1/2×7/32 9/16×1/4
L
(inch)		 3/8 100 ─ ─
1/2 100 50 50
5/8 100 50 50
3/4 100 50 50
7/8 100 50 50
1 100 50 50
1-1/4 100 50 50
1-1/2 50 50 50
販売単位

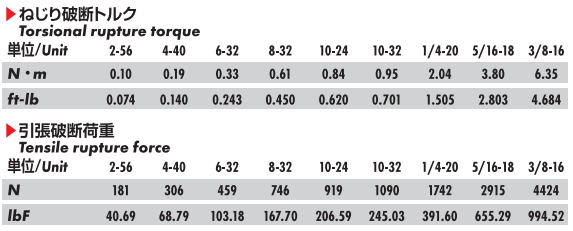

ねじり破断トルク
単位/Unit 1/4-20 5/16-18 3/8-16
N・M 2.04 3.80 6.35
ft-lb 1.505 2.803 4.684

引張破断荷重
単位/Unit 1/4-20 5/16-18 3/8-16
N 1742 2915 4424
lbF 391.60 655.29 994.52


 ●お問い合わせ方法
品番にネジ径とL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/BTで、1/4-20のL1/2、数量：100個ご希望の場合
　606-PEEK/BT　1/4-20-L1/2　100個


PEEK/BC　（インチ） 606
ポリエーテルエーテルケトン/ボルトキャップ（Tタイプ）

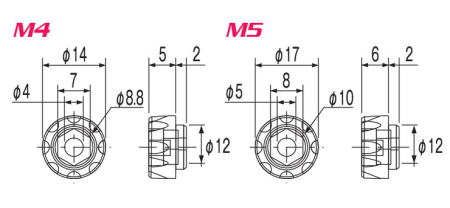

PEEK/BC（インチ）		 PEEK/BC（インチ）　図面

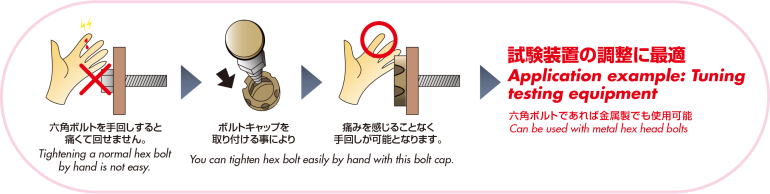

メリット
606-PEEK/BC
M M4 M5
- - 100 100
販売単位

・ プラスチックネジ・金属ネジ共用タイプです。
・ 六角ボルト用キャップとフタのセットとなります。
・ ネジは別売となります。
・ 多少のガタつきが出る場合がありますが使用上問題ありません。

 ●お問い合わせ方法
品番にネジサイズを記入、数量を記載してお問い合わせください。
例：606-PEEK/BCで、M4、数量：100個ご希望の場合
　606-PEEK/BC　M4　100個


PEEK/(-)SR 606
ポリエーテルエーテルケトン/（−）樹脂ローレット

PEEK/（-）SR		 PEEK/（-）SR　図面
606-PEEK/(-)SR
M M3 M4
ピッチ 0.5 0.7
L
(inch)		 6 100 100
8 100 100
10 100 100
12 100 100
販売単位

 ●お問い合わせ方法
品番にネジサイズとL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/(-)SRで、M3のL6、数量：100個ご希望の場合
　606-PEEK/(-)SR　M3-L6　100個

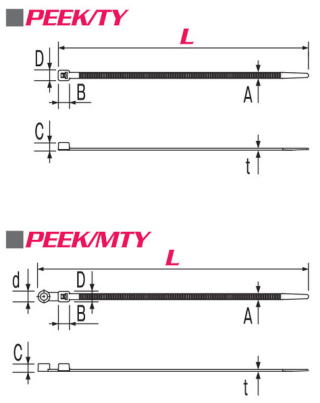

PEEK/TY
PEEK/MTY		 606

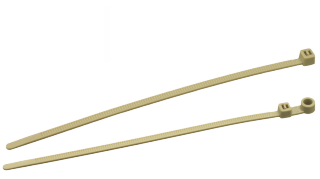

ポリエーテルエーテルケトン/結束バンド
606-PEEK/TY
L
(mm)		 145
A 3.5
B 6.5
C 4.4
D 6
ｔ 1.2
販売単位 10/100


606-PEEK/MTY
L
(mm)		 145
A 3.4
B 5.6
C 4.5
D 6
ｔ 1.2
販売単位 受注対応

※606-PEEK/MTYは受注生産品です。

 ●お問い合わせ方法
品番にL寸を記入、数量を記載してお問い合わせください。
例：606-PEEK/TY、L145 数量：100個ご希望の場合
　606-PEEK/TY-L145　100個
