キャプコンL型アングルホルダー 164
配線引き出し部にスペースがなく、直角に曲げたい時に。
ケーブルグランドとの組み合わせで様々な配線パターンに対応。

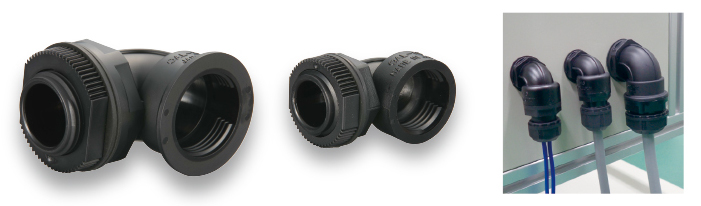

 OAL L型アングルホルダー
■特長
保護等級:IP67
カラー:黒
耐環境:耐油性
穴数:1
※防水型ケーブルグランドとの組み合わせが条件です。
■用途
配線を直角に曲げたいとき、取付ねじCTG16または、CTG22のケーブルグランドと組み合わせて使用。
■型式・仕様

耐油性
型式 取付穴径(mm) 取付ねじ 適合板厚 使用周囲温度 本体質量 販売単位
OAL-16 φ21 CTG16
(G1/2)
4mm以下 -25〜+80℃ 約13g 20個
OAL-22 φ28 CTG22
(G3/4)
6mm以下 約33g 10個

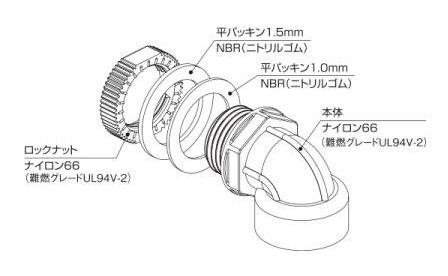

■材質
分解図

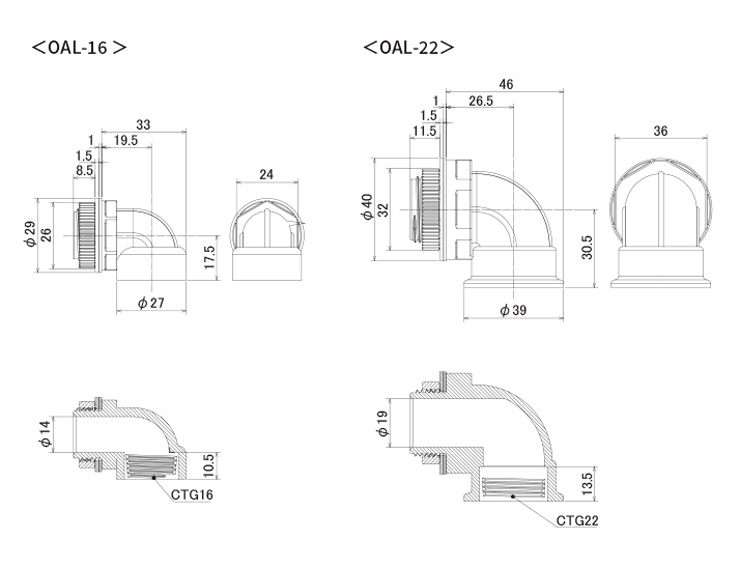

■外形寸法図
寸法図

■作業手順

作業手順1 作業手順2 作業手順3 作業手順4
1.キャプコンを取付ける。
ロックナット取付の場合は、
平パッキン1.5mmをはずし
平パッキン1.0mmのみを
使用する。
2.電線を通す。 3.キャプコン本体を固定する。
キャプコンの締付キャップを
締めて固定する。
4.電線が固定されているか
確認する。

取付図 【リミットスイッチなどのめねじ部への取付】
 ロックナットを外して機器に固定する。
・方向決めについて
 出荷時に厚さ1.0mmと1.5mmのパッキン2枚を取付けてあります。 このパッキンのどちらか、
 又は両方のパッキンを使用し、方向決めを行ってください。


注意
※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。

1.使用周囲温度範囲外
2.水蒸気、高温・高湿の雰囲気
3.酸、アルカリ、有機溶剤の雰囲気(技術資料 耐薬品性 参照)

その他、特殊環境でのご使用については弊社までお問い合わせください。
