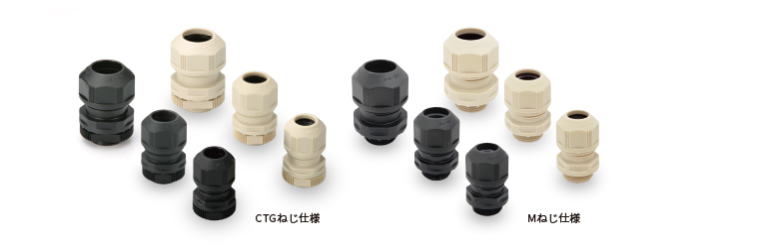

キャプコンワイドタイプ　OA-WW

164

Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。

■特長
保護等級：IP67
カラー：黒・ベージュ
耐環境：耐油性・耐候性

■用途
各種電気配線器具（制御盤・中継ボックス・リミットスイッチ・モータなど）の電線引き込み部に。

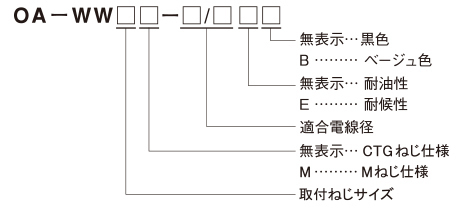

■型式の見方

■型式・仕様

CTGねじ仕様　耐油性　ゴムブッシュ：黒　Oリング：黒

型式		適合電線径（mm）	取付穴径（mm）	取付ねじ	適合板厚	取付ねじ部長さ	低電圧指令	本体質量 ※1	販売単位
黒	ベージュ
OA-WW16-04/12	OA-WW16-04/12B	φ4～12	φ21	CTG16 （G1/2）	4mm 以下	10mm	EN 62444：2013	約15g	20個
OA-WW16-08/15	OA-WW16-08/15B	φ8～15						約17g
OA-WW22-11/20	OA-WW22-11/20B	φ11～20	φ28	CTG22 （G3/4）	6mm 以下	13mm		約34g	10個

CTGねじ仕様　耐候性　ゴムブッシュ：青　Oリング：青

型式		適合電線径（mm）	取付穴径（mm）	取付ねじ	適合板厚	取付ねじ部長さ	低電圧指令	本体質量 ※1	販売単位
黒	ベージュ
OA-WW16-04/12E	OA-WW16-04/12EB	φ4～12	φ21	CTG16 （G1/2）	4mm 以下	10mm	EN 62444：2013	約15g	20個
OA-WW16-08/15E	OA-WW16-08/15EB	φ8～15						約17g
OA-WW22-11/20E	OA-WW22-11/20EB	φ11～20	φ28	CTG22 （G3/4）	6mm 以下	13mm		約34g	10個

Mねじ仕様　耐油性　ゴムブッシュ：黒　Oリング：黒
※Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。

型式		適合電線径（mm）	取付穴径（mm） ※2	取付ねじ	適合板厚 ※2	取付ねじ部長さ	低電圧指令	本体質量 ※1	販売単位
黒	ベージュ
OA-WW20M-04/12	OA-WW20M-04/12B	φ4～12	φ21	M20×1.5	4mm 以下	8mm	EN 62444：2013	約13g	20個
OA-WW20M-08/15	OA-WW20M-08/15B	φ8～15						約15g
OA-WW25M-11/19	OA-WW25M-11/19B	φ11～19	φ26	M25×1.5	6mm 以下	10mm		約31g	10個

Mねじ仕様　耐候性　ゴムブッシュ：青　Oリング：青
※Mねじ仕様にはロックナットがありません。必要な場合は別途ご相談ください。

型式		適合電線径（mm）	取付穴径（mm） ※2	取付ねじ	適合板厚 ※2	取付ねじ部長さ	低電圧指令	本体質量 ※1	販売単位
黒	ベージュ
OA-WW20M-04/12E	OA-WW20M-04/12EB	φ4～12	φ21	M20×1.5	4mm 以下	8mm	EN 62444：2013	約13g	20個
OA-WW20M-08/15E	OA-WW20M-08/15EB	φ8～15						約15g
OA-WW25M-11/19E	OA-WW25M-11/19EB	φ11～19	φ26	M25×1.5	6mm 以下	10mm		約31g	10個

共通：使用周囲温度　-25～+80℃
※1 黒色タイプの本体質量になります。
※2 ロックナットを使用した場合の仕様です。ロックナット使用時はCEマーキング適合外となります。

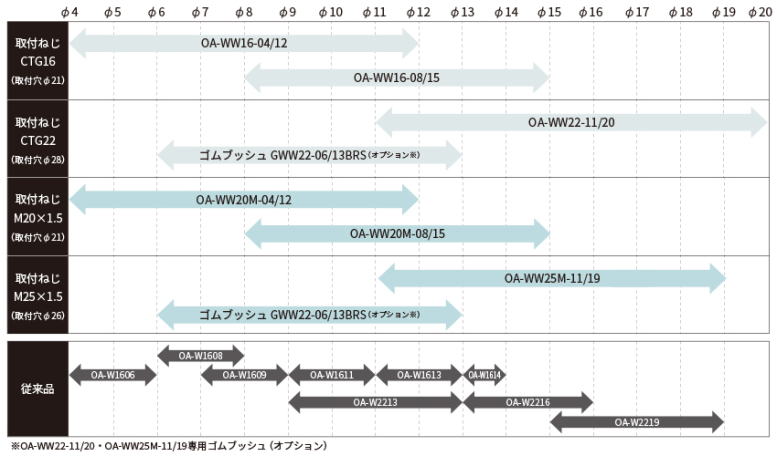

■適合電線径範囲

1つの型式で広範囲な電線径に対応できます。

適合電線径範囲表

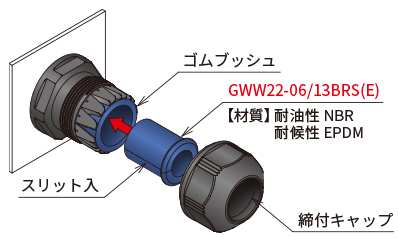

■オプション型式・仕様（専用ゴムブッシュ）

締付キャップを外し、ゴムブッシュに挿し込んで
ご使用ください。

タイプ	型式	適合電線径	適合品型式	本体質量	販売単位
耐油性	GWW22-06/13BRS	φ6～13※	OA-WW22-11/20（B） OA-WW25M-11/19（B）	約6g	10個
耐候性	GWW22-06/13BRSE	φ6～13※	OA-WW22-11/20E（B） OA-WW25M-11/19E（B）	約6g	10個

※Mねじ仕様に組み合わせ、CE適合品として使用する場合は、φ7～13となります。

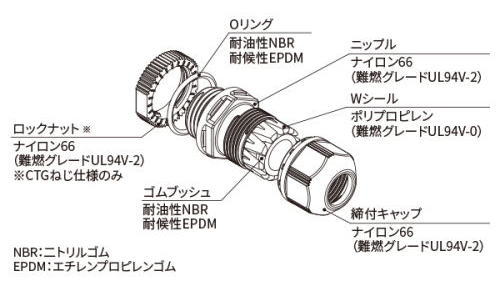

■材質

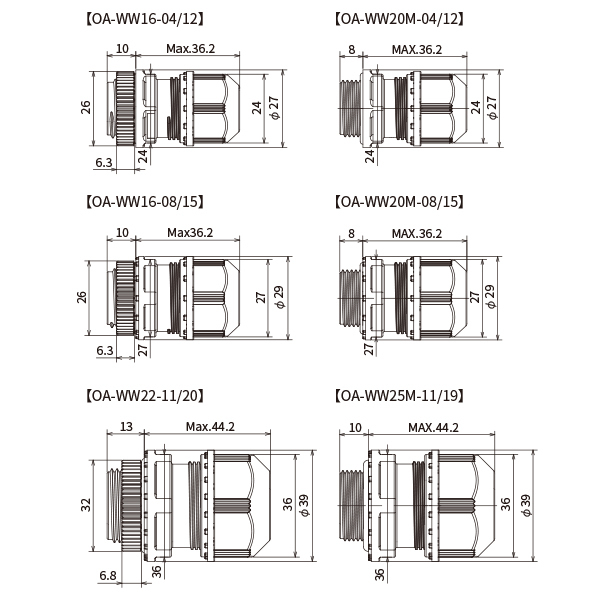

■外形寸法図

■作業手順


1.キャプコンを取付ける。	2.電線を通す。	3.締付キャップを締めて電線を固定する。	4.電線が固定されているか確認する

リミットスイッチなどのタップ加工穴への取付		・穴1つに対して電線は1本で使用してください。・電線被覆の材質、硬度により締付トルク、電線保持力が異なります。・経年により電線の外径が変化すると保持力、防水性能が低下します。・適合電線径以外、又は円形の電線以外（平形、平行コードなど）の使用は性能を　確保できません。・ロックナット、締付キャップの締付量を各々適正に管理するには、ニップルを　スパナ等で固定しながら締付キャップを締め付けてください。
CTGねじ仕様の場合：ロックナットを外して機器に　固定する。

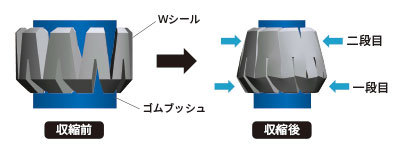

■クランプ構造

ゴムブッシュを圧縮するWシールの二段変形により収縮可動範囲を拡大		スパイラル収縮によりゴムブッシュを均一に圧縮

注意
※製品に足を掛けるなど荷重をかけないでください。また、塗装はしないでください。
※油中、水中での使用はできません。
※以下の環境での使用・保管はしないでください。製品劣化の原因になります。

1.使用周囲温度範囲外
2.水蒸気、高温・高湿の雰囲気
3.酸、アルカリ、有機溶剤の雰囲気（技術資料　耐薬品性　参照）

その他、特殊環境でのご使用については弊社までお問い合わせください。

耐油性（ゴム色：黒）の場合
　日光の当たる場所では使用しないでください。
　油気の雰囲気でご使用ください。
　※油気のない環境での使用は耐候性をご使用ください。

耐候性（ゴム色：青）の場合
　油気の雰囲気では使用しないでください。
　屋内でも油のかからない場所には耐候性をお薦めします。
