クイックロック方式ケーブルコネクタ

31

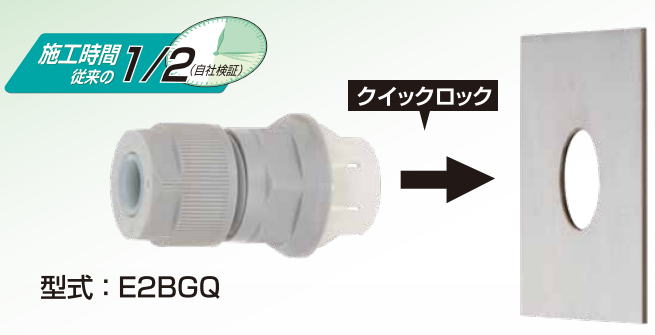

クイックロック式ケーブルコネクタ

■クイックロック方式のメリット

特長		ロックナット締付け作業不要
		ロックナットを使用しない方式で、盤内での締付け作業が不要になります。大型盤での施工時、従来は盤内・盤外での2人作業だったところ、盤外での1人作業で施工完了できます。施工は3アクションで施工可能です。修理メンテナンス作業での取り外しも容易にできます。
用途		高所、狭い場所での作業に最適
		●工場、ビル、施設の監視カメラ、中継ボックス等の高所での作業、狭い場所での作業 ●機械、制御盤周りのスペースが取れない場所での作業
施工方法		簡単な施工方法で、締付け作業が楽

セットアップ後、3アクションで差し込み締付け施工ができる！
（取り外しも容易にできます）
※特許申請中

差し込む前のセットアップ


①ボックスに差し込む本体のOリングがボックスに当たるまで差し込んでください。 ※「カチッ」と音がします。	②本体を引き戻す爪部が当たるまで引き戻してください。	③本体を回し締め付ける Oリングが潰れて本体がボックスに当たるまで締め付けてください。

型式　S2BGQ

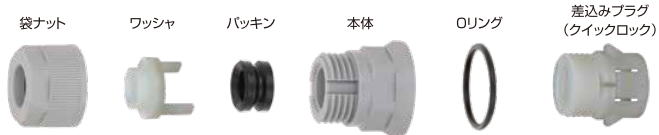

構成

　　

S2BGQ

　　　

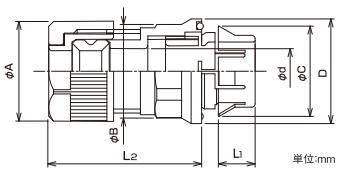

型式	挿入できるケーブル外径（mm）		パッキン枠番	袋ナット		本体フランジ		D	φC	φd	L1	L2	ノックアウト径（mm）	適合板厚（mm）	重量（g/個）
型式	最大	最小	パッキン枠番	対角距離 φA	二面巾（mm）	外径 φB	二面幅（mm）	D	φC	φd	L1	L2	ノックアウト径（mm）	適合板厚（mm）	重量（g/個）
E2BGQ0816	8	4	08	24.6	22	27.7	25	31.3	27	8.3	11	46	21.8	0.8～5.0	17.1
E2BGQ1016	10	6	10	27.2	24	27.7	25			10.3		46			18.2
E2BGQ1216	12	8	12	30.0	27	28.0	26			12.3		46			21.0
E2BGQ1516	※15	12	16	36.0	32	28.0	26			15.2		47			25.2
E2BGQ1222	12	8	12	30.0	27					12.3			27.0	0.8～5.0
E2BGQ1622	16	12	16	36.0	32					16.3
E2BGQ2022	20	16	20	42.0	38					20.2
E2BGQ2428	24	20	24	48.0	44					24.4			34.0	0.8～5.0
E2BGQ2628	※26	24	28	53.0	50					26.3			34.0	0.8～5.0

※E2BGQ1516、2628は、挿入するケーブルの外側シースを剥ぎ取って使用すれば、15はφ16に、26はφ28の外径のシースにも適用できます。
詳細については、仕様書・施工要領書をご参照ください。

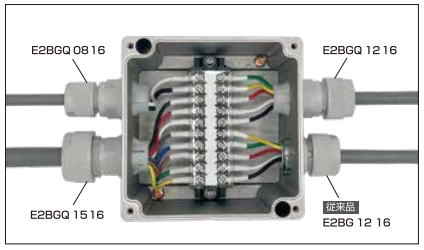

取付例
