ポリアセタールパイプ 106
特長
耐熱性、耐寒性に優れています
コード 内径(mm) 外径(mm) 長さ(mm)
07-468-01 20 30 1000
07-468-02 30 40 1000
07-468-03 30 50 1000
07-468-04 40 50 1000
07-468-05 40 60 1000
07-468-06 50 60 1000
07-468-07 50 70 1000
07-468-08 60 80 1000
07-468-09 70 90 1000
07-468-10 80 100 1000
07-468-11 100 125 1000
07-468-12 100 150 1000
07-468-13 150 200 1000
07-468-14 200 250 1000

フッ素樹脂(PTFE)パイプ 106
■特長
圧縮成形法により、円筒状に成形した厚肉パイプ素材です。
■用途
切削加工をして耐薬品性を要求されるバルブシート、Vパッキン、機械部品として無潤滑軸受、ガスケット、パッキンなどに広く利用されています。

長さ許容差:+10.0 -0mm

フッ素樹脂(PTFE)パイプ
商品コード 外径(mm) 外径許容差 内径(mm) 内径許容差 長さ(mm)
07-181-01 20 +2.0mm
-0m
10 -0mm
-2.0mm
100
07-181-02 25
07-181-03 15
07-181-04 30 10
07-181-05 15
07-181-06 20
07-181-07 35 15
07-181-08 20
07-181-09 25
07-181-10 40 15
07-181-11 20 100
07-181-12 25
07-181-13 30
07-181-14 45 20
07-181-15 25
07-181-16 30
07-181-17 35
07-181-18 50 +3.0mm
-0m
20 +0mm
-3.0mm
07-181-19 25
07-181-20 30
07-181-21 35 100
07-181-22 40
07-181-23 55 25
07-181-24 30
07-181-25 35
07-181-26 40
07-181-27 45
07-181-28 60 30
07-181-29 35
07-181-30 40
07-181-31 45 100
07-181-32 50
07-181-33 65 30
07-181-34 35
07-181-35 40
07-181-36 45
07-181-37 50
07-181-38 55
07-181-39 70 30
07-181-40 40
07-181-41 45 100
07-181-42 50
07-181-43 55
07-181-44 60
07-181-45 75 35
07-181-46 45
07-181-47 50
07-181-48 55
07-181-49 60
07-181-50 65
07-181-51 80 40 100
07-181-52 50
07-181-53 55
07-181-54 60
07-181-55 65
07-181-56 70
07-181-57 85 35
07-181-58 45
07-181-59 55
07-181-60 60
07-181-61 65 100
07-181-62 70
07-181-63 75
07-181-64 90 40
07-181-65 50
07-181-66 60
07-181-67 65
07-181-68 70
07-181-69 75
07-181-70 80
07-181-71 95 45 100
07-181-72 55
07-181-73 65
07-181-74 70
07-181-75 75
07-181-76 80
07-181-77 85
07-181-78 100 +5.0mm
-0m
40 +0mm
-5.0m
07-181-79 50
07-181-80 60
07-181-81 70 100
07-181-82 75
07-181-83 80
07-181-84 85
07-181-85 90


ウレタンパイプ 106
■特長
高度の弾性と機械的強度を兼ね備えた高分子化合物で、金属や他のプラスチックにまさる耐摩耗性、ゴムでは考えられない耐油性など優れた特性を持っています。
用途
高弾性、耐摩耗性、耐油性、耐寒性を要求される箇所への緩衝剤、パッキング材、防振材等。
※こちらの製品は製作品のため、納期が約3週間かかります。
ウレタンパイプ
商品コード 外径(mm) 内径(mm) 長さ(mm)
07-185-01 15 6 500
07-185-02 20 8
07-185-03 10
07-185-04 12
07-185-05 25 8
07-185-06 10
07-185-07 12
07-185-08 14
07-185-09 30 10
07-185-10 12
07-185-11 14
07-185-12 40 12 500
07-185-13 14
07-185-14 18
07-185-15 50 10
07-185-16 12
07-185-17 14
07-185-18 16
07-185-19 18
07-185-20 60 12
07-185-21 14
07-185-22 18
07-185-23 70 12
07-185-24 14
07-185-25 18 500
07-185-26 20
07-185-27 80 12
07-185-28 14
07-185-29 22
07-185-30 90 14
07-185-31 22
07-185-32 30
07-185-33 100 14
07-185-34 22
07-185-35 30
07-185-36 120 22 300
07-185-37 30

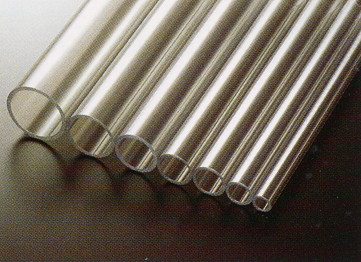

透明パイプ アクアパス(硬質塩化ビニールパイプ) 106
■特長:
耐久性、耐薬品性等に優れたPVC透明パイプ、16タイプです。半導体や各種化学プラントの配管設備に、又建設資材やインテリアパーツなどにも多目的にご利用いただけます。

長さ4m
※ただしカットも可能、その際は、納期にお時間をいただくとともに、別途カット賃を申し受けます。お見積しますのでご相談下さい。

硬質塩化ビニル樹脂・規格透明パイプ アクアパス 物性表
項目 試験方法 試験条件 単位 物性値
比重 JIS K 7112 23℃ - 1.32
熱的性質 線膨張係数 JIS K 7197 - x105/℃ 7
柔軟温度 JIS K 6745 - 62
荷重たわみ温度 JIS K 7207 1.81MPa 63
ピカット軟化温度 JIS K 7206 9.8N 82
力学的性質 引張降状強さ JIS K 7113 23℃ MPa -
引張強さ 23℃ MPa 52
伸び 23℃ % 200
曲げ強さ JIS K 7203 23℃ MPa 80
曲げ弾性率 0℃ MPa 3200
アイゾット衝撃強さ JIS K 7110 23℃ KJ/u 9
0℃ 7
シャルピー衝撃強さ JIS K 7111 23℃ KJ/u 13
0℃ 10
ロックウエル硬度 JIS K 7202 23℃(R) - 107
上記物性値は代表値であり、保証値ではありません。

■VP品番
コード 型式 サイズ
(内径dφx外径Dφmm)
肉厚t(mm) 長さ
(mm)
360-001-01 AQ-9 9x13 2 4,000
(4m)
透明
360-001-02 AQ-13 13x18 2.5
360-001-03 AQ-16 16x22 3
360-001-04 AQ-20 20x26
360-001-05 AQ-26 26x32
360-001-06 AQ-28 28x34
360-001-07 AQ-31 31x38 3.5
360-001-08 AQ-35 35x42
360-001-09 AQ-41 41x48
360-001-10 AQ-52 52x60 4
360-001-11 AQ-68 68x76
360-001-12 AQ-79 79x89 5
360-001-13 AQ-104 100x114 7
360-001-14 AQ-131 131x140 4.5
360-001-15 AQ-155 155x165 5
360-001-16 AQ-202 202x216 7

■VU品番

コード 型式 サイズ
(内径dφx外径Dφmm)
肉厚t
(mm)
長さ
(mm)
360-001-17 AQVU-44 φ44xφ48 2 4000 透明
360-001-18 AQVU-56 φ56xφ60
360-001-19 AQVU-71 φ71xφ76 3
360-001-20 AQVU-83 φ83xφ89
360-001-21 AQVU-104 φ104xφ114 5
360-001-22 AQVU-107 φ107xφ114 3.5

ジョイントパス 透明継手 (PVC)  Joint-pass 106
■特長:
耐触性、耐薬品性に優れたPVC透明継手20φ〜100φの8サイズ、24タイプです。
DA継手(20〜30サイズ)、VU継手(40〜100サイズ)は軽量で施行性が良く、アクアパス・透明パイプ(上商品)の接合にご使用いただけます。

※パイプサイズの一部は適合する継手のご用意がないものもあります。
ソケット(ストレート型)
商品コード メーカー品番 サイズ(呼径) 適合パイプ
360-002-01 DA DADS-T20 20 AQ-20 透明
360-002-02 DADS-T25 25 AQ-26
360-002-03 DADS-T30 30 AQ-31
360-002-04 VU VUDS-T40 40 AQ-41
360-002-05 VUDS-T50 50 AQ-52
360-002-06 VUDS-T65 65 AQ-68
360-002-07 VUDS-T75 75 AQ-79
360-002-08 VUDS-T100 100 AQ-104

エルボ(ヒジ型)
商品コード メーカー品番 サイズ(呼径) 適合パイプ
360-003-01 DA DADL-T20 20 AQ-20 透明
360-003-02 DADL-T25 25 AQ-26
360-003-03 DADL-T30 30 AQ-31
360-003-04 VU VUDL-T40 40 AQ-41
360-003-05 VUDL-T50 50 AQ-52
360-003-06 VUDL-T65 65 AQ-68
360-003-07 VUDL-T75 75 AQ-79
360-003-08 VUDL-T100 100 AQ-104

チーズ 90°(DT) (T型)
商品コード メーカー品番 サイズ(呼径) 適合パイプ
360-004-01 DA DADT-T20 20 AQ-20 透明
360-004-02 DADT-T25 25 AQ-26
360-004-03 DADT-T30 30 AQ-31
360-004-04 VU VUDT-T40 40 AQ-41
360-004-05 VUDT-T50 50 AQ-52
360-004-06 VUDT-T65 65 AQ-68
360-004-07 VUDT-T75 75 AQ-79
360-004-08 VUDT-T100 100 AQ-104
※注意 DA・VU継手は圧力用途には使用しないで下さい。

透明石英ガラスパイプ 106
特徴
高純度の無水珪酸を溶融した単一成分ガラスです。耐熱性、化学的安定性、光透過物性に優れています。その高純度と耐熱性という特性から半導体、光学材料として多く利用されています。

○長さ:1000mm

コード 品番 内径(mm) 肉厚(mm)
07-447-01 #1 1.5±0.5 0.6±0.2
07-447-02 #2 2.5±0.5 0.7±0.3
07-447-03 #3 3.5±0.5 0.7±0.3
07-447-04 #4 4.5±0.5 0.7±0.3
07-447-05 #5 5.5±0.5 0.7±0.3
07-447-06 #6 6.5±0.5 0.8±0.3
07-447-07 #7 7.5±0.5 0.8±0.3
07-447-08 #8 8.5±0.5 0.8±0.3
07-447-09 #9 9.5±0.5 0.8±0.3
07-447-10 #10 10.5±0.5 1.2±0.3
07-447-11 #11 11.5±0.5 1.2±0.3
07-447-12 #12 12.5±0.5 1.2±0.3
07-447-13 #13 13.5±0.5 1.2±0.3
07-447-14 #14 14.5±0.5 1.5±0.4
07-447-15 #15 15.5±0.5 1.5±0.4
07-447-16 #16 16.5±0.5 1.5±0.4
07-447-17 #17 17.5±0.5 1.5±0.4
07-447-18 #18 18.5±0.5 1.5±0.4
07-447-19 #19 19.5±0.5 1.5±0.4
07-447-20 #20 21.0±1.0 1.5±0.4
07-447-21 #22 23.0±1.0 1.8±0.4
07-447-22 #24 25.0±1.0 1.8±0.4
07-447-23 #26 27.0±1.0 1.8±0.4
07-447-24 #28 29.0±1.0 2.0±0.5
07-447-25 #30 31.5±1.5 2.0±0.5
07-447-26 #33 34.5±1.5 2.0±0.5
07-447-27 #36 38.0±1.5 2.3±0.5
07-447-28 #40 41.5±1.5 2.3±0.5
07-447-29 #43 44.5±1.5 2.3±0.5
07-447-30 #46 48.0±1.5 2.5±0.5
07-447-31 #50 51.5±1.5 2.5±0.5
07-447-32 #53 54.5±1.5 2.5±0.5
コード 品番 内径(mm) 肉厚(mm)
07-447-33 #56 58.0±1.5 2.5±0.5
07-447-34 #60 61.5±1.5 3.0±0.5
07-447-35 #63 64.5±1.5 3.0±0.5
07-447-36 #66 68.0±1.5 3.0±0.5
07-447-37 #70 71.5±1.5 3.0±0.5
07-447-38 #75 77.5±2.5 3.0±0.5
07-447-39 #80 81.5±2.5 3.0±0.5
07-447-40 #85 87.5±2.5 3.0±0.5
07-447-41 #90 92.5±2.5 3.0±0.5
07-447-42 #95 97.5±2.5 3.0±0.5
07-447-43 #100 102.5±2.5 3.0±0.5
07-447-44 #105 107.0±2.5 3.0±0.5
07-447-45 #110 115.0±5.0 3.0±0.5
07-447-46 #120 125.0±5.0 3.0±0.5
07-447-47 #130 135.0±5.0 3.0±0.5
07-447-48 #140 145.0±5.0 3.0±0.5
07-447-49 #150 155.0±5.0 3.0±0.5
07-447-50 #160 165.0±5.0 3.0±0.5
07-447-51 #170 175.0±5.0 3.0±0.5
07-447-52 #180 185.0±5.0 3.0±0.5
07-447-53 #190 195.0±5.0 3.0±0.5
07-447-54 #200 205.0±5.0 3.0±0.5
07-447-55 #210 215.0±5.0 3.0±0.5
07-447-56 #220 225.0±5.0 3.0±0.5
07-447-57 #230 235.0±5.0 3.0±0.5
07-447-58 #240 245.0±5.0 3.0±0.5
07-447-59 #250 255.0±5.0 3.0±0.5
07-447-60 #260 265.0±5.0 3.3±0.5
07-447-61 #270 275.0±5.0 3.3±0.5
07-447-62 #280 285.0±5.0 3.3±0.5
07-447-63 #290 295.0±5.0 3.3±0.5
07-447-64 #300 305.0±5.0 3.3±0.5

ポリプロピレンパイプ  POLYPROPYLENE PIPE 106
■特長
極めて軽い/あらゆるパイプの中でもっとも軽く、鉄管のほぼ1/9です。
高温に使用できる/最高120℃までの高温に耐えます。
機械的強度が強い/他の合成樹脂管に比較して、機械的強度が高く、丈夫です。
耐薬品性が優れている/酸・アルカリ・塩類・ガス類には、高温・高濃度までご使用頂けます。
ポリプロピレンパイプ
商品コード 外径(mm) 内径(mm) 長さ(m)
07-196-01 22 16 4
07-196-02 27 21
07-196-03 34 27
07-196-04 48 40
07-196-05 60 50
07-196-07 76 63.6
07-196-09 89 74 4
07-196-11 114 95
07-196-13 140 124.4
07-196-15 165 147
07-196-17 216 192

ポリカーボネートパイプ <透明・パンライトパイプ>
  POLYCARBONATE PIPE
■特長
機械的強度に優れ、特に耐衝撃性はガラスの300倍以上、アクリルシートの30倍以上とプラスチック中、最高の強度です。
軽量(ガラスの1/2)かつ透明で、美しい表面光沢を持っています。
耐熱・耐寒性に優れ、-100℃〜+130℃と極めて広い温度範囲で使用可能です。
荷重変形(クリープ)が小さく、寸法安定性に優れています。
電気的特性に優れ、特に電気絶縁性は、プラスチック中でも最高水準です。
熱伝導率が、ガラスの1/4と小さく、保温性能に優れています。
ポリカーボネートパイプ
商品コード 外径(mm) 内径(mm) 長さ(m)
07-197-01 13 11 4
07-197-02 18 16
07-197-03 22 20
07-197-04 26 24
07-197-05 34 31
07-197-06 42 38
07-197-07 48 44
07-197-08 60 55
07-197-09 76 70
07-197-10 89 82
07-197-11 114 105
07-197-12 13 9 4
07-197-13 18 14
07-197-14 22 18
07-197-15 26 22
07-197-16 34 29
07-197-17 42 36
07-197-18 48 41
07-197-19 60 52
07-197-20 76 65
07-197-21 89 77

ポリカーボネートパイプ <透明・パンライトパイプ>
  POLYCARBONATE PIPE
■特長:
耐衝撃性、透明性、寸法安定性等にすぐれたポリカーボネート樹脂パイプ。
26タイプ

長さ:4m
(福山通運にてお届け)

厚肉パイプ
商品コード メーカー品番 サイズ
(内径mm x 外径mm)
肉厚t
(mm)
公差
(mm)
360-015-01 PCP-13 9x13 2 ±0.2 透明
360-015-02 PCP-18 14x18
360-015-03 PCP-22 18x22
360-015-04 PCP-26 22x26 ±0.3
360-015-05 PCP-32 27x32 2.5
360-015-06 PCP-34 29x34
360-015-07 PCP-38 32x38 3
360-015-08 PCP-42 36x42
360-015-09 PCP-48 41x48 3.5 ±0.4
360-015-10 PCP-60 52x60 4
360-015-11 PCP-76 65x76 4.5
360-015-12 PCP-89 77x89 6

厚肉パイプ(まとめ買いはこちら・単価がお得です。)
商品コード メーカー品番 サイズ
(内径mm x 外径mm)
肉厚t
(mm)
公差
(mm)
入り数
360-015-13 PCP-13 9x13 2 ±0.2 透明 10本
360-015-14 PCP-18 14x18 10本
360-015-15 PCP-22 18x22 10本
360-015-16 PCP-26 22x26 ±0.3 10本
360-015-17 PCP-32 27x32 2.5 10本
360-015-18 PCP-34 29x34 10本
360-015-19 PCP-38 32x38 3 10本
360-015-20 PCP-42 36x42 10本
360-015-21 PCP-48 41x48 3.5 ±0.4 5本
360-015-22 PCP-60 52x60 4 3本
360-015-23 PCP-76 65x76 4.5 2本
360-015-24 PCP-89 77x89 6 2本

薄肉パイプ
商品コード メーカー品番 サイズ
(内径mm x 外径mm)
肉厚t
(mm)
公差
(mm)
360-016-01 PCPT-13 11X13 1 ±0.2 透明
360-016-02 PCPT-18 16X18
360-016-03 PCPT-22 20X22
360-016-04 PCPT-26 24X26 ±0.3
360-016-05 PCPT-32 29X32 1.5
360-016-06 PCPT-34 31X34
360-016-07 PCPT-38 34X38 2
360-016-08 PCPT-42 38X42
360-016-09 PCPT-48 44X48 ±0.4
360-016-10 PCPT-60 55X60 2.5
360-016-11 PCPT-76 70X76 3
360-016-12 PCPT-89 82X89 3.5
360-016-13 PCPT-114 105X114 4.5 ±0.6
360-016-14 PCPT-150 144X150 3 ±2

薄肉パイプ (まとめ買いはこちら・単価がお得です。)
商品コード メーカー品番 サイズ
(内径mm x 外径mm)
肉厚t
(mm)
公差
(mm)
入り数
360-016-15 PCPT-13 11X13 1 ±0.2 透明 10本
360-016-16 PCPT-18 16X18 10本
360-016-17 PCPT-22 20X22 10本
360-016-18 PCPT-26 24X26 ±0.3 10本
360-016-19 PCPT-32 29X32 1.5 10本
360-016-20 PCPT-34 31X34 10本
360-016-21 PCPT-38 34X38 2 10本
360-016-22 PCPT-42 38X42 10本
360-016-23 PCPT-48 44X48 ±0.4 5本
360-016-24 PCPT-60 55X60 2.5 5本
360-016-25 PCPT-76 70X76 3 3本
360-016-26 PCPT-89 82X89 3.5 3本
360-016-27 PCPT-114 105X114 4.5 ±0.6 2本
360-016-28 PCPT-150 144X150 3 ±2 2本

MCナイロンパイプ  MC NYLON PIPE
■特長
機械的強度が強く、耐摩耗性に優れ、自己潤滑性があり、弾力に富んでいます。


寸法公差表(MC901パイプ)単位mm
外径 公差
30 +0.1〜+2.0
40〜50 +0.1〜+3.0
55〜175 +0.1〜+5.0
200〜400 +0.1〜+8.0
内径 公差
15〜125 -6.0〜-1.0
150〜200 -12.0〜-1.0
225〜600 -15.0〜-1.0
長さ 公差
50〜350 +1.0〜+20.0

MC901
商品コード 外径(mm) 内径(mm) 長さ(mm)
07-182-01 30 15 350
07-182-02 40 20
07-182-03 50 25
07-182-04 55 30
07-182-05 60 25
07-182-06 65 40 350
07-182-07 70 25
07-182-08 45
07-182-09 75 50
07-182-10 80 30
07-182-11 55 350
07-182-12 90 40
07-182-13 65
07-182-14 100 50
07-182-15 75
07-182-16 110 60 350
07-182-17 120 70
07-182-18 125 75
07-182-19 100
07-182-20 130 80
07-182-21 140 90 350
07-182-22 150 100
07-182-23 125
07-182-24 165 115
07-182-25 175 100
07-182-26 125 350
07-182-27 200 150
07-182-28 225 175
07-182-29 250 200
07-182-30 275 225
07-182-31 300 250 350
07-182-32 350 300
07-182-33 400 350


MC801
商品コード 外径(mm) 内径(mm) 長さ(mm)
07-183-01 30 15 350
07-183-02 40 20
07-183-03 50 25
07-183-04 55 30
07-183-05 60 25
07-183-06 65 40 350
07-183-07 70 25
07-183-08 45
07-183-09 75 50
07-183-10 80 30
07-183-11 55 350
07-183-12 90 40
07-183-13 65
07-183-14 100 50
07-183-15 75
07-183-16 110 60 350
*07-183-17 120 70
*07-183-18 125 75
*07-183-19 100
*07-183-20 130 80
*07-183-21 140 90 350
*07-183-22 150 100
*07-183-23 125
*07-183-24 165 115
*07-183-25 175 100
*07-183-26 125 350
*07-183-27 200 150
*07-183-28 225 175
*07-183-29 250 200
*07-183-30 275 225
*07-183-31 300 250 350
*07-183-32 350 300
*07-183-33 400 350
※ * は受注生産品になります。ご注文の際に納期を折り返しお知らせします。

MCナイロン703HLパイプ  MC NYLON 703HL PIPE
■特長
MCに特殊潤滑剤を添加した素材。
油潤滑不要。
耐摩耗性に優れています。
色は紫になります。

肉厚タイプ
商品コード 外径(mm) 内径(mm) 長さ(mm)
07-184-01 50 25 500
07-184-02 55
07-184-03 60
07-184-04 65
07-184-05 70
07-184-06 75 30
07-184-07 80
07-184-08 90
07-184-09 110 35
07-184-10 120
07-184-11 130
07-184-12 140 40
07-184-13 150 300
07-184-14 160


ニューライトパイプ(超高分子量ポリエチレン)
■特長
・耐磨耗性、耐薬品性、衛生性に優れています。
【仕様】
サイズ:内径8×外径10mm長さ:1000L


※その他のサイズ及びオーダーメイド製作に関してはこちらをご参照願います。
ニューライトパイプ(超高分子量ポリエチレン

肉厚タイプ
商品コード 内径(mm) 外径(mm) 長さ(mm)
07-469-01 8 10 1000
07-469-02 10 20
07-469-03 16 50
07-469-04 20 30
07-469-05 30 40
07-469-06 47 60
07-469-07 60 72
07-469-08 60 82
07-469-09 75 90
斜線の製品に関しましては取扱い停止品です。




■ お問合せ  お問合せはメール又はFAXにてお願い致します。


1. ご要望※必須 見積希望 購入希望 連絡希望 訪問希望 その他
2. 動機※必須 新規導入 既存入替 試作検討 コストダウン 情報収集
その他
3. お問合せ内容 価格請求・サンプル依頼・見積依頼、製品に関するお問合せなど
製品の商品名、型式をご記入下さい。

4. 添付資料
(ファイル容量5MBまで)

<FAX問合せ用紙のダウンロード>

株式会社ハギテック : TEL 043-423-8741
