DFS 高圧ホースバーストシールドスリーブ

高圧ホース　バーストシールドスリーブ

674

■特長
この製品は、高圧ホース使用現場の安全確保と機器の保護を目的に設計された、高性能な保護スリーブです。

・高圧ホースの破裂制御: 超高密度二層構造により、最大 13,000 PSI の破裂圧力を制御。ホース破裂時の流体噴出を抑制し、作業員の負傷および機器の損傷を防止します。

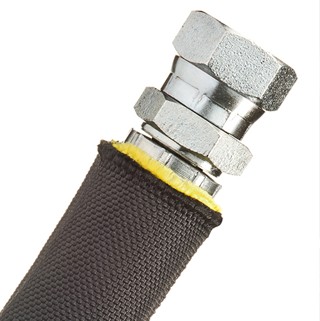

・二層構造の安全アラート: 外層（黒）と内層（金/黄）の二層構造を採用。外層が損傷し内側の黄色い安全層が露出した場合は、交換が必要な警告サインとなります。

・極めて高い耐摩耗性: ISO 6945 に準拠した本製品独自の耐久構造により35万回以上の摩耗性サイクルに耐える極めて高い性能を持ちます。

材質：ナイロン / ポリエステル
色：（外層）黒 (Black / BK)
　　　（内層）金 / 黄 (Gold Inner Sleeve）
温度：-40℃～90℃（融点220℃）

承認：

○寸法表　H674-DFS

型式	呼称サイズ (mm)	内側フラット幅 (mm)	内径 (mm)	内側スリーブ肉厚 (mm)	外側スリーブ肉厚 (mm)	荷姿
型式	呼称サイズ (mm)	内側フラット幅 (mm)	内径 (mm)	内側スリーブ肉厚 (mm)	外側スリーブ肉厚 (mm)	小巻（ｍ）	大巻（ｍ）
H674-DFS1.21BK	30.7	46.2-51.3	29.2-32.5	0.69	0.89	7.62	30.48
H674-DFS1.41BK	35.8	54.1-59.2	34.3-37.6	0.64	0.89
H674-DFS1.62BK	41.1	62.2-67.3	39.6-42.7	0.71	0.93
H674-DFS1.81BK	46	69.8-74.9	44.4-47.5	0.71	0.95
H674-DFS2.10BK	53.3	79.8-87.4	50.8-55.6	0.71	0.93

※　最低販売数量は変更がある場合がありますので都度、お問い合わせください。
