エレハントホース　CRエレハントカフス

エレハントホース　難燃・耐油型

423

■特長
●業界初！耐油性と難燃性を兼ね備えたダクトホース
●UL94規格　V-1相当の難燃性を有しています
●カットマーク付きです。
●専用カフスとしてCR（クロロプレンゴム）カフスがあります。

用途：切削油のオイルミスト回収用
油が飛散する場所・難燃性が要求される場所での吸排気用
電線、ケーブルなどを保護するカバー用

材質：特殊耐油配合軟質PVC/硬質PVC

色調：硬質部/黒　　軟質部/グレー

使用温度：-10℃～＋50℃（連続使用の場合は40℃以下）

巻き方向：全サイズ左巻き

■標準規格

型式	呼称	内径（mm）	外径（mm）	ピッチ（mm）	使用圧力※1 （MPa）	最小曲半径（mm）	概算重量（ｇ/ｍ）	定尺（ｍ）
423-32-11	32	31.8	38.6	9.5	0～0.06	35	230	20・50
423-50-11	50	50.8	59.0	11.0	0～0.05	50	440	20
423-75-11	75	76.2	85.6	13.0	0～0.04	80	730	20
423-100-11	100	101.6	111.6	14.0	0～0.03	110	1,000	20
423-125-11	125	127.0	137.6	15.0	0～0.02	140	1,330	20
423-150-11	150	152.4	163.4	16.0	0～0.02	165	1,600	20
423-200-11	200	203.2	215.0	18.0	0～0.01	240	2,170	20

※1.常温直管状態において許容できる最大圧力であり、金具・バンドの組み合わせや常温以上で使用する場合など条件によって許容圧力は低下します。
※記載されている製品の寸法、規格、デザインは、商品改良のため予告なく変更する場合がございます。
上記以外のサイズも受注生産品にて対応可能です。

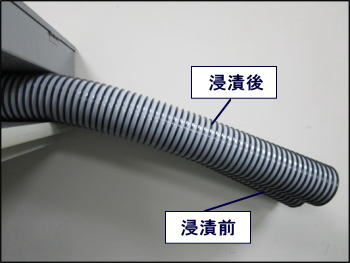

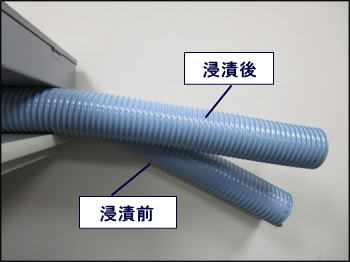

【耐油試験】

試験方法：従来品（エレハントホースE型）とエレハントホース難燃・耐油型を灯油に1週間
浸漬した時のホース柔軟性比較


エレハントホースE型	エレハントホース難燃・耐油型

結果：エレハントホース耐油型（写真右）では浸漬後のホース硬化は殆ど見られなかった。

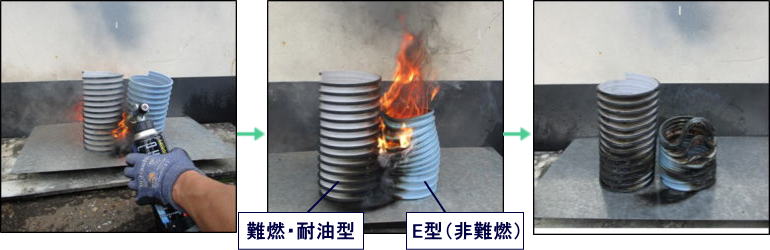

【難燃試験】

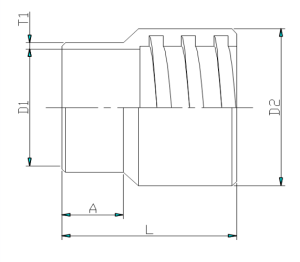

【CRエレハントカフス】
	難燃仕様（自己消化性あり）色調：ライトグレー材質：CR（クロロプレンゴム）

型式	呼称	L （mm）	A （mm）	D1 （mm）	D2 （mm）	T1 （mm）	重量（ｇ/個）
423-100-11-02	100	92.0	45.0	100.0	120.7	3.0	150
423-125-11-02	125	95.0	45.5	126.0	146.3	3.0	192
423-150-11-02	150	102.0	50.0	151.0	176.7	3.0	257
423-200-11-02	200	172.0	77.0	199.5	228.0	8.5	1,370
