高周波（ギガ帯）に効く導電性シリコーンガスケット
ウルトラバンシールド
43
ウルトラバンシールドとは

銀系導電層（ジャケット部)と高張力シリコーン層（コア部)の二層を同時に成型することにより、高い導電性と優れた機械特性を併せ持つ二層構造が、画期的なノイズシールド性能を提供いたします。
過酷な温度環境における、防水、防滴、防振、遮音、耐薬品性に加え、RFI/EMIシールドをひとつのガスケットで実現いたします。
■用途
・RFI/EMI　シールド
・接地（グランディング）
・静電放電（ESD）
・電磁パルス（EMP）

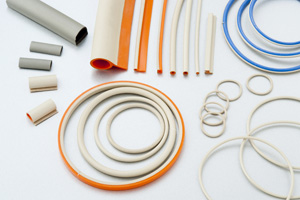

中空二層構造 高導電性の表面層と非導電性の芯材層を持つ二層構造のエラストマーガスケット


防水用シールドガスケット

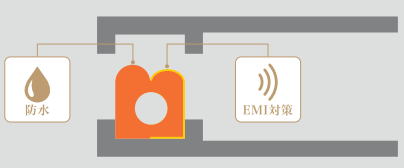

防水機能を付与したウルトラバンシールドをご利用いただくことで、防水とEMIの対策を同時におこなうことができます。
性能や導入事例などはこちら→ 参考資料
  筐体推奨溝サイズ一覧→ 推奨サイズ

UV O **J-03 UV O **J-03FR UV O **J-03FRSPG
アルミ銀タイプ 難燃性アルミ銀タイプ 難燃性スポンジタイプ
●導電層と非導電層の二層構造ガスケット
●-40℃〜+200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能		 ●導電層と非導電層の二層構造ガスケット
●難燃性：UL94 V-0 相当品（非登録）
●-40℃〜＋200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能		 ●導電層と非導電層の二層構造ガスケット
●スポンジ構造により、柔らかさを実現
●難燃性：UL94 V-0 取得
●-40℃〜＋200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能
単位：（mm）
型式 O.D. I.D. 定尺
（m）
UV O10J-03 1.0 （0.5） 100
UV O135J-03 1.35 （0.55） 50
UV O15J-03 1.5 （0.6） 50
UV O20J-03 2.0 （0.7） 50
UV O25J-03 2.5 （1.0） 50
UV O30J-03 3.0 （1.5） 50
UV O40J-03 4.0 （2.4） 30
単位：（mm）
型式 O.D. I.D. 定尺
（m）
UVO07J-03FR 0.7 n/a 100
UVO10J-03FR 1.0 （0.5） 100
UVO15J-03FR 1.5 （0.6） 50
UVO20J-03FR 2.0 （0.7） 50
UVO25J-03FR 2.5 （1.0） 50
UVO30J-03FR 3.0 （1.5） 50
UVO40J-03FR 4.0 （2.4） 30
単位：（mm）
型式 O.D. 定尺
（m）
UVO10J-03-FRSPG 1.0 100
UVO15J-03-FRSPG 1.5 50
UVO17J-03-FRSPG 1.7 50
UVO20J-03-FRSPG 2.0 50
UVO25J-03-FRSPG 2.5 50
UVO30J-03-FRSPG 3.0 50
UVO40J-03-FRSPG 4.0 30
UV O **J-03FRSPG-WH UV DD **-**J-03 UV DD **-**J-03-D30
難燃性スポンジタイプ中空タイプ アルミ銀タイプDD型防水タイプ ソフトタイプDD型防水タイプ


●導電層と非導電層の二層構造ガスケット
●中空構造によって、より一層の柔らかさを
　実現
●難燃性：UL94 V-0 取得
●-40℃〜＋200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能

●導電層と非導電層の二層構造ガスケット
●防水＋EMIを一体化
●屋外筐体への防滴・防水・シールド
●-40℃〜＋200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能

単位：（mm）
型式 H1 H2 W D 定尺
（m）
UV DD20-
19J-03		 2.0 1.9 1.9 （0.9） 50
UV DD33-
29J-03		 3.3 2.9 2.9 （1.2） 50


●導電層と非導電層の二層構造ガスケット
●防水＋EMIを一体化
●屋外筐体への防滴・防水・シールド
●-40℃〜＋200℃の使用範囲：（静止状態）
●環境配慮： RoHS 適合
●長さカット・リング加工も対応可能

単位：（mm）
型式 H1 H2 W D 定尺
（m）
UV DD20-
19J-03-D30		 2.0 1.9 1.9 （0.9） 50
UV DD33-
29J-03-D30		 3.3 3.2 2.9 （1.2） 50
単位：（mm）
型式 O.D. I.D. 定尺
（m）
UVO10J-03-
FRSPG-WH		 1.0 （0.5） 100
UVO15J-03-
FRSPG-WH		 1.5 （0.6） 50
UVO17J-03-
FRSPG-WH		 1.7 （0.6） 50
UVO20J-03-
FRSPG-WH		 2.0 （0.7） 50
UVO25J-03-
FRSPG-WH		 2.5 （1.0） 50
UVO30J-03-
FRSPG-WH		 3.0 （1.5） 50
UVO40J-03-
FRSPG-WH		 4.0 （2.4） 30
アルミ銀タイプ 難燃性アルミ銀タイプ ソフトタイプ（ショアA30） 難燃性スポンジタイプ
導電層 材質 銀メッキアルミニウム 銀メッキアルミニウム 銀メッキアルミニウム 銀メッキアルミニウム
シリコーンゴム シリコーンゴム シリコーンゴム シリコーンゴム
色 アイボリー アイボリー アイボリー アイボリー
芯材 材質 シリコーンゴム 難燃性シリコーンゴム シリコーンゴム 難燃性シリコーンゴム
色 オレンジ ブルー グレー バイオレット
備考 高張力性 難燃性
高張力性		 ソフトタイプ
高張力性		 難燃性
スポンジタイプ

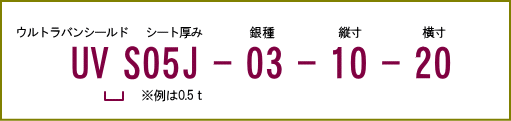

UV　S**J-**-**-**

型式例
 型式例

● 導電層は金属導電粒子を高密度充填しており、極めて高い導電性を実現
● 広範囲の温度環境下での運用が可能（-40℃〜＋200℃：静止状態）
● 環境配慮：RoHS適合
● 図面による指示を頂き、任意の形状にて打ち抜き可能
（加工公差を明記ください）
● 対応可能なサイズや形状など、詳細についてはお問い合わせください

カスタマイズ例→
輸入品対応例→
