コンチューブ・クイックチューブ　（受注生産品）※常温収縮チューブです。
43

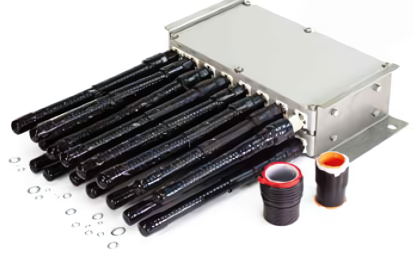

コンチューブ・クイックチューブ
特長
● 加熱の必要がない常温収縮チューブ
● 寒冷地でも使用可能なシリコーンゴム製
用途
● 携帯基地局同軸コネクタの防水・保護
● 低圧ケーブルの接続部の絶縁

材質 シリコーンゴム
連続使用温度 -50℃〜80℃
難燃性 非難燃
色 黒


コンチューブ
サイズ  収縮前内径
D（mm）		 収縮前長さ
L1（mm）		 収縮後内径（mm） 収縮後長さ
L2（mm）		 収縮後厚さ
ｔ（mm）
d1 d2
N5C-F17 17.0以上 50.0以上 9.0以下 ― 150以上 2.0±0.2
N7C-F20 20.0以上 〃 10.0以下 ― 130以上
N7C-F27 27.0以上 55.0以上 〃 22.0以下 160以上
N8C-F27 27.0以上 〃 12.0以下 〃 〃
N8C-F33 33.0以上 60.0以上 〃 23.0以下 〃
N12C-F33 33.0以上 〃 13.0以下 〃 170以上
N12C-F37 37.0以上 64.0以上 〃 24.0以下 〃
N17C-F42 42.0以上 65.0以上 18.0以下 26.0以下 180以上

クイックチューブ
サイズ  収縮前内径
D（mm）		 収縮前長さ
L1（mm）		 収縮後内径
d（mm）		 収縮後長さ
L2（mm）		 収縮後厚さ
ｔ（mm）
N20S 20.0以上 50.0以上 10.0以下 130以上 2.0±0.2
N27S 27.0以上 55.0以上 12.0以下 150以上
N33S 33.0以上 60.0以上 14.0以下 160以上
N42S 42.0以上 65.0以上 16.0以下 170以上

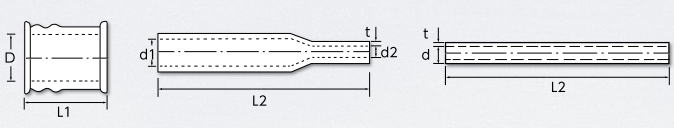

寸法図
