ノイズプロテクトチューブ(スナップタイプ、マジックタイプ) 096
特徴
●ノイズ対策用としてシールド効果の高いアルミ箔を使用したスナップチューブです。
●スナップボタンによる嵌合のため工具無しで簡単に着脱できます。
●サイズは10φ〜100φまで9サイズあり、配線にピッタリな被覆が可能です。
●柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。

用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
鉄道車両用材料燃焼試験合格
(車材燃試・緩燃性)
カラー
梱包
●ブラック ●外箱の取り出し口より引き出してご使用できます。
●ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄できます。
使用方法
●アルミ箔が内側になるように相手物に巻き、編組線がアルミ箔面に接触するように装着して下さい。
●編組線はアース線としてご利用頂けます。

スナップタイプ
ノイズプロテクトチューブ・スナップタイプ
マジックタイプ
ノイズプロテクトチューブ・マジックタイプ
各タイプ仕様
スナップタイプ
品番 呼径 定尺 材質・特性
TMBS-10 10φ 25m ●シート部
難燃性軟質塩ビニール
+PET+アルミ箔
+1.25sq編組線
(平編スズメッキ銅線)

●勘合部
スナップボタン
(ポリアセタール樹脂)


●シート部 V-O適合相当
TMBS-15 15φ
TMBS-20 20φ
TMBS-25 25φ
TMBS-30 30φ
TMBS-40 40φ
TMBS-50 50φ
TMBS-70 70φ
TMBS-100 100φ


マジックタイプ
品番 呼径 定尺 材質・特性
TMP-20 20φ 25m ●シート部
難燃性軟質塩ビニール
+PET+アルミ箔
+1.25sq編組線
(平編スズメッキ銅線)

●勘合部
マジックテープ
オス・メステープ巾 16mm

●シート部 V-O適合相当
TMP-25 25φ
TMP-30 30φ
TMP-40 40φ
TMP-50 50φ
TMP-70 70φ
TMP-100 100φ

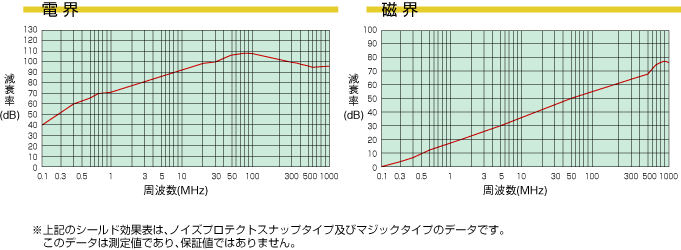

■シールド効果表

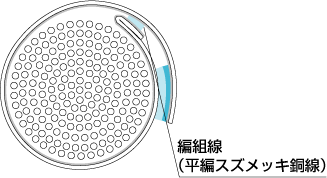

■断面図


ノイズプロテクトチューブ(スライドロックタイプ) 096
特徴
●ノイズ対策用としてシールド効果の高いアルミ箔を使用したスナップチューブです。
●スナップボタンによる嵌合のため工具無しで簡単に着脱できます。
●サイズは10φ〜100φまで9サイズあり、配線にピッタリな被覆が可能です。
●柔軟な材質でどんな形状にもフィットし、スマートな外観を作り上げます。
用途
コンピューター及び周辺端末装置、通信機器、計測機器、
医療用機器その他電子応用装置の配線用ケーブル結束、ノイズ対策
鉄道車両用材料燃焼試験合格
(車材燃試・緩燃性)
カラー
梱包
●ブラック ●外箱の取り出し口より引き出してご使用できます。
●ボビン・外箱には金属部品を使用しておりませんので簡単に廃棄できます。
■使用方法
●アルミ箔が内側になるように相手物に巻き、編組線がアルミ箔面に接触するように装着して下さい。
●編組線はアース線としてご利用頂けます。

■嵌合方法
●専用スライダー(別売り)を使用する事により簡単に装着が可能です。
ノイズプロテクトチューブ・スライドロックタイプ

ノイズプロテクトチューブ・専用スライダー
専用スライダー(別売り)
各タイプ仕様
品番 呼径 定尺 材質・特性
TSLA-15 15φ 25m ●シート部
難燃性軟質塩ビニール
+PET+アルミ箔
+1.25sq編組線
(平編スズメッキ銅線)

●勘合部
半硬質難燃性塩化ビニール

●シート部 V-O適合相当
TSLA-20 20φ
TSLA-25 25φ
TSLA-30 30φ
TSLA-35 35φ
TSLA-40 40φ
TSLA-50 50φ
TSLA-70 70φ
TSLA-100 100φ

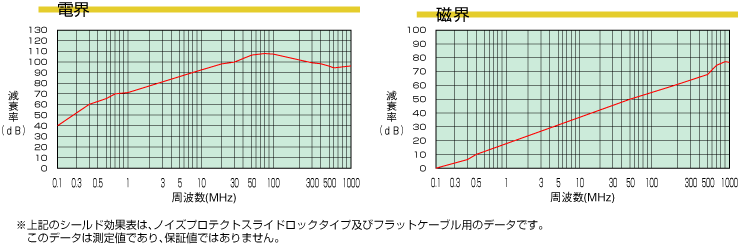

■シールド効果表

断面図
