P.1639
G5NM(ﾉｰﾏｰｷﾝｸﾞ難燃ポリオレフィン熱収縮チューブ)　　　　　　　　　　　　　収縮率2：1
印字がありませんので外装用途に最適。一般的用途として電気部品の絶縁、電線被覆や識別用で使用出来ます。
623　446
特徴
印字がないので外装用途に最適です。
柔軟性に富み、耐溶剤性に優れる。
物理的・科学的・電気的性能に優れる。
RoHS指令、REACHに適合しております。
製品仕様
使用温度範囲：-55〜125℃
収縮開始温度：70℃
完全収縮温度：110℃
認証規格
UL224 FileNo.E255532, 125℃ VW-1 600V
VERSAFIT V2 及びSUMI-FZ,F2Z、B2代替え候補品となります。

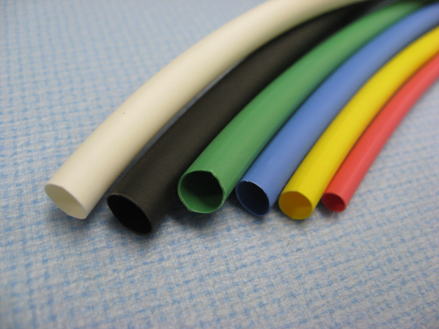

標準色
黒、白、赤、青、黄、緑
（その他の色はお問い合わせください。）

(完全受注製作品）
型式 サイズ 収縮前(mm) 収縮後(mm) 梱包
(mm) 内径 肉厚 最大内径 最大肉厚 (m/巻)
G5NM-0.8 φ0.8 1.0±0.2 0.15±0.05 0.4 0.25±0.05 200
G5NM-1.0 φ1.0 1.5±0.3 0.20±0.05 0.6 0.33±0.05 200
G5NM-1.5 φ1.5 2.0±0.3 0.20±0.05 0.75 0.36±0.05 200
G5NM-2.0 φ2.0 2.5±0.3 0.20±0.05 1 0.44±0.05 200
G5NM-2.5 φ2.5 3.0±0.3 0.25±0.05 1.25 0.44±0.05 200
G5NM-3.0 φ3.0 3.5±0.3 0.25±0.05 1.5 0.44±0.05 200
G5NM-3.5 φ3.5 4.0±0.3 0.25±0.05 1.75 0.44±0.05 200
G5NM-4.0 φ4.0 4.5±0.3 0.25±0.05 2 0.44±0.05 200
G5NM-4.5 φ4.5 5.0±0.3 0.25±0.05 2..25 0.44±0.08 100
G5NM-5.0 φ5.0 5.5±0.3 0.25±0.05 2.5 0.56±0.08 100
G5NM-6.0 φ6.0 6.5±0.3 0.28±0.05 3 0.56±0.08 100
G5NM-7.0 φ7.0 7.6±0.3 0.30±0.06 3.5 0.56±0.08 100
G5NM-8.0 φ8.0 8.6±0.3 0.30±0.06 4 0.56±0.08 100
G5NM-9.0 φ9.0 9.6±0.3 0.30±0.06 4.5 0.56±0.08 100
G5NM-10.0 φ10.0 10.7±0.4 0.30±0.06 5 0.56±0.08 100
G5NM-11.0 φ11.0 11.7±0.4 0.30±0.06 5.5 0.56±0.08 100
G5NM-12.0 φ12.0 12.7±0.4 0.30±0.06 6 0.56±0.08 100
G5NM-13.0 φ13.0 13.7±0.4 0.35±0.07 6.5 0.69±0.08 100
G5NM-14.0 φ14.0 14.7±0.4 0.35±0.07 7 0.69±0.08 100
G5NM-15.0 φ15.0 15.7±0.5 0.35±0.07 7.5 0.69±0.08 100
G5NM-16.0 φ16.0 16.7±0.5 0.35±0.07 8 0.69±0.08 100
G5NM-17.0 φ17.0 17.5±0.6 0.35±0.12 8.5 0.77±0.08 100
G5NM-18.0 φ18.0 19.0±0.5 0.40±0.10 9 0.77±0.15 100
G5NM-20.0 φ20.0 21.0±0.5 0.40±0.10 10 0.77±0.15 100
G5NM-22.0 φ22.0 23.0±0.5 0.40±0.10 11 0.77±0.15 100
G5NM-25.0 φ25.0 26.0±1.0 0.45±0.10 12.5 0.87±0.15 50
G5NM-28.0 φ28.0 29.0±1.0 0.45±0.10 14 0.87±0.15 50
G5NM-30.0 φ30.0 31.5±1.0 0.45±0.10 15 0.87±0.15 50
※販売単位は都度お問い合わせください。
 ※カット品・特注品（サイズ・色マーキング加工）も承りますのでお問い合わせください。
※定尺の中に1カ所以上の繋ぎ目がある場合があります。
※定尺品で、繋ぎ目無しをご希望される場合、当社営業へお問い合わせ下さい。
