光コネクター付きミリタリーケーブル 429
ミリタリーケーブル(BXタイプ)仕様
●超越した耐久性、柔軟性、耐側圧性能を兼ね備えた世界も強靭であらゆる環境下でご使用頂ける軍事用ミリタリイトバッファケーブルです。
●屈曲試験は、100万回以上です。
●過酷な条件下でも長期間故障がなく使用出来る様に設計された Core-LockedTMジャケット方式の作業性と安全性を重視したラウンド設計です。
●心線数は 2心から12心までご用意しております。
写真:SCコネクター付きミリタリーケーブル 2心

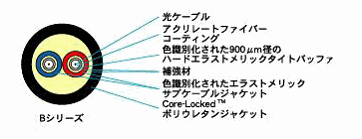

構造
ミリタリーケーブル
仕様表 (2心の場合)
- SM GI(50/125) GI(62.5/125)
許容曲げ半径 - -
敷設時 - ケーブル外径の20倍
固定時 - ケーブル外径の10倍
使用温度 - - 55℃ 〜 +85℃
保管温度 - - 70℃ 〜 +85℃
耐側圧性能 [N/cm] 440 ※1
耐衝撃性能 [インパクト] 200 ※2
耐屈曲性能 [サイクル] 2000 ※3
※1 TIA/EIA−455−41 mil. requirement
※2 TIA/EIA−455−25 mil. requirement
※3 TIA/EIA−455−104 mil. requirement
型式表
SM (9/125) 型 式 波 長 備 考
2心 B02-065C-SLS/900-MIL 1300/1550 通常在庫品
4心 B04-075C-SLS/900-MIL 1300/1550 通常在庫品
6心 B06-085C-SLS/900-MIL 1300/1550 ※最小LOT 500m
8心 B08-100C-SLS/900-MIL 1300/1550 ※最小LOT 500m
12心 B12-110C-SLS/900-MIL 1300/1550 ※最小LOT 500m
GI (50/125) 型 式 周 波 数 帯 域 波 長 備 考
2心 B02-065C-AGG/900-MIL 600/600 850/1300 通常在庫品
4心 B04-075C-AGG/900-MIL 600/600 850/1300 通常在庫品
6心 B06-085C-AGG/900-MIL 600/600 850/1300 ※最小LOT 500m
8心 B08-100C-AGG/900-MIL 600/600 850/1300 ※最小LOT 500m
12心 B12-110C-AGG/900-MIL 600/600 850/1300 ※最小LOT 500m
GI (62.5/125) 型 式 周 波 数 帯 域 波 長 備 考
2心 B02-065C-WEG/900-MIL 200/600 850/1300 通常在庫品
4心 B04-075C-WEG/900-MIL 200/600 850/1300 通常在庫品
6心 B06-085C-WEG/900-MIL 200/600 850/1300 ※最小LOT 500m
8心 B08-100C-WEG/900-MIL 200/600 850/1300 ※最小LOT 500m
12心 B12-110C-WEG/900-MIL 200/600 850/1300 ※最小LOT 500m
