フレキシブル電線管 ケイフレックス
UL/難燃/固定用ケイフレックス typeKUU 031
●ケイフレックスタイプKUUは、米国UL規格、タイプKSCはカナダCSA規格に合格した製品です。KUUは呼び#12〜36の螺旋管の中に銅線を組み込み、管の電気抵抗値を小さくし、万一の短絡電流をアースさせる構造です。又#42〜#104は銅線を組み込まず、螺旋管をインターロックに折り曲げた構造です。従って#42以上のサイズを使用する場合NEC(米国電気工事規格)の351節によって別のグランド線を配線に追加してください。また、コネクタは取付けネジがNPT(アメリカテーパーネジ)となっており、端末部にはナイロン製のブッシングが標準品として組み込まれております。本製品は国内で製作しており在庫品です。
ケイフレックス・電線管 ケイフレックス・電線管図
型式
呼び
最小
内径
外径 固定最小
中心曲げ半径
該当する
ネジの呼び
重量(Kg) 1巻の長さ
(m)
黒色品 ライトグレー色 Gネジ Mネジ NPTネジ CTCネジ 1m当り 1巻当り
KUU12 KUU12LG 3/8 12.3 17.7 70 - M20 - - 0.49 14.7 30
KUU16 KUU16LG 1/2 15.8 21.1 100 G1/2(CTG16) M20 NPT1/2 CTC19 0.59 17.7 30
KUU22 KUU22LG 3/4 20.8 26.4 130 G3/4(CTG22) M25 NPT3/4 CTC25 0.74 14.8 20
KUU28 KUU28LG 1 26.4 33.2 200 G1(CTG28) M32 NPT1 CTC31 1.27 25.4 20
KUU36 KUU36LG 1-1/4 35 42 240 G1-1/4(CTG36) M40 NPT1-1/4 CTC39 1.78 26.7 15
KUU42 KUU42LG 1-1/2 40 47.7 270 G1-1/2(CTG42) M50 NPT1-1/2 CTC51 1.5 22.5 15
KUU54 KUU54LG 2 51.3 59.7 320 G2(CTG54) M63 NPT2 CTC63 2 20 10
KUU70 KUU70LG 2-1/2 63 72.5 430 G2-1/2(CTG70) - NPT2-1/2 CTC75 3.13 31.3 10
KUU82 KUU82LG 3 78 88.4 500 G3(CTG82) - NPT3 - 4.48 44.8 10
KUU92 KUU92LG 3-1/2 88.9 101.1 580 G3-1/2(CTG92) - NPT3-1/2 - 4.56 27.4 6
KUU104 KUU104LG 4 101.6 113.8 700 G4(CTG104) - NPT4 - 4.86 29.2 6

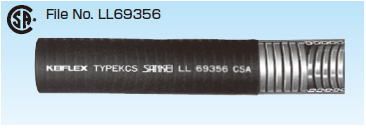

CSA/高耐油/可動用ケイフレックス 031
●ケイフレックスType KCS は、カナダのCSA 規格のC22.2No-56「Flexible Metal Conduits and Liquid Tight Flexible Metal Conduits」

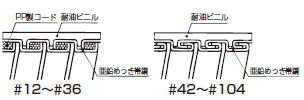

の登録品です。管の構造は、亜鉛めっき帯鋼のコアにジャケットとして耐油性及び柔軟性に優れたビニルを被覆しています。
●電線は、CSA 規格に規定された電線/ケーブルをご使用下さい。
●呼び36 以下のサイズは、ポリプロピレン製のコードパッキンにより可とう性がスムーズとなりますので可動する場所への
配管にご使用になれます。
型式 吋呼び 最小
内径
外径 固定 可動 該当する
ネジの呼び
重量(Kg) 1巻の
長さ(m)
黒色品 ライト
グレー色
Gネジ Mネジ NPTネジ CTC
ネジ
1m当り 1巻当り
KCS12 KCS12LG 3/8 12.3 17.7 60 120 - M20 - - 0.3 9.1 30
KCS16 KCS16LG 1/2 15.8 21.1 70 140 G1/2(CTG16) M20 NPT1/2 CTC19 0.51 15.4 30
KCS22 KCS22LG 3/4 20.8 26.4 80 160 G3/4(CTG22) M25 NPT3/4 CTC25 0.65 13 20
KCS28 KCS28LG 1 26.4 33.2 100 200 G1(CTG28) M32 NPT1 CTC31 0.99 19.8 20
KCS36 KCS36LG 1-1/4 35 42 130 260 G1-1/4(CTG36) M40 NPT1-1/4 CTC39 1.27 19 15
KCS42 KCS42LG 1-1/2 40 47.7 200 400 G1-1/2(CTG42) M50 NPT1-1/2 CTC51 1.52 22.8 15
KCS54 KCS54LG 2 51.3 59.7 280 560 G2(CTG54) M63 NPT2 CTC63 2 20 10
KCS70 KCS70LG 2-1/2 63 72.5 350 700 G2-1/2(CTG70) - NPT2-1/2 CTC75 2.75 27.5 10
KCS82 KCS82LG 3 78 88.4 400 800 G3(CTG82) - NPT3 - 3.25 32.5 10
KCS92 KCS92LG 3-1/2 88.9 101.1 490 1000 G3-1/2(CTG92) - NPT3-1/2 - 3.75 22.5 6
KCS104 KCS104LG 4 101.6 113.8 560 1200 G4(CTG104) - NPT4 - 4.38 26.2 6

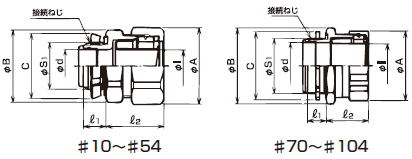

ケイフレックス標準コネクター
コネクター ノックアウト接続用 031
●ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。
●表中の「接続できるケイフレックス」欄の※印はMS、KMV、KPF、KIC、KIH、KIV、KPBF、
KUU、KCS、KMB、KIB、KM、KI を表しています。
●ケイフレックスとコネクタの引張力は#10 は500N(JIS のミディアム)、#12〜54 は1000N(JIS のヘビー)、#70 以上は2500N
(JIS のベリーヘビー)です。

管用平行おねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φdφl L1 L2 接続ネジ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
φS1 呼び
KMBG10 10 8 27.5 29 8.5 10 20 20.9 G1/2 55 20
KMBG12 12 10 30.4 30.4 10.8 10 22 20.9 G1/2 60 20
KMBG16 16 13 34.2 30.8 14.1 10 21 20.9 G1/2 70 20
KMBG22 22 18 41.5 38.3 19.3 12 24 26.4 G3/4 100 20
KMBG28 28 24 48.3 47 24.6 14 27 33.2 G1 160 10
KMBG36 36 32 58.8 56.5 33 14 29 41.9 G1-1/4 230 10
KMBG42 42 37 66.8 65.3 38.2 16 32 47.8 G1-1/2 320 10
KMBG54 54 48 80 80 49.3 16 34 59.6 G2 440 5
KMBG70 70 60 92.4 93 60.6 29 38 75.1 CTG70 604 2
KMBG82 82 75 109.8 106 75.5 31 41 87.8 CTG82 799 2
KMBG92 92 85 123.8 121 86.4 32 45 100.3 CTG92 1172 1
KMBG104 104 98 137.5 135 99.1 32 48 113 CTG104 1280 1
※L1寸法長いもの(#10〜#28は17mm、#36#42は18mm,#54は20mm)も特注で承ります
管用平行おねじ付き
メートルおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φdφl L1 l2 接続ネジJIS B 0207 重量
(g/個)
最小入数
(個/袋)
φS1 呼び
KMBM10 10 8 27.5 29 8.5 10 20 19.9 M20 53 20
KMBM12 12 10 30.4 30.4 10.8 10 22 19.9 M20 63 20
KMBM16 16 13 34.2 32 14.1 10 22 19.9 M20 71 20
KMBM22 22 18 41.5 39.8 18.9 10 24 24.9 M25 112 20
KMBM28 28 24 48.3 47 24.6 12 27 31.9 M32 162 10
KMBM36 36 32 58.8 56.5 33 12 30 39.9 M40 228 10
KMBM42 42 37 66.8 65.3 38.2 14 32 49.9 M50 325 5
KMBM54 54 49 80 80 49.5 14 34 62.9 M63 446 5

メートルおねじ付き
NTPおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd φl L1 L2 接続ネジ
JIS B 1.20.1
重量
(g/個)
最小入数
(個/袋)
φS1 呼び
KMBT12 12 10 30.4 29.2 10.8 10 21 21.2 NPT 1/2 60 20
KMBT16 16 13 34.2 30.8 14.1 10 21 21.2 NPT 1/2 70 20
KMBT22 22 18 41.5 37.7 19 12 24 26.5 NPT 3/4 100 20
KMBT28 28 23 48.3 46.8 24.6 14 26 33.2 NPT 1 160 10
KMBT36 36 32 58.8 56.3 33 16 29 41.9 NPT 1-1/4 230 10
KMBT42 42 37 66.8 64.8 38.2 16 31 48 NPT 1-1/2 320 5
KMBT54 54 48 80 79.6 49.3 18 33 60.1 NPT 2 440 5
KMBT70 70 58 92.4 89 58.8 20 38 72.8 NPT 2-1/2 644 2
KMBT82 82 75 109.8 107 75.5 22 41 88.7 NPT 3 844 2
KMBT92 92 85 140 136.7 86.4 32 70 101.4 NPT 3-1/2 1780 1
KMBT104 104 98 137.5 136 99.1 24 48 114.1 NPT 4 1352 1
NTPおねじ付き

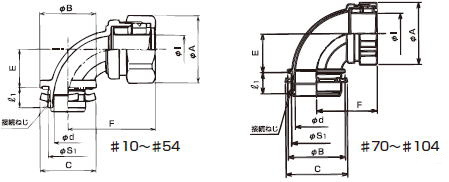

90°形コネクター ノックアウト接続用 031
ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。
●表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KPBF、
KUU、KCS、KMB、KIB、KM、KI を表しています。
●ケイフレックスとコネクタの引張力は#10 は500N(JIS のミディアム)、#12〜54 は1000N
(JIS のヘビー)、#70 以上は2500N(JIS のベリーヘビー)です。
管用平行おねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd E F L1 接続ネジ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM90BG10 10 8 27.5 29 8.5 16.2 34 10 20.9 G1/2 70 20
KM90BG12 12 10 30.4 29 10.8 18.6 36 10 20.9 G1/2 79 20
KM90BG16 16 13 34.2 29 14.1 19.5 35 10 20.9 G1/2 97 20
KM90BG1622 16 13 34.2 36 14.3 19.5 35 12 26.4 G3/4 102 -
KM90BG22 22 18 41.5 36 19.3 22.2 41 12 26.4 G3/4 150 10
KM90BG22-16 22 13 41.5 32.6 14.1 22.8 52 10 20.9 G1/2 184 -
KM90BG28 28 24 48.3 44 24.6 25.8 47 14 33.2 G1 225 10
KM90BG28-36 28 24 48.3 53 24.8 25.8 47 14 41.9 G1-1/4 235 -
KM90BG36 36 32 58.8 53 33 31.1 54 14 41.9 G1-1/4 329 5
KM90BG42 42 37 66.8 61 38.2 35.6 61 16 47.8 G1-1/2 600 5
KM90BG54 54 48 80 74 49.3 43 68 16 59.6 G2 880 5
KM90BG70 70 60 92.4 93 60.6 58 83 31 75.1 CTG70 1129 2
KM90BG82 82 72 109.8 106 75.5 68 95 33 87.8 CTG82 1551 2
KM90BG92 92 84 123.8 121 86.4 76 105 34 100.3 CTG92 2065 -
KM90BG104 104 96 137.5 135 99.1 83 114 34 113 CTG104 2590 -
管用平行おねじ付き
メートルおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd E F L1 接続ネジ
JIS B 8463
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM90BM10 10 8 27.5 29 8.5 16.2 34 10 19.9 M20 70 20
KM90BM12 12 10 30.4 29 10.8 18.6 36 10 19.9 M20 79 20
KM90BM16 16 13 34.2 29 13.8 19.5 39 10 19.9 M20 98 20
KM90BM22 22 17 41.5 36 18.4 24.5 44 12 24.9 M25 146 10
KM90BM28 28 24 48.3 44 24.6 28.5 50 14 31.9 M32 215 10
KM90BM36 36 30 58.8 53 31 31.1 58 14 39.9 M40 - 5
KM90BM42 42 37 66.8 65 38.2 40.6 64 16 49.9 M50 610 5
KM90BM54 54 49 80 79 49.5 48 73 16 62.9 M63 890 5
メートルおねじ付き
NTPおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd E F L1 接続ネジ
JIS B 1.20.1
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM90BT12 12 10 30.4 29 10.8 18.6 36 10 21.2 NPT 1/2 78 10
KM90BT16 16 13 34.2 29 13.8 19.5 39 10 21.2 NPT 1/2 92 10
KM90BT22 22 18 41.5 36 19 24.5 44 12 26.5 NPT 3/4 144 10
KM90BT28 28 23 48.3 44 24.6 28.5 50 14 33.2 NPT 1 219 10
KM90BT36 36 32 58.8 53 33 31.1 58 14 41.9 NPT 1-1/4 332 5
KM90BT42 42 37 66.8 62 38.2 40.6 64 16 48 NPT 1-1/2 600 5
KM90BT54 54 48 80 74 49.3 48 73 16 60.1 NPT 2 880 5
KM90BT70 70 60 108.3 95.7 57.5 57.7 112 31 72.8 NPT 2-1/2 1800 2
KM90BT82 82 75 109.8 107 75.5 68 95 33 88.7 NPT 3 2650 2
KM90BT92 92 84 140 126.3 84.6 75 134 34 101.4 NPT 3-1/2 3390 1
KM90BT104 104 96 156.4 139.6 96.7 83.2 146 34 114.1 NPT 4 4410 1

NTPおねじ付き

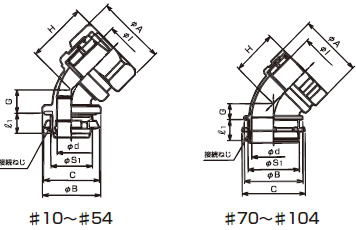

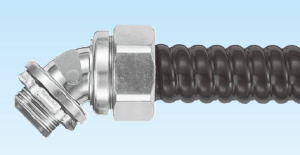

45°コネクター ノックアウト接続用 031
●ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。
●表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。
●ケイフレックスとコネクタの引張力は#10 は500N(JIS のミディアム)、#12〜54 は1000N(JIS のヘビー)、#70 以上は2500N(JIS のベリーヘビー)です。
管用平行おねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd G H L1 接続ネジ
JIS B 0202
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM45BG10 10 8 27.5 29 8.5 10.6 24 10 20.9 G1/2 75 20
KM45BG12 12 10 30.4 29 10.8 11 26 10 20.9 G1/2 85 20
KM45BG16 16 13 34.2 29 14.1 11.5 27 10 20.9 G1/2 100 20
KM45BG22 22 17 41.5 36 19.3 12.7 29 12 26.4 G3/4 140 10
KM45BG28 28 23 48.3 44 24.6 14.8 33 14 33.2 G1 260 10
KM45BG36 36 32 58.8 53 33 17.8 38 14 41.9 G1-1/4 360 5
KM45BG42 42 37 66.8 61 38.2 20.7 43 16 47.8 G1-1/2 510 5
KM45BG54 54 48 80 74 49.3 24.1 49 16 59.6 G2 700 5
KM45BG70 70 60 92.4 93 60.6 23.1 60 31 75.1 CTG70 958 2
KM45BG82 82 72 109.8 106 75.5 26.5 67 33 87.8 CTG82 1304 2
KM45BG92 92 85 123.8 121 86.4 29.8 75 34 100.3 CTG92 1720 -
KM45BG104 104 98 137.5 135 99.1 33.1 79 34 113 CTG104 2120 -
管用平行おねじ付き

メートルおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd G H L1 接続ネジ
JIS B 8463
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM45BM10 10 8 27.5 29 8.5 10.6 24 10 19.9 M20 - 20
KM45BM12 12 10 30.4 29 10.8 11 26 10 19.9 M20 - 20
KM45BM16 16 12 34.2 29 14.1 11.5 27 10 19.9 M20 81 20
KM45BM22 22 17 41.5 36 18.9 12.7 29 12 24.9 M25 125 10
KM45BM28 28 23 48.3 44 24.6 14.8 33 14 31.9 M32 - 10
KM45BM36 36 30 58.8 53 33 17.8 38 14 39.9 M40 - 5
KM45BM42 42 37 66.8 65 38.2 20.7 43 16 49.9 M50 - 5
KM45BM54 54 49 80 79 49.5 24.1 49 16 62.9 M63 - 5
メートルおねじ付き
NPTおねじ付き
型式 接続できる
ケイフレックス
挿入できる
ケイフレックス
最大外径
φA φBC φd G H L1 接続ネジ
JIS B 1.20.1
重量
(g/個)
最小入数
(個/袋)
φl φS1 呼び
KM45BT12 12 10 30.4 29 10.8 11 26 10 21.2 NPT 1/2 85 10
KM45BT16 16 12 34.2 29 14.1 11.5 27 10 21.2 NPT 1/2 100 10
KM45BT22 22 17 41.5 36 19 12.7 29 12 26.5 NPT 3/4 140 10
KM45BT28 28 23 48.3 44 24.6 14.8 33 14 33.2 NPT 1 260 10
KM45BT36 36 32 58.8 53 33 17.8 38 14 41.9 NPT 1-1/4 360 5
KM45BT42 42 37 66.8 62 38.2 20.7 43 16 48 NPT 1-1/2 510 5
KM45BT54 54 48 80 74 49.3 24.1 49 16 60.1 NPT 2 700 5
KF45BT70 70 59 108.3 95.7 58.8 25 79 31 72.8 NPT 2-1/2 1500 2
KF45BT82 82 71 125 112.3 72.9 27.9 84 33 88.7 NPT 3 2030 2
KM45BT92 92 85 123.8 121 86.4 29.8 75 34 101.4 NPT 3-1/2 2580 1
KF45BT104 104 98 156.4 139.6 99.1 36 97 34 114.1 NPT 4 3150 1
NPTおねじ付き
