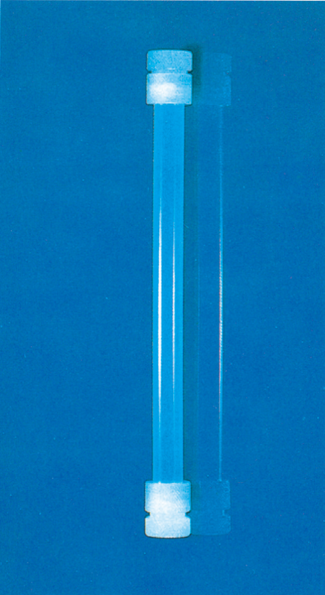

　PFA & CTFE TK型クロマトカラム 612
PFA & CTFE TK型クロマトカラム
■ 特長
● PFA & CTFEクロマトカラムTK型（基本型）は、弊社独自の製品です。
● カラム管には、透明なPFAを使い、上下の接続部はフレアー式になっており、カラム栓は、CTFEを使用しています。
● 分解、洗浄、組立が簡単におこなえます。
● 組立方法は、下部のカラム栓の先端にPTFEフィルターをかぶせてカラム管のフレアー部に差込み、上下の締付ナットで固定して下さい。

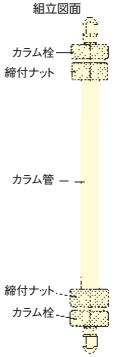

　　組立図面
型式 内径（mm） 長さ（mm） 容量約（mℓ） 常用圧力（mℓ）
612-6048-01 8φ 200 9 0.3
612-6048-02 8φ 300 15 0.3
612-6048-03 10φ 200 14  0.3
612-6048-04 10φ 300  21  0.3
612-6048-05 13φ 200  23  0.3
612-6048-06 13φ 300  37  0.3
612-6048-07 16φ 300  55  0.3
612-6048-08 16φ 500  95  0.3
612-6048-09 20φ 300  87  0.3
612-6048-10 20φ 500  150  0.3
612-6048-11 26φ 300  140  0.3
612-6048-12 26φ 500  250  0.3
※ カラム管の長さは表以外に1mまで製作できます。

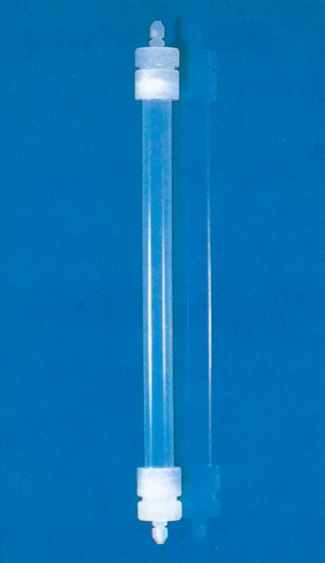

　PFA & CTFE TKS型クロマトカラム 612
PFA & CTFE TKS型クロマトカラム
■ 特長
● クロマトカラムTKS型は、TK型（基本型）に上下にコネクターと袋ナットを取り付けPTFEチューブ2.0φ×1.0φフレアー接続して使用します。
● PTFEフィルターの取り付けは、下部締付ナットをゆるめてカラム栓にフィルターをかぶせて締付ナットで完全に固定します。

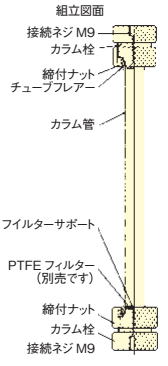

　　　　　　組立図面
型式 内径（mm） 長さ（mm）
612-6049-01 8φ 200
612-6049-02 8φ 300
612-6049-03 10φ 200
612-6049-04 10φ 300
612-6049-05 13φ 200
612-6049-06 13φ 300
612-6049-07 16φ 300
612-6049-08 16φ 500
612-6049-09 20φ 300
612-6049-10 20φ 500
612-6049-11 26φ 300
612-6049-12 26φ 500
※ 表中の基本PTFEチューブは2.0φ× 1.0φを使用します。
