デカボン〈形状維持チューブ〉 106/161/244
特長:
曲げた状態で形状を保持できるチューブです。

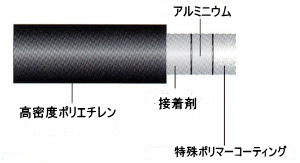

構造はアルミニウムパイプを芯材にし、高密度ポリエチレンを外被に使用した構造で、小さい曲げ半径（R)を保持でき、保持力も強く滑らかに曲がり軽量です。エアーの搬送用に作られましたが、線材の保護、経常保持を目的とした各種アクセサリーの固定用としても適しています。
またエアー配管用には専用の継ぎ手があり、筐体への配管・接続が容易です。

使用例：
◎ヘッドセット用マイク保持部
◎LED等軽量物のライトガイド
◎酸素吸入器などのレギュレーター部固定用チューブ

 デカボン〈形状維持チューブ〉
材質：
アルミニウム
高密度ポリエチレン
標準カラー：黒
使用条件
使用流体 空気
使用温度範囲 -40℃～+60℃
適用継手 デカボンチューブ専用クイックシール
デカボン〈形状維持チューブ〉図
コード 品番 内径 外径 最高使用圧力（20℃） 質量 最小曲げ半径 標準長さ
（mm） （mm） （Mpa） （kgf/c㎡） g/m （mm） （m）
02-096-01 1300-6 4 6 1.0 10 21.0 20 20･100
02-096-02 1300-10 6.8 10 1.0 10 47.0 40 20･100
デカボンチューブ専用コネクター（クイックシール）
使用条件
使用流体 空気
使用温度圧力 1Mpa{10.0kg.f/cm2} at20℃
使用温度範囲 -40℃～+60℃
負圧性能 0.1Torr (-759.9mmHg)
ストレートコネクター
コネクターのみシール加工を施しています。
 デカボン〈形状維持チューブ〉ストレートコネクター図
型式 適用チューブ型式 T ネジサイズ L
(mm)		 A
(mm)		 F チューブ挿入長さ(mm) H1 二面幅
(mm)		 H2二面幅
(mm)		 S
(mm)		 d1
(mm)		 d2
(mm)		 質量
(g)		 有効断面積(mm2)
DC6-PT1/8 1300-6 R1/8 28.0 11.0 15.0 10.0 12.0 4.5 5.0 2.7 14.5 6.0
DC6-PT1/4 1300-6 R1/4 30.0 12.0 15.0 14.0 12.0 4.5 7.0 2.7 22.0 6.0
DC10-PT1/8 1300-10 R1/8 30.0 11.0 18.0 17.0 17.0 4.5 5.0 5.6 28.0 18.0
DC10-PT1/4 1300-10 R1/4 31.0 12.0 18.0 17.0 17.0 4.5 7.0 5.6 32.0 23.0
DC10-PT3/8
 1300-10 R3/8 32.0 13.0 18.0 17.0 17.0 4.5 9.0 5.6 38.0 23.0
90℃アングルコネクター
デカボン〈形状維持チューブ〉90℃アングルコネクター
型式 適用
チューブ
型式		 T ネジ
サイズ		 L1
(mm)		 L2
(mm)		 L3
(mm)		 L4
(mm)		 A
(mm)		 F
チューブ
挿入長さ(mm)		 H1
二面幅
(mm)		 H2二面幅
(mm)		 S
(mm)		 d1
(mm)		 d2
(mm)		 質量
(g)		 有効断面積(mm2)
DL6-PT1/8 1300-6 R1/8 20.5 18.5 26.0 25.5 11.0 15.0 10.0 12.0 4.5 5.0 2.7 21.0 5.0
DL6-PT1/4 1300-6 R1/4 23.0 22.0 30.0 29.0 12.0 15.0 12.0 12.0 4.5 7.0 2.7 31.0 5.0
DL10-PT1/8 1300-10 R1/8 27.0 22.0 35.0 32.0 11.0 18.0 14.0 17.0 4.5 5.0 5.6 42.0 16.0
DL10-PT1/4 1300-10 R1/4 27.0 25.0 35.0 35.0 12.0 18.0 14.0 17.0 4.5 7.0 5.6 50.0 22.0
DL10-PT3/8 1300-10 R3/8 27.0 26.0 35.0 36.0 13.0 18.0 14.0 17.0 4.5 9.0 5.6 53.0 22.0

ティー



型式 適用
チューブ
外径(mm)		 Tネジ
サイズ
(R)		 L1
(mm)		 L2
(mm)		 L4
(mm)		 L5
(mm)		 A
(mm)		 F
チューブ
挿入
長さ
(mm)		 H1
二面幅
(mm)		 H2
二面幅
(mm)		 S
(mm)		 d1
(mm)		 d2
(mm)		 質量
(g)		 有効
断面積
(mm2)
DT6-PT1/8 6 R1/8 20.5 18.5 25.5 41 11 15 10 12 4.5 5 2.7 30 5
DT6-PT1/4 6 R1/4 23 22 29 46 12 15 12 12 4.5 7 2.7 43 5
DT10-PT1/4 10 R1/4 27 25 35 54 12 18 14 17 4.5 7 5.6 71 22
DT10-PT3/8 10 R3/8 27 26 36 54 13 18 14 17 4.5 9 5.6 71 22
ユニオンコネクタ


型式 適用チューブ
外径(mm)		 L
(mm)		 Fチューブ
挿入長さ(mm)		 H1
二面幅(mm)		 H2
二面幅(mm)		 S
(mm)		 d2
(mm)		 質量
(g)		 有効
断面積
(mm2)
UDC6 6 33 15 10 12 4.5 2.7 20 6
UDC10 10 36 18 15 17 4.5 5.6 39 23

ユニオンティー


型式 適用チューブ
外径(mm)		 L1
(mm)		 L5
(mm)		 L6
(mm)		 L8
(mm)		 Fチューブ
挿入長さ(mm)		 H1
二面幅(mm)		 H2
二面幅(mm)		 S
(mm)		 d2
(mm)		 質量
(g)		 有効
断面積
(mm2)
UDT6 6 20.5 41 20.5 27.5 15 10 12 4.5 2.7 35 4
UDT10 10 27 54 27 37 18 14 17 4.5 5.6 81.5 18.5

パネルタッチコネクタ
（ニッケルメッキ処理品）


型式 適用
チューブ
外径(mm)		 L
(mm)		 Fチューブ
挿入長さ
(mm)		 t最大
パネル厚
(mm)		 H2二面幅
(mm)		 H4二面幅
(mm)		 S
(mm)		 d2
(mm)		 T2ワッシャ
ネジサイズ(mm)		 ワッシャー
外径(mm)		 ワッシャー
肉厚(mm)		 質量
(g)		 有効
断面積
(mm2)
DUT6 6 45 15 8 12 17 4.5 2.7 M10X1.0 21 2 45 5.5
DUT10 10 51 18 5 17 24 4.5 5.6 M15X1.0 28 2.5 104 21.5

銅管接続パネルタッチコネクタ
 （ニッケルメッキ処理品）


型式 適用
チューブ
外径
(mm)		 適用
銅管
　(mm)		 L
(mm)		 F
チューブ
挿入
長さ
(mm)		 t最大
パネル
厚(mm)		 H2
二面幅
(mm)		 H4
二面幅
(mm)		 H5
二面幅
(mm)		 S
(mm)		 d2
(mm)		 T2
ワッシャー
ネジ
サイズ
(mm)		 ワッシャー
外径(mm)		 ワッシャー
肉厚(mm)		 質量
(g)		 有効
断面積
(mm2)
DUP6 6 6 53 15 8 12 17 14 4.5 2.7 M10X1.0 21 2 49 5.5
DUP10 10 10 62 18 5 17 24 17 4.5 5.6 M15X1.0 28 2.5 133 21.5
ナット
デカボン〈形状維持チューブ〉ナット
型式 適用チューブ型式 T ネジサイズ L(mm) H2(mm) 質量(g)
N6 1300-6 M10x1 9.0 12.0 5.0
N10 1300-10 M15x1 10.0 17.0 9.0
ナイロンスリーブ
デカボン〈形状維持チューブ〉ナイロンスリーブ
型式 適用チューブ型式 L(mm)
SN6 1300-6 11.0
SN10 1300-10 12.0
