01.SUS・金属フレキ類

P.297

フッ素樹脂PFAコイルチューブ

106

●フッ素樹脂PFAは、透明チューブで薬品の流れがよく確認できます。
●使用温度範囲：-65℃～+150℃
461

ミリサイズ

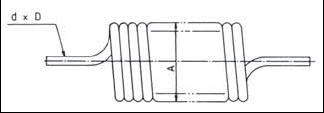

コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	チューブ全長（m）	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	チューブ全長（m）	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
02-173-01	PFA-42	2	4	約　30-40	20	100	2.5	400	4φ用	15
02-173-02	PFA-64	4	6	約　40-50	20	150	3.5	500	6φ用	15
02-173-03	PFA-86	6	8	約　60-70	20	200	4.5	600	8φ用	15
02-173-04	PFA-108	8	10	約　80-100	20	250	6.0	800	10φ用	10
02-173-05	PFA-1210	10	12	約　100-120	20	300	9.5	1000	12φ用	10

※両端ストレート部　各100mm

ミリサイズ
コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
02-173-06	PFA-42	2	4	約　30-40	10	50	200	4φ用	15
02-173-07	PFA-64	4	6	約　40-50	10	75	250	6φ用	15
02-173-08	PFA-86	6	8	約　60-70	10	100	300	8φ用	15
02-173-09	PFA-108	8	10	約　80-100	10	125	400	10φ用	10
02-173-10	PFA-1210	10	12	150-160	10	150	500	12φ用	10

※両端ストレート部　各100mm

インチサイズ
コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
コード	型式番号	内径Ｄ (mm)	外径ｄ (mm)	コイル外径Ａ（mm）	巻数	密着長さ mm	伸長範囲（mm）	適用ジョイント	耐圧力 kgf/c㎡
02-035-01	CH1/8	1.6	3.2	約　30-40	20	65	400	1/8φ用	15
02-035-02	CH1/4	4.4	6.4	約　40-50	20	130	500	1/4φ用	15
02-035-03	CH3/8	7.5	9.5	約　60-70	20	200	800	3/8φ用	10
02-035-04	CH1/2	10.7	12.7	約　80-100	20	260	1000	1/2φ用	10

※両端ストレート部　各100mm

ジュンフロンFT(PFAフッ素樹脂コイルチューブ)

021.056.106

■特長
●耐熱、耐寒性に優れています。（使用温度範囲：－65～180℃）
●色：半透明（自然色）
●ほとんどの化学薬品、溶剤に対して不活性です。
●ほとんどのものが付着しにくく、たとえ付着しても容易にとれます。
●不燃性で、電気特性に優れ、有毒物質溶出の恐れがありません。
■用途
●腐食性流体移送用チューブ
●溶剤・薬液移送用チューブ
●粘着性流体移送用チューブ
●食品プラント用チューブ
●各種液体移送用チューブ
●耐熱、高絶縁、高周波特性を必要とする各種機器

ミリサイズ
型式番号	チューブ寸法内径×外径mm	最大使用長（m）	コイル寸法（mm）				破壊圧力　２３℃		最高使用圧力　２３℃
型式番号	チューブ寸法内径×外径mm	最大使用長（m）	L	C	S	D	MPa	kgf/cm2	MPa	kgf/cm2
FT-04	2×4	0.9	345	85	555	42	9.8	100	＜2.4	＜25
FT-06	4×6	0.9	365	105	535	55	6.8	70	＜1.6	＜17
FT-08	6×8	0.8	350	90	450	95	4.4	45	＜1.0	＜11
FT-10	8×10	0.8	360	100	440	140	3.4	35	＜0.78	＜8
