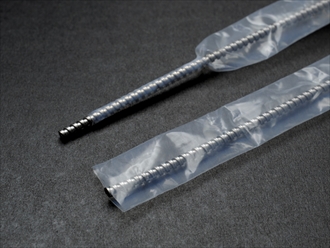

フッ素樹脂PTFE 大口径熱収縮チューブ
収縮率 1/2
203
特長
●優れた潤滑性−ポリマー最低の摩擦係数
●耐薬品性（全ての一般溶剤、酸および基剤）
●化学的不活性
●低抽出性
●優れた絶縁体特性

仕様
●材質：PTFE
●色：乳白半透明（自然色）
●定尺：1.2m（＊長尺品ご要望の場合は都度お問い合わせ下さい。）
●使用温度：−270℃〜260℃
●収縮温度：346〜354℃
●収縮率：●4:1HSタイプ：1/4に収縮
　　　　　●2:1HSタイプ：1/2に収縮
●長さ変化率：最大20％以下		 フッ素樹脂　PTFE・大口径熱収縮チューブ
※1.上記に記載の熱収縮温度は、あくまで参考値です。
実際の熱収縮温度は、熱収縮チューブの仕様や寸法、加工方法およびその他の条件によって左右される事があります。

　●チューブ原料の特性表はこちら　（参考値）


こちらの商品は輸入品につき、最小購入ロット、納期はお問合せください。
※本製品は製品の特性上、チューブに折れ目や潰れが入っている状態での納入となります。折れや潰れの少ない特別カット品もございます。別途お問い合わせください。
※当社が販売した商品は医療用途として安全性を保障するものではありません。
※当社が販売した商品を医療関連用途に使用する場合は、お客様の責任において十分に安全性をご確認の上、ご使用ください。
※当社が販売した商品の洗浄や滅菌等は、お客様での実施をお願いいたします。





●AWG サイズの（PTFE）2：1収縮チューブはこちら→ AWG

極薄肉型

型式 収縮前最小内径
(mm)		 収縮後最大内径
(mm)		 収縮後肉厚
(mm)
標準厚み 公差
1/8LW 5.46 3.30 0.20 ±0.05
1/4LW 10.41 6.6 0.25 ±0.07
5/16LW 11.94 8.36 0.30 ±0.07

一般工業用厚肉型

型式 収縮前最小内径
(mm)		 収縮後最大内径
(mm)		 収縮後肉厚
(mm)
標準厚み 公差
1/8IW 2:1 HS 4.22 3.30 0.76 ±0.13
3/16IW 2:1 HS 6.35 4.90 0.76 ±0.13
1/4IW 2:1 HS 8.46 6.53 0.76 ±0.13
5/16IW 2:1 HS 10.54 8.13 0.76 ±0.13
3/8IW 2:1 HS 12.65 9.73 0.76 ±0.13
7/16IW 2:1 HS 14.73 11.38 0.76 ±0.15
1/2IW 2:1 HS 16.92 12.95 0.76 ±0.15
9/16IW 2:1 HS 19.00 14.53 0.76 ±0.15
5/8IW 2:1 HS 21.08 16.18 0.76 ±0.15
11/16IW 2:1 HS 23.24 17.78 0.81 ±0.15
3/4IW 2:1 HS 25.40 19.41 1.02 ±0.18
7/8IW 2:1 HS 29.72 22.63 1.14 ±0.18
1IW 2:1 HS 33.78 25.91 1.27 ±0.20

薄膜型

型式 収縮前最小内径
(mm)		 収縮後最大内径
(mm)		 収縮後肉厚
(mm)
標準厚み 公差
1/8TW 2:1 HS 5.46 3.30 0.38 ±0.08
1/4TW 2:1 HS 10.41 6.60 0.38 ±0.08
5/16TW 2:1 HS 11.94 8.36 0.38 ±0.08
3/8TW 2:1 HS 14.22 10.13 0.38 ±0.08
7/16TW 2:1 HS 16.64 11.73 0.46 ±0.10
1/2TW 2:1 HS 19.05 13.31 0.46 ±0.10
5/8TW 2:1 HS 23.62 16.64 0.51 ±0.10
3/4TW 2:1 HS 28.58 19.96 0.64 ±0.13
7/8TW 2:1 HS 33.27 23.14 0.76 ±0.15
1TW 2:1 HS 38.10 26.31 0.76 ±0.15

標準厚型

型式 収縮前最小内径
(mm)		 収縮後最大内径
(mm)		 収縮後肉厚
(mm)
標準厚み 公差
1/8SW 2:1 HS 5.46 3.3 0.51 ±0.10
1/4SW 2:1 HS 10.41 6.6 0.51 ±0.10
5/16SW 2:1 HS 11.94 8.36 0.51 ±0.10
3/8SW 2:1 HS 14.22 10.13 0.64 ±0.15
7/16SW 2:1 HS 16.64 11.73 0.64 ±0.15
1/2SW 2:1 HS 19.05 13.31 0.64 ±0.15
5/8SW 2:1 HS 23.62 16.64 0.76 ±0.15
3/4SW 2:1 HS 28.58 19.96 0.89 ±0.20
7/8SW 2:1 HS 33.27 23.14 0.89 ±0.20
1SW 2:1 HS 38.1 26.31 0.89 ±0.20

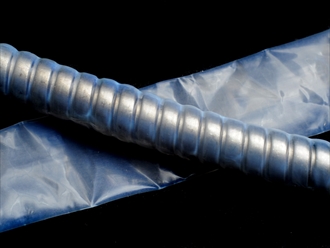

フッ素樹脂PTFE 大口径熱収縮チューブ
収縮率 1/4
203
特長
●優れた潤滑性−ポリマー最低の摩擦係数
●耐薬品性（全ての一般溶剤、酸および基剤）
●化学的不活性
●低抽出性
●優れた絶縁体特性

仕様
●材質：PTFE
●色：乳白半透明（自然色）
●定尺：1.2m（＊長尺品ご要望の場合は都度お問い
　合わせ下さい。）
●使用温度：−270℃〜260℃
●収縮温度：340℃
●収縮率：●4:1HSタイプ：1/4に収縮
　　　　　●2:1HSタイプ：1/2に収縮
●長さ変化率：最大20％以下

　●チューブ原料の特性表はこちら　（参考値）

 t_42ptfe01_p02
 こちらの商品は輸入品につき、最小購入ロット、納期はお問合せください。
※本製品は製品の特性上、チューブに折れ目や潰れが入っている状態での納入となります。
折れや潰れの少ない特別カット品もございます。別途お問い合わせください。
※当社が販売した商品は医療用途として安全性を保障するものではありません。
※当社が販売した商品を医療関連用途に使用する場合は、お客様の責任において十分に安全性をご確認の上、ご使用ください。
※当社が販売した商品の洗浄や滅菌等は、お客様での実施をお願いいたします。
型番 収縮前最小内径
(mm)		 収縮後最大内径
(mm)		 収縮後肉厚
(mm)		 国内在庫
標準厚み 公差
5/64 4:1 HS 1.98 0.64 0.23 ±0.05 -
1/8 4:1 HS 3.18 0.94 0.31 ±0.05 ○
3/16 4:1 HS 4.75 1.27 0.31 ±0.08 ○
1/4 4:1 HS 6.35 1.60 0.31 ±0.08 ○
5/16 4:1 HS 7.93 1.98 0.31 ±0.08 ○
3/8 4:1 HS 9.53 2.44 0.31 ±0.08 -
7/16 4:1 HS 11.13 2.85 0.31 ±0.08 ○
1/2 4:1 HS 12.70 3.66 0.38 ±0.10 ○
9/16 4:1 HS 14.27 3.94 0.38 ±0.10 ○
5/8 4:1 HS 15.88 4.52 0.38 ±0.10 -
11/16 4:1 HS 17.45 5.03 0.38 ±0.10 ○
3/4 4:1 HS 19.05 5.69 0.38 ±0.10 ○
7/8 4:1 HS 22.23 6.2 0.38 ±0.10 ○
1 4:1 HS 25.40 7.06 0.38 ±0.10 ○
1-1/4 4:1 HS 31.75 8.81 0.38 ±0.10 ○
1-1/2 4:1 HS 38.10 10.16 0.38 ±0.10 ○
1-3/4 4:1 HS 44.45 11.43 0.38 ±0.10 -
2 4:1 HS 50.80 13.21 0.51 ±0.13 -
2-1/4 4:1 HS 57.15 14.86 0.51 ±0.13 -
2-1/2 4:1 HS 63.50 16.51 0.51 ±0.13 -
2-3/4 4:1 HS 69.86 18.03 0.51 ±0.13 ○
3 4:1 HS 76.20 19.69 0.51 ±0.13 ○
3-1/4 4:1 HS 82.55 21.21 0.51 ±0.13 -
3-1/2 4:1 HS 88.90 22.86 0.64 ±0.13 -
3-3/4 4:1 HS 95.25 24.38 0.64 ±0.13 -
4 4:1 HS 101.6 26.04 0.64 ±0.13 -

※zeus製
