ニシチューブ　エチレンプロピレンゴム熱収縮チューブ 225/043
■ 特 長
電線、パイプなどの絶縁、保護用熱収縮チューブです。機械的強度に優れ
金属と接触しても腐食させず、パイプ類などの保護、防触用として有効で
す。可とう性、弾力性を有し（可動部への被覆が可能）、耐寒性＆耐熱
（−50℃〜80℃）、電気特性（絶縁抵抗、破壊電圧、耐トラッキング性）
等が優れ、耐候性（屋外使用でも30年以上の寿命）、耐薬品性（特に耐酸
＆耐アルカリ）にも優れており、収縮加工作業が非常に容易です。内面接
着剤付きタイプは防水・防食性を有します。また、保存安定性が良く、50℃
の雰囲気中に２ヶ月放置してもほとんど収縮しません。ニシチューブの用
途は、その特長を生かし、電線、ケーブル配線の接続部、端末保護、機械
設備関係では、自動車部品のカバーやローラーカバー、下水道管の継ぎ手
部カバー、工具及びレジャー用としてはグリップの滑り止め等多分野に広
がっています。弊社商品のファイバープロテクター被覆用（P001〜記載）
としても適しております。
■仕様
●耐熱温度…-50〜+80℃
●材質：標準…架橋ポリオレフィン
●材質：受注生産品…NBR
　　　　　　　　　　ポリオレフィン系エラストマー
　　　　　　　　　　架橋ポリエチレン
●色…標準は黒、NPAは色物有り。
　　　　　　　（赤・黄・青・緑・黒・白）
●収縮加工温度…120〜160℃
●全品種…RoHS対応品
● 特性
項目 NPR NPE NPN NPM NPA
常温 引張強さ（MPa） 14 13 9 13 16
伸び（％） 510 530 550 370 600
老化※1 引張強さ残率（％） 104 105 101 103 103
伸び（％） 98 97 90 96 97
耐油性※2 引張強さ残率（％） 35 35 - 36 -
伸び残率（％） 43 43 - 45 -
体積変化率（％） 140 143 - 137 -
引裂強さ（Ｎ/mm） 35 34 31 37 34
吸水率（％） 0.9 0.9 4.1 1.5 0.9
脆化温度 -５５℃
体積抵抗率（Ω・cm） 8×1014 2×1015 1×1015 8×1014 7×1015
収縮率（軸方向）（−％） 0〜6 3〜12 3〜15 3〜12 3〜12
誘電率 4.1 3.3 4.1 6 2.9
硬度 JIS K 6253（TYPE A） 82 79 76 80 76
※1老化特性JIS K6257による。但し、100℃×48時間　※2耐油性100℃x 72時間 JIS ２号油　
※上記特性は保証値ではありません。
●種類
標準品 受注生産品
●NPR……機械的強度にすぐれた汎用ニシチューブ
●NPM……機械的強度にすぐれた大口径ニシチューブ
●NPN……鉄道車輌材料燃焼試験合格品、ハロゲンガス
　　　　　 が発生しないエコ対応チューブ
●NPE……電気的特性にすぐれたニシチューブ（絶縁用途）
●NPA……水道フレキ管の防食用途等（色物、半透明、
　　　　　色物半透明が製造可能）		 ●NPR/NPE長尺品（25ｍリール巻き）
●NOR：機械的強度、耐摩耗性に優れる
（ポリオレフィン系エラストマー製）
●NNO：耐油用途（NBR製）
●NPS：半導電性
●NPE（色物）：絶縁・識別・環境調和
●NPM-65：硬度65度品
●NPF3：難燃、1/3収縮品（鉄道車輌材料燃焼試験合格品)
●NPF-S：難燃（UL224取得品105℃、600V、VW-1)
●NXL&NXC-S：φ120〜2000 パイプ接続部等の防水・防食等（架橋PE製）
●NON：1/4収縮品、ノンハロ（鉄道車輌材料燃焼試験合格品、ポリオレ
　　　　フィン系エラストマー製）
●NPR-LT：低温(100℃)収縮品 作業性のUP等
●SPC：NPM&NPEの収縮前内径を拡大したもの（φ210〜320）
※取り消し線の製品は廃盤になっております。(2014.1.9)
■ 使用方法
対象物より10%長くカットし、対象物にかぶせ
て加熱してください。熱源は工業用ドライヤー、
トーチランプ、ガスバーナー、電熱器、電気炉
等をご利用ください。
電気炉の場合、120℃〜160℃で均一に加熱
すると5〜10分で完全に収縮します。
※対象物が複雑な形状の場合は、対象物に対して余
　裕をもった長さで切断して下さい。
※保管方法：直射日光が当たらない40℃以下で保管

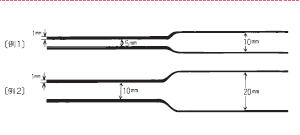

　して下さい。		 ■注文方法

● 寸法表
型式 寸法 一本長
サイズ 標準品 色物 内面接着品※1 標準品＆色物 被覆物の
外径見当
NPR・NPE
NPN・NPM※1
（黒）		 NPA赤・黄・青
緑・黒・白
 標準品を対象と
したもの
 収縮前 収縮後
内径 内径 厚さ
（mm） （mm） （mm）
最低受注数量 5m〜 1m×10本〜 ＊下記参照 -
 -
 -
 -
 NPR
NPE
NPN
NPM
は5Ｍ

NPAは1Ｍ

内面接着品
は1M
4-2-1 ○ ○ 製造不可 4 2 1 2.5〜3.7
6-3-1 ○ ○ 1m×20本〜 6 3 1 3.7〜5.0
8-4-1 ○ ○ 1m×20本〜 8 4 1 5.0〜7.0
8-4-2 ○ 製造不可 1m×20本〜 8 4 2 〃
10-5-1 ○ ○ 1m×20本〜 10 5 1 6.0〜9.0
10-5-2 ○ 製造不可 1m×20本〜 10 5 2 〃
15-7.5-1 ○ ○ 1m×10本〜 15 7.5 1 9.0〜13.0
15-7.5-2 ○ 製造不可 1m×10本〜 15 7.5 2 〃
20-10-1 ○ ○ 1m×10本〜 20 10 1 12.0〜17.0
20-10-2 ○ 製造不可 1m×10本〜 20 10 2 〃
25-12.5-1 ○ ○ 1m×10本〜 25 12.5 1 15.0〜22.0
25-12.5-2 ○ 製造不可 1m×10本〜 25 12.5 2 〃
30-15-1 ○ ○ 1m×10本〜 30 15 1 18.0〜27.0
30-15-2 ○ 製造不可 1m×10本〜 30 15 2 〃
35-17.5-1 ○ ○ 1m×10本〜 35 17.5 1 21.0〜32.0
35-17.5-2 ○ 製造不可 1m×10本〜 35 17.5 2 〃
40-20-1 ○ ○ 1m×10本〜 40 20 1 23.5〜35.0
40-20-2 ○ 製造不可 1m×10本〜 40 20 2 〃
50-25-1 ○ 製造不可 製造不可 50 25 1 28.0〜45.0
50-25-2 ○ 製造不可 1m×10本〜 50 25 2 〃
50-25-3 ○ 製造不可 1m×10本〜 50 25 3 〃
60-30-1 ○ 製造不可 製造不可 60 30 1 35.0〜55.0
60-30-2 ○ 製造不可 1m×10本〜 60 30 2 〃
60-30-3 ○ 製造不可 1m×10本〜 60 30 3 〃
70-35-2 ○ 製造不可 1m×10本〜 70 35 2 40.0〜65.0
70-35-3 ○ 製造不可 1m×10本〜 70 35 3 〃
80-40-2 ○ 製造不可 1m×10本〜 80 40 2 47.0〜70.0
80-40-3 ○ 製造不可 1m×10本〜 80 40 3 〃
90-45-2 ○ 製造不可 1m×4本〜 90 45 2 52.0〜80.0
90-45-3 ○ 製造不可 1m×4本〜 90 45 3 〃
100-50-2 ○ 製造不可 製造不可 100 50 2 57.0〜90.0
100-50-3 ○ 製造不可 1m×4本〜 100 50 3 〃
※1NPMですが、4−2−1から80−40−3は、ニシチューブ NPRをご利用下さい
※内面接着品の内面接着層の厚さは約0.2mmです。
※標準条長　5mもしくは1m。（NPR、NPEについては長尺品25m品もご用意できます（受注生産品））
※NPMについては、内径90mmからの品揃えとなります。NPMの標準在庫品は90-45-2〜100-50-3迄となり、それ以外はNPRが
　標準在庫品となります。
※特殊チューブサイズ、特殊色、溝付き、ジッパーチューブ等完全受注生産品もご相談下さい
