LTF44シリーズ　ダブルスライド（低荷重） 023
■ご注文型番例

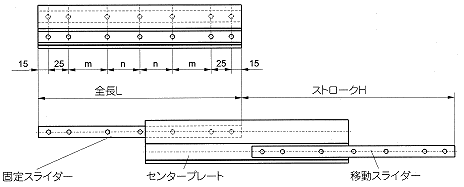

■部品構成
①固定側スライダー
②S型センタープレート
③スライドレール
※軌道面は焼入れ硬化処理をしていない
■タイプ
連続運転をしない断続的な軽荷重の引き出し機構に適する。
■負荷方向
基本的にラジアル方向に荷重を受ける設計
重量
LTF44：2.7kg/m
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
LTF44-200 210 200 60 0 5 114
LTF44-225 235 225 72.5 130
LTF44-250 260 250 85 144
LTF44-275 285 275 97.5 162
LTF44-300 310 300 110 180
LTF44-325 335 325 122.5 196
LTF44-350 360 350 135 210
LTF44-375 385 375 147.5 226
LTF44-400 410 400 160 246
LTF44-425 435 425 172.5 262
LTF44-450 460 450 185 276
型式 ストローク
H
(mm)		 諸寸法 C0rad
(N)
L
(mm)		 m
(mm)		 n
(mm)		 No.
holes
LTF44-500 510 500 100 110 7 312
LTF44-550 560 550 135 342
LTF44-600 610 600 160 384
LTF44-650 660 650 185 408
LTF44-700 710 700 150 160 444
LTF44-750 760 750 185 474
LTF44-800 810 800 210 510
LTF44-850 860 850 235 540
LTF44-900 910 900 260 576
LTF44-950 960 950 285 612
LTF44-1000 1010 1000 310 648
※定格荷重C0radはレール1本あたりの値です。
