DSシリーズ ダブルスライド(重荷重、中荷重) 023

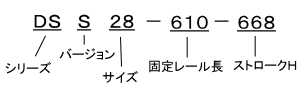

■ご注文型番例
■部品構成
@固定側レール
AS型センタープレート
Bスライダー(センタープレートに固定)
Cスライドレール
※軌道面は焼入れ硬化処理
■タイプ
Sタイプ(DSS)
片側だけにスライド
スライドストロークは全長Lより若干長い
Dタイプ(DSD)
両側にスライド
スライドストロークは全長Lより若干短い
負荷容量はSタイプより大きい

■負荷方向
基本的にラジアル方向に荷重を受ける設計

■特殊品
特殊ストロークは以下の寸法で検討して下さい。

DS..28..:標準ストローク+19の倍数
DS..43..:標準ストローク+30の倍数
※特殊ストロークはボールのピッチの倍数により制限されます。例)DSS28-930-969、DSS43-1010-1066
※特殊品に関しましては、ご検討前に弊社までご確認願います。
※ストロークは標準の約30%の延長が可能。

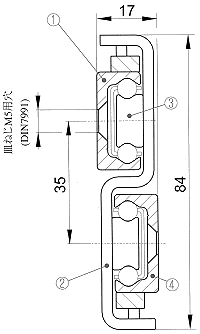

DS28

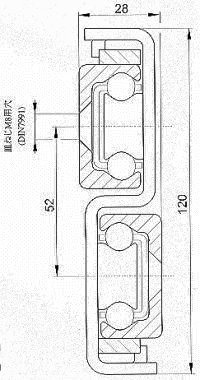

DS43

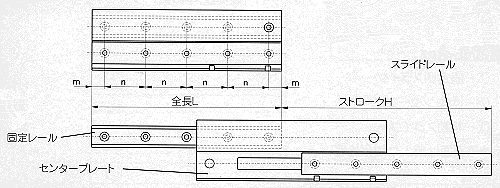

バージョンS(片側だけのスライド)
重量
DS28:7.9kg/m
DS43:14.6kg/m
型式 ストローク
H
(mm)
諸寸法 C0rad
(N)
L
(mm)
m
(mm)
n
(mm)
No.
holes
DSS28-290 296 290 25 80 4 570
DSS28-370 380 370 5 770
DSS28-450 464 450 6 970
DSS28-530 548 530 7 1170
DSS28-610 630 610 8 1470
DSS28-690 714 690 9 1670
DSS28-770 798 770 10 1870
DSS28-850 864 850 11 2210
DSS28-930 950 930 12 2240
DSS28-1010 1034 1010 13 2050
DSS28-1170 1202 1170 15 1760
DSS28-1330 1350 1330 17 1580
DSS28-1490 1518 1490 19 1400
型式 ストローク
H
(mm)
諸寸法 C0rad
(N)
L
(mm)
m
(mm)
n
(mm)
No.
holes
DSS43-530 556 530 25 80 7 2080
DSS43-610 626 610 8 2620
DSS43-690 726 690 9 2800
DSS43-770 796 770 10 3350
DSS43-850 866 850 11 3900
DSS43-930 966 930 12 4060
DSS43-1010 1036 1010 13 4620
DSS43-1170 1206 1170 15 4610
DSS43-1330 1376 1330 17 4030
DSS43-1490 1516 1490 19 3710
DSS43-1650 1686 1650 21 3320
DSS43-1810 1856 1810 23 3010
DSS43-1970 2026 1970 25 2750
※定格荷重C0radはレール1本あたりの値です。
型式 ストローク
H
(mm)
諸寸法 C0rad
(N)
L
(mm)
m
(mm)
n
(mm)
No.
holes
DSD28-290 246 290 25 80 4 1030
DSD28-370 326 370 5 1210
DSD28-450 406 450 6 1530
DSD28-530 486 530 7 1730
DSD28-610 566 610 8 1940
DSD28-690 646 690 9 2150
DSD28-770 726 770 10 2360
DSD28-850 806 850 11 2670
DSD28-930 866 930 12 2710
DSD28-1010 966 1010 13 2360
DSD28-1170 1126 1170 15 2010
DSD28-1330 1286 1330 17 1750
DSD28-1490 1446 1490 19 1550
型式 ストローク
H
(mm)
諸寸法 C0rad
(N)
L
(mm)
m
(mm)
n
(mm)
No.
holes
DSD43-530 476 530 25 80 7 3020
DSD43-610 556 610 8 3550
DSD43-690 636 690 9 4090
DSD43-770 716 770 10 4300
DSD43-850 796 850 11 4830
DSD43-930 876 930 12 5370
DSD43-1010 956 1010 13 5580
DSD43-1170 1116 1170 15 5390
DSD43-1330 1276 1330 17 4690
DSD43-1490 1436 1490 19 4140
DSD43-1650 1596 1650 21 3710
DSD43-1810 1756 1810 23 3360
DSD43-1970 1916 1970 25 3080
※定格荷重C0radはレール1本あたりの値です。
