映像光通信機器
  VP003シリーズSタイプ
※生産中止となりました。 247
電線の使えないノイズ環境下において、必要とする場所に高品質な映像を送ることができます。

特長
● 映像信号(NTSC)を光ファイバで伝送します。(MAX.3000m)
● 伝導ノイズの侵入を未然に防ぎ、ノイズ対策への負担を軽減します。
● AGC(オートゲインコントロール)回線内蔵により設置時の設定が不要です。
● オーダーメードによりお客様の使用にお応えします。
● 光コネクタにはFCコネクタを採用、光ファイバはMMF(マルチモードファイバ)GI 50/125、GI 62.5/125に対応。
● 光コネクタ付ファイバも屋内、屋外用各種完備し、お客様をトータルでサポートします。一本からの注文もOK。
● 入出力信号用コネクタは、BNCコネクタとRCAピンジャックをご用意。お好きな方をお選びいただけます。

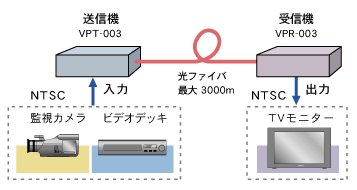

接続例
主な仕様
用途
映像用

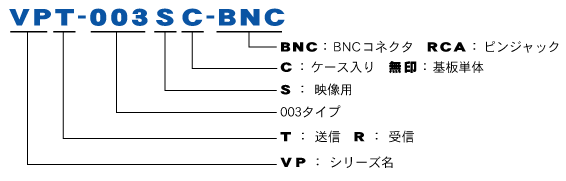

型名
送信機
VPT-003SC
受信機
VPR-003SC
映像信号
NTSC信号に対応
光信号変調方式
PFM方式
チャンネル数
1ch
入出力信号
1Vp-p/75Ω BNCコネクタ、RCAピンジャック
伝送帯域
30Hz〜5.5MHz
S/N比
50dB(Max.)
DG/DP
20%以内/15°以内(マルチドロップ使用時:25%以内・20°以内)
伝送距離
0.3m〜3000m
適合光ファイバ
MMF(マルチモードファイバ)、GI 50/125、GI 62.5/125、H-PCF 200/230※
適合光コネクタ
FCコネクタ(JIS C5976 F01)
電源
DC6V、AC100V(ACアダプタ使用)
消費電流
送・受信共通 104mA(DC6V時)
使用温度範囲
0〜60℃(結露なきこと)
重量
128g
※H-PCF時の伝導距離:100m〜1000m

オプション
ACアダプタ
DC6V 300mA
<ケース入り、送受信機で使用の場合には、送受信それぞれ必要になります>
