デジタル・多芯ON-OFF光通信機器
  DPSO16シリーズ/DPSO32シリーズ
247
※生産中止のお知らせ
●多数のデジタル信号を1本の光ファイバーで通信します。
●電線の使えないノイズ環境下において、必要とする場所にデータ信号や制御信号を省配線で送ることができます。
●リレーや照明のON-OFF信号、パソコン等のデジタル信号を光ファイバーで伝送します。
●オーダーメイドによりお客様の仕様にお応えします。
●AGC(オートゲインコントロール)回路内蔵により設置時の設定が不要です。
●マルチドロップ分岐タイプを組み合わせることにより、多様な配線システムを組むことが出来ます。
●RS-232C光モデムも用意。

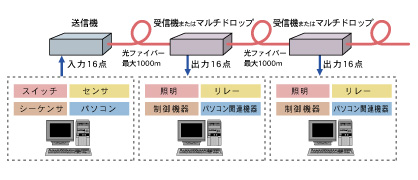

接続例
■主な仕様

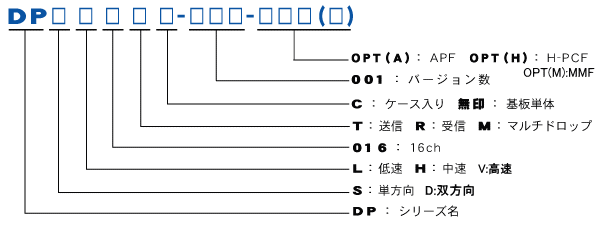

シリーズ名
DPSシリーズ(単方向)
Lタイプ
Hタイプ
 信号変調方式
時分割多重方式(TDM)
 チャンネル数
16
 伝送路
光ファイバー
 伝送距離
H-PCF:2m〜1000m/APF:2m〜30m
 適合光ファイバ
H-PCF(200/230)/APF(980/1000)
 伝送速度(Max.)
128kbps
1Mbps
 遅延時間(Max.)
1mS
12μS
 入出力信号
TTL準拠  ON判定 2.4V以下/OFF判定 0.5V以下
 電源
DC5V±0.25V

■外形寸法(寸法単位:mm)

■アプリケーション <16chリレーユニット>
●DPSシリーズ送信機と組み合わせることにより、受信機をリレー出力として使用できます。
●AC出力はトライアック出力、DC/AC出力は接点出力を採用。
●DINレールにも対応。盤内の省配線に最適。
●電源は、DC24V・DC5V・AC100Vの3電源使用可能。
■仕様
<DC/AC出力用>
●接点形状:機械式。
●接点構成:1a
●定格負荷:AC250V 5A 10万回(MAX DC30V 5A 10万回)
●抵抗負荷時:AC250V 5A 30万回(MAX DC30V 2A 30万回)
●電源:DC5V・DC24V・AC100V(ACアダプタ)
<AC出力用>
●接点形状:トライアック式。
●接点構成:1a
●定格負荷:AC125V 3A
●電源:DC5V・DC24V・AC100V(ACアダプタ)

※RoHS対応に関してはお問い合わせください。
