特殊製品
CMVBT

ミディアムボルテージ用母線の絶縁保護専用
接着剤付き 耐トラッキング性 熱収縮チューブ


特徴
・難燃性
・標準収縮率 1.7:1
・機械強度に優れたクロスリンクドポリオレフィンを採用
・25kVまでのミディアムボルテージスイッチギア用として、ANSI C37.20.2規格に従い試験済み
・必要な母線間隔の低減
・偶発的なフラッシュオーバーからの保護
・耐トラッキング性
・環境にやさしい、ハロゲンを含まない製品
・フープストレングス効果により、ジョイント部、ボルト部などにボイド、エアーギャップが残らないほど収縮
・使用環境温度範囲:-40℃〜125℃
・収縮温度:120℃
・ジョイント部などに必要に応じて使用できるため無駄がない


※納期については、お問合せ下さい。
CMVBT
物理的特性
特性 試験方法 基準性能
引張り強度 ASTM D412,ISO 37
1200psi(8.3MPa)
伸び率 ASTM D412,ISO 37 370%
熱による劣化
(175℃で7日間)
引張強さ
伸び率
ASTM D2671
ASTM D2671
1500psi(10MPa)
200%
熱衝撃
(225℃で4時間)
ASTM D2671 亀裂または自噴なし
低温適応性
(-25℃で4時間)
ASTM D2671 亀裂なし
可燃性 ANSI C37.20
ASTM D2671
合格
電気的特性
特性 試験方法 基準性能
絶縁耐力 ASTM D149 2mmで500V/Mil
(20kv/mm)
表面抵抗 ASTM D257 5*109ohm-cm
体積抵抗 ASTM D257 2.20*1013ohm-cm
誘電率 ASTM D150 3.4
耐トラッキング性
(2500V、300分)
ANSI C37.20
ASTM D2303
トラッキングなし
耐候性 ASTM G53 6000時間経過後
トラッキングなし
化学的特性
特性 試験方法 基準性能
腐食性 ASTM D2671 腐食なし
吸水性 ASTM D570 0.25%
流体抵抗 MIL-DTL-23053/15 良から優良
粘着剤
特性 試験方法 基準性能
接着剤軟化点 ASTM E28 100℃
低温対応性 STM C12 -25℃
ラップせん断強さ STM C9 250psi
剥離強さ
対アルミニウム
STM C8 10pil
トラッキング試験
(2500Vで300分)
ANSI C37.20
ASTM D2303
トラッキングなし
絶縁部の間隔
系統電圧 BIL p to p p to g
kV kV mm in mm in
15 95 64 2.5 74 2.9
17 110 86 3.4 106 4.2
25 125 114 4.5 152 6.0
寸法
注文No. ロール幅(最小) 収縮したときの裏塗りの厚さ(標準) 標準の長さ
- mm in mm in m
CMVBT-1 25.4 1 1.06 0.042 7.62

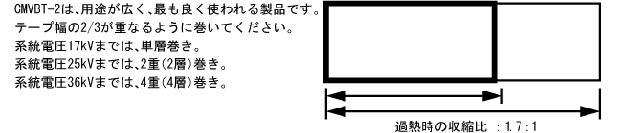

CMVBT-2 50.8 2 1.06 0.042 7.62
CMVBT-4 101.6 4 1.06 0.042 7.62
標準カラー
注文No.
RD
