007
マルチスタンダードシングルコアケーブル
UL-CSA-HAR
輸出機器に最適

型式表へ

アプリケーション マルチスタンダードシングルコアケーブルは、ひとつのタイプでUL、CSA、HAR規格を取得しているため、ストックケーブル量の低減化、パーツリスト、技術資料の簡略化が可能となり、コスト削減に貢献します。特に輸出機械類の配線用としてまた、機器間接続用ケーブルとして最適です。輸出市場として重要な北アメリカおよびヨーロッパ規格、UL、CSA、HARを取得しています。これらの規格にあわせてそれぞれの規格ケーブルをストックする必要がなくなります。1.00mm2/AWG18までのシングルコアケーブルは機器内配線用ならびに固定敷設用です。

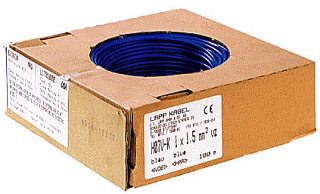

特長 ひとつのケーブルタイプで3つの規格を取得しています。ケーブルに使用されている特殊仕様PVCをベースとした絶縁体は、湿度、各種オイル類のみならず酸、アルカリに対しても優れた耐性を有しています。堅牢かつリサイクル可能なカートンボックス梱包ですので、ご使用になるまでは塵埃、外部からのダメージなどからケーブルは安全に保護されています。10mm2以上のサイズは、保護フィルムラッピングのコイルにてお届けいたします。このマルチスタンダードシングルコアケーブルはEEC指令73/23(低電圧指令)CE適合です。
ケーブル構成 ケーブル導体は、錫メッキ銅、UL、CSA規格撚線、VDE 0295 Class 5/IEC 228.1 Cl.5適合細撚線、IEC 227/VDE 0207、UL 1581 Class 12および43適合特殊PVCベース絶縁体、難燃性、IEC 332.1/HD 405.2およびCSA FT1による自己消火性。
備考 他のマルチスタンダード製品につきましては、下記のページをご覧下さい。
(UL、CSA、HAR規格取得)オイルフレックス-150/-150CY クアトロ  (UL、CSA規格取得) オイルフレッ-190/190CY オイルフレックス-サーボ-FD790CP、オイルフレックス-FD891/891CY、オイルフレックス-FD890P/890CP、オイルフレックス-FD90
テクニカルデータ
使用温度範囲
HAR/IEC:-5℃〜+70℃
UL-CSA:-10℃〜+105℃
定格電圧:
UL Style 1007 + 1569
H05V-K:U0/U:300/500V
UL + CSA:U:300V
UL Style 1015
H07V-K:U0/U:450/750V
UL + CSA:U:600V
試験電圧:3000V 絶縁抵抗:定格絶縁抵抗値:
>10GΩxcm
素線構成:
細撚線、VDE 0295 クラス5 / IEC 228 Cl.5
取得規格:
UL: AWM Style
1007、1569、1015
CSA: TEW
HAR: H05V-K、H07V-K
X07V-K
